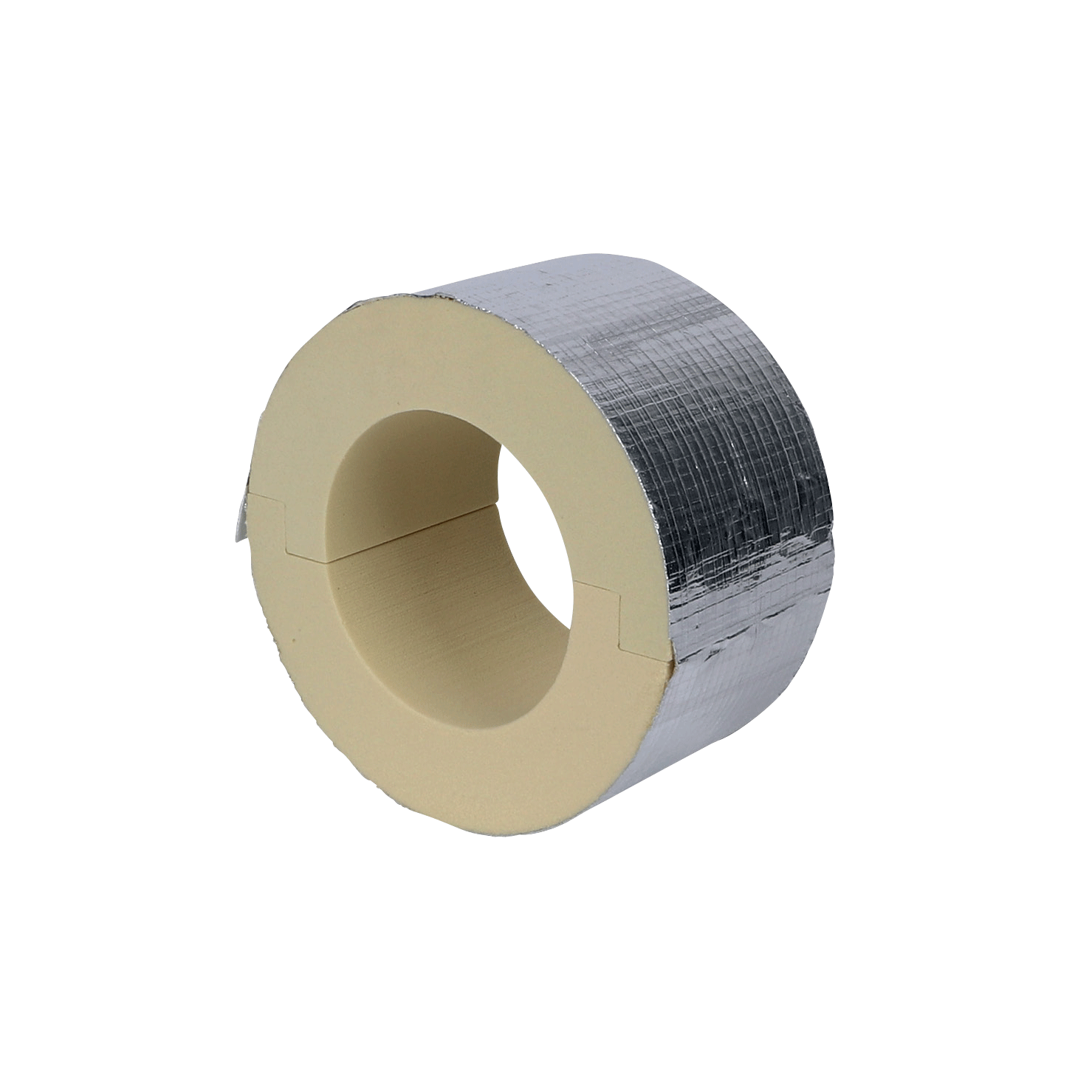

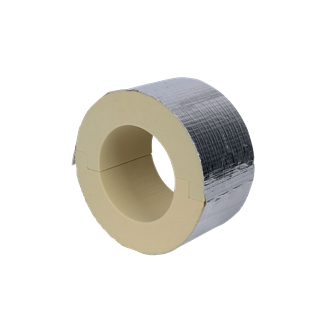

Walraven BISOFIX® PIR60
Walraven BISOFIX® PIR60

Walraven BISOFIX® PIR60

Voor geïsoleerde leidingen

Voordelen & kenmerken

  • te combineren met hardschuim isolatie
  • bedek de verbindingen met aluminium tape
  • Bevat geen CFC, HCFC, formaldehyde of cadmium
  • brandklasse B2
  • PIR-dichtheid voor D <110mm = 80kg/m³
  • PIR-dichtheid voor D >110mm = 120kg/m³
  • Thermische geleidbaarheid lambda ca.: 0.30 W/(mK)
  • Temperatuurbestendigheid -45 °C - +105 °C
Stel uw vraag

Specificaties en verpakkingen

Art. nr. Buitendiameter buisDNTotale hoogteTotale breedteTotale lengteMateriaal dikteBedrijfstemperatuurMax. toegestane belasting FazVerpakking vorm 1Verpakking aantal 1Verpakking vorm 2 Materiaallijst
Referentieletter DDHWLMTFa,z
Eenheidsnaam (mm)(mm)(mm)(mm)(mm)(cel)(N)
Art. nr. I600000012
Buitendiameter buisD (mm)
12
DND
-
Totale hoogteH (mm)
132
Totale breedteW (mm)
132
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
60
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
250
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I600000016
Buitendiameter buisD (mm)
15-16
DND
-
Totale hoogteH (mm)
136
Totale breedteW (mm)
136
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
60
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
270
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I600000018
Buitendiameter buisD (mm)
17.2-18
DND
DN 10
Totale hoogteH (mm)
138
Totale breedteW (mm)
138
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
60
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
310
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I600000020
Buitendiameter buisD (mm)
20
DND
-
Totale hoogteH (mm)
140
Totale breedteW (mm)
140
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
60
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
320
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I600000022
Buitendiameter buisD (mm)
21.3-22
DND
DN 15
Totale hoogteH (mm)
142
Totale breedteW (mm)
142
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
60
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
350
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I600000025
Buitendiameter buisD (mm)
25
DND
-
Totale hoogteH (mm)
145
Totale breedteW (mm)
145
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
60
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
370
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I600000028
Buitendiameter buisD (mm)
26.9-28
DND
DN 20
Totale hoogteH (mm)
148
Totale breedteW (mm)
148
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
60
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
380
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I600000032
Buitendiameter buisD (mm)
32
DND
-
Totale hoogteH (mm)
152
Totale breedteW (mm)
152
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
60
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
390
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I600000035
Buitendiameter buisD (mm)
33.7-35
DND
DN 25
Totale hoogteH (mm)
155
Totale breedteW (mm)
155
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
60
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
400
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I600000040
Buitendiameter buisD (mm)
40
DND
-
Totale hoogteH (mm)
160
Totale breedteW (mm)
160
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
60
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
420
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I600000042
Buitendiameter buisD (mm)
42,4
DND
DN 32
Totale hoogteH (mm)
162
Totale breedteW (mm)
162
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
60
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
500
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I600000048
Buitendiameter buisD (mm)
48,3
DND
DN 40
Totale hoogteH (mm)
168
Totale breedteW (mm)
168
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
60
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
530
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I600000050
Buitendiameter buisD (mm)
50
DND
-
Totale hoogteH (mm)
170
Totale breedteW (mm)
170
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
60
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
540
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I600000054
Buitendiameter buisD (mm)
54
DND
-
Totale hoogteH (mm)
174
Totale breedteW (mm)
174
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
60
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
580
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I600000057
Buitendiameter buisD (mm)
56-57
DND
-
Totale hoogteH (mm)
177
Totale breedteW (mm)
177
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
60
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
600
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I600000060
Buitendiameter buisD (mm)
60,3
DND
DN 50
Totale hoogteH (mm)
180
Totale breedteW (mm)
180
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
60
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
620
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I600000064
Buitendiameter buisD (mm)
64
DND
-
Totale hoogteH (mm)
184
Totale breedteW (mm)
184
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
60
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
640
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I600000070
Buitendiameter buisD (mm)
70
DND
-
Totale hoogteH (mm)
190
Totale breedteW (mm)
190
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
60
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
680
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I600000076
Buitendiameter buisD (mm)
76,1
DND
DN 65
Totale hoogteH (mm)
196
Totale breedteW (mm)
196
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
60
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
720
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I600000089
Buitendiameter buisD (mm)
88,9
DND
DN 80
Totale hoogteH (mm)
209
Totale breedteW (mm)
209
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
60
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
730
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I600000102
Buitendiameter buisD (mm)
101,6
DND
-
Totale hoogteH (mm)
222
Totale breedteW (mm)
222
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
60
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
760
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I600000108
Buitendiameter buisD (mm)
108
DND
-
Totale hoogteH (mm)
228
Totale breedteW (mm)
228
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
60
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
800
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
5
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I600000114
Buitendiameter buisD (mm)
114,3
DND
DN 100
Totale hoogteH (mm)
234
Totale breedteW (mm)
234
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
60
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
1790
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
5
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I600000133
Buitendiameter buisD (mm)
133
DND
-
Totale hoogteH (mm)
253
Totale breedteW (mm)
253
Totale lengteL (mm)
100
Materiaal dikteMT (mm)
60
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
2190
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
8
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I600000140
Buitendiameter buisD (mm)
139,7
DND
DN 125
Totale hoogteH (mm)
260
Totale breedteW (mm)
260
Totale lengteL (mm)
100
Materiaal dikteMT (mm)
60
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
2280
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
8
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I600000159
Buitendiameter buisD (mm)
159
DND
-
Totale hoogteH (mm)
279
Totale breedteW (mm)
279
Totale lengteL (mm)
100
Materiaal dikteMT (mm)
60
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
2450
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
8
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I600000168
Buitendiameter buisD (mm)
168,3
DND
DN 150
Totale hoogteH (mm)
288
Totale breedteW (mm)
288
Totale lengteL (mm)
100
Materiaal dikteMT (mm)
60
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
2620
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
8
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst

Downloads

Neem contact met ons op

0297233000
Vind uw contactpersoon
Stel uw vraag
Materiaallijst 0
Bekijk uw materiaallijst
Naar boven
Close

Europe

Asia

South East Asia & Pacific

North America

India, Middle East and Africa

Or visit our international website.

Cookie instellingen

Walraven maakt gebruik van cookies en vergelijkbare technologieën. We gebruiken functionaliteitscookies om er zeker van te zijn dat onze websites goed en veilig werken. Analytische cookies worden gebruikt om u de beste gebruikerservaring te kunnen bieden. Marketing / Advertentie cookies worden geplaatst door derden (zoals sociale media) om u gepersonaliseerde advertenties te kunnen laten zien in plaats van generieke advertenties. Door het plaatsen van deze cookies kunnen derden uw internetgedrag volgen om u relevantere advertenties te kunnen tonen. Door te klikken op ‘Accepteer alle cookies’, geeft u toestemming voor het plaatsen van deze cookies. Klik op de knop ‘Instellingen’ om uw voorkeuren aan te passen.

Cookie instellingen

Walraven maakt gebruik van cookies en vergelijkbare technologieën. We gebruiken functionaliteitscookies om er zeker van te zijn dat onze websites goed en veilig werken. Analytische cookies worden gebruikt om u de beste gebruikerservaring te kunnen bieden. Marketing / Advertentie cookies worden geplaatst door derden (zoals sociale media) om u gepersonaliseerde advertenties te kunnen laten zien in plaats van generieke advertenties. Door het plaatsen van deze cookies kunnen derden uw internetgedrag volgen om u relevantere advertenties te kunnen tonen.

    • Zorgen er voor dat u de Walraven website kunt zien
    • En onze website goed kunt gebruiken
    • Helpen ons al onze websites te verbeteren
    • Verzamelen anonieme informatie over hoe onze bezoekers onze websites gebruiken
    • Verzamelen ook informatie over de meest bezochte pagina’s
    • Vertellen ons hoeveel foutmeldingen er getoond zijn
    • Worden geplaatst op basis van hoe u klikt en onze websites bezoekt
    • Laten u relevante aanbiedingen zien
    • Laten u gepersonaliseerde advertenties zien

Lees voor meer informatie over cookies ons cookie en trackingbeleid.
