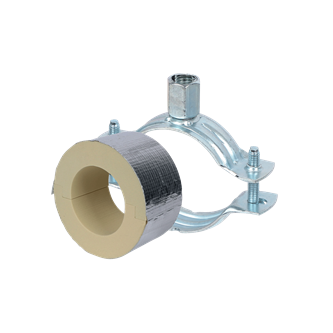

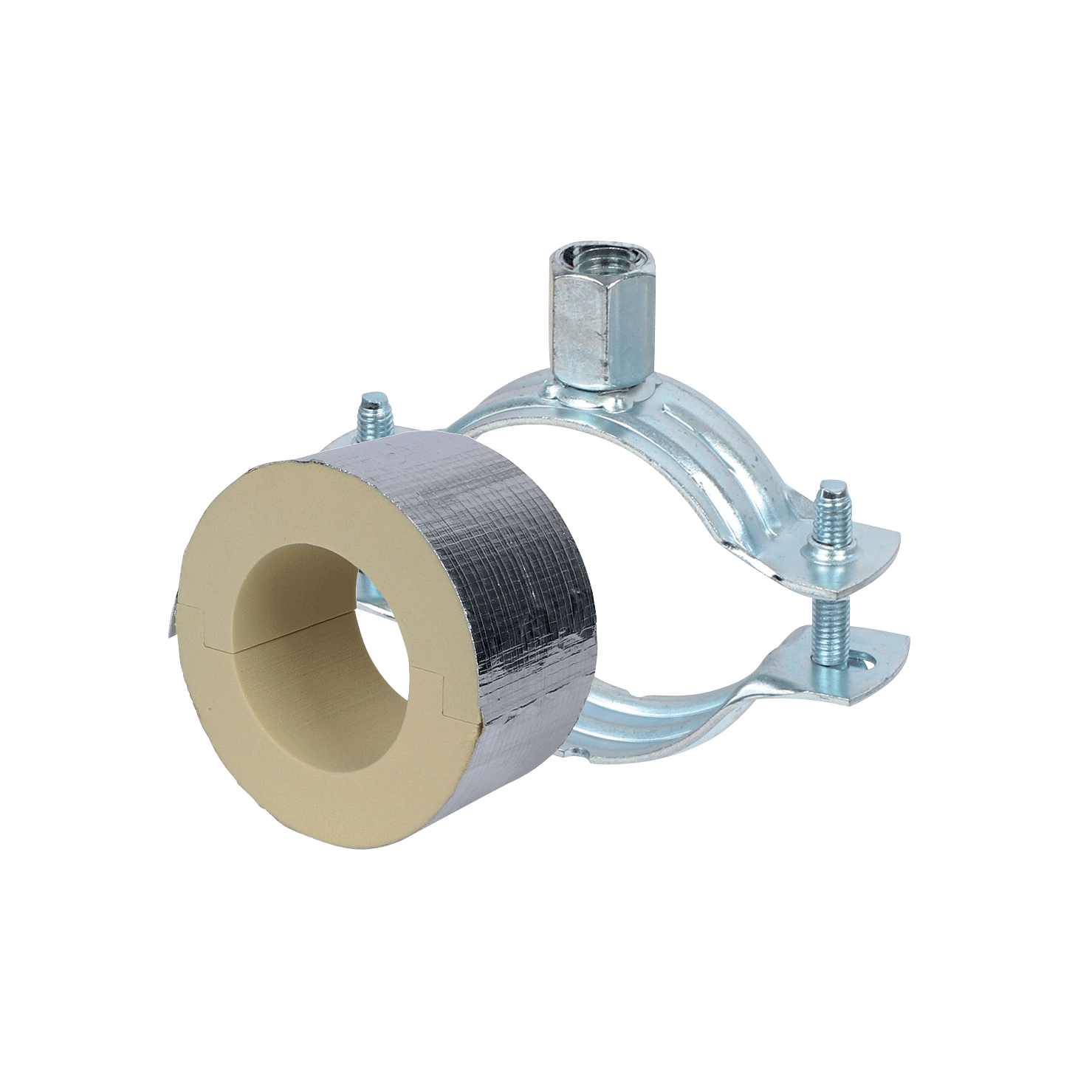

Walraven BISOFIX® PIR60 + 2S

Walraven BISOFIX® PIR60 + 2S

Voor geïsoleerde leidingen

Voordelen & kenmerken

  • te combineren met hardschuim isolatie
  • bedek de verbindingen met aluminium tape
  • Isolerende leidingsteun met 2S beugel
  • 2S beugel met M8/M10 moer
  • Bevat geen CFC, HCFC, formaldehyde of cadmium
  • brandklasse B2
  • PIR-dichtheid voor D <110mm = 80kg/m³
  • PIR-dichtheid voor D >110mm = 120kg/m³
  • Thermische geleidbaarheid lambda ca.: 0.30 W/(mK)
  • Temperatuurbestendigheid -45 °C - +105 °C
Stel uw vraag

Specificaties en verpakkingen

Art. nr. Buitendiameter buisAansluitdraadTotale hoogteTotale breedteTotale lengteIsolatiedikteMax. toegestane belasting FazVerpakking vorm 1Verpakking aantal 1Verpakking vorm 2Verpakking aantal 2 Materiaallijst
Referentieletter DGHWLIsFa,z
Eenheidsnaam (mm)(mm)(mm)(mm)(mm)(N)
Art. nr. I603303012
Buitendiameter buisD (mm)
12
AansluitdraadG
M8/M10
Totale hoogteH (mm)
161
Totale breedteW (mm)
178
Totale lengteL (mm)
75
IsolatiedikteIs (mm)
60
Max. toegestane belasting FazFa,z (N)
250
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
200		Materiaallijst
Art. nr. I603303016
Buitendiameter buisD (mm)
15-16
AansluitdraadG
M8/M10
Totale hoogteH (mm)
161
Totale breedteW (mm)
178
Totale lengteL (mm)
75
IsolatiedikteIs (mm)
60
Max. toegestane belasting FazFa,z (N)
270
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
200		Materiaallijst
Art. nr. I603303018
Buitendiameter buisD (mm)
17.2-18
AansluitdraadG
M8/M10
Totale hoogteH (mm)
168
Totale breedteW (mm)
185
Totale lengteL (mm)
75
IsolatiedikteIs (mm)
60
Max. toegestane belasting FazFa,z (N)
310
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
200		Materiaallijst
Art. nr. I603303020
Buitendiameter buisD (mm)
20
AansluitdraadG
M8/M10
Totale hoogteH (mm)
168
Totale breedteW (mm)
185
Totale lengteL (mm)
75
IsolatiedikteIs (mm)
60
Max. toegestane belasting FazFa,z (N)
320
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
200		Materiaallijst
Art. nr. I603303022
Buitendiameter buisD (mm)
21.3-22
AansluitdraadG
M8/M10
Totale hoogteH (mm)
168
Totale breedteW (mm)
185
Totale lengteL (mm)
75
IsolatiedikteIs (mm)
60
Max. toegestane belasting FazFa,z (N)
350
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
200		Materiaallijst
Art. nr. I603303025
Buitendiameter buisD (mm)
25
AansluitdraadG
M8/M10
Totale hoogteH (mm)
177
Totale breedteW (mm)
194
Totale lengteL (mm)
75
IsolatiedikteIs (mm)
60
Max. toegestane belasting FazFa,z (N)
370
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
200		Materiaallijst
Art. nr. I603303028
Buitendiameter buisD (mm)
26.9-28
AansluitdraadG
M8/M10
Totale hoogteH (mm)
177
Totale breedteW (mm)
194
Totale lengteL (mm)
75
IsolatiedikteIs (mm)
60
Max. toegestane belasting FazFa,z (N)
380
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
200		Materiaallijst
Art. nr. I603303032
Buitendiameter buisD (mm)
32
AansluitdraadG
M8/M10
Totale hoogteH (mm)
177
Totale breedteW (mm)
194
Totale lengteL (mm)
75
IsolatiedikteIs (mm)
60
Max. toegestane belasting FazFa,z (N)
390
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
200		Materiaallijst
Art. nr. I603303035
Buitendiameter buisD (mm)
33.7-35
AansluitdraadG
M8/M10
Totale hoogteH (mm)
186
Totale breedteW (mm)
203
Totale lengteL (mm)
75
IsolatiedikteIs (mm)
60
Max. toegestane belasting FazFa,z (N)
400
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
200		Materiaallijst
Art. nr. I603303040
Buitendiameter buisD (mm)
40
AansluitdraadG
M8/M10
Totale hoogteH (mm)
186
Totale breedteW (mm)
203
Totale lengteL (mm)
75
IsolatiedikteIs (mm)
60
Max. toegestane belasting FazFa,z (N)
420
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
200		Materiaallijst
Art. nr. I603303042
Buitendiameter buisD (mm)
42,4
AansluitdraadG
M8/M10
Totale hoogteH (mm)
186
Totale breedteW (mm)
203
Totale lengteL (mm)
75
IsolatiedikteIs (mm)
60
Max. toegestane belasting FazFa,z (N)
500
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
200		Materiaallijst
Art. nr. I603303048
Buitendiameter buisD (mm)
48,3
AansluitdraadG
M8/M10
Totale hoogteH (mm)
199
Totale breedteW (mm)
217
Totale lengteL (mm)
75
IsolatiedikteIs (mm)
60
Max. toegestane belasting FazFa,z (N)
530
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
200		Materiaallijst
Art. nr. I603303050
Buitendiameter buisD (mm)
50
AansluitdraadG
M8/M10
Totale hoogteH (mm)
199
Totale breedteW (mm)
217
Totale lengteL (mm)
75
IsolatiedikteIs (mm)
60
Max. toegestane belasting FazFa,z (N)
540
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
200		Materiaallijst
Art. nr. I603303054
Buitendiameter buisD (mm)
54
AansluitdraadG
M8/M10
Totale hoogteH (mm)
210
Totale breedteW (mm)
227
Totale lengteL (mm)
75
IsolatiedikteIs (mm)
60
Max. toegestane belasting FazFa,z (N)
580
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
120		Materiaallijst
Art. nr. I603303057
Buitendiameter buisD (mm)
56-57
AansluitdraadG
M8/M10
Totale hoogteH (mm)
210
Totale breedteW (mm)
227
Totale lengteL (mm)
75
IsolatiedikteIs (mm)
60
Max. toegestane belasting FazFa,z (N)
600
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
120		Materiaallijst
Art. nr. I603303060
Buitendiameter buisD (mm)
60,3
AansluitdraadG
M8/M10
Totale hoogteH (mm)
210
Totale breedteW (mm)
227
Totale lengteL (mm)
75
IsolatiedikteIs (mm)
60
Max. toegestane belasting FazFa,z (N)
620
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
120		Materiaallijst
Art. nr. I603303064
Buitendiameter buisD (mm)
64
AansluitdraadG
M8/M10
Totale hoogteH (mm)
221
Totale breedteW (mm)
239
Totale lengteL (mm)
75
IsolatiedikteIs (mm)
60
Max. toegestane belasting FazFa,z (N)
640
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
120		Materiaallijst
Art. nr. I603303070
Buitendiameter buisD (mm)
70
AansluitdraadG
M8/M10
Totale hoogteH (mm)
221
Totale breedteW (mm)
239
Totale lengteL (mm)
75
IsolatiedikteIs (mm)
60
Max. toegestane belasting FazFa,z (N)
680
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
120		Materiaallijst
Art. nr. I603303076
Buitendiameter buisD (mm)
76,1
AansluitdraadG
M8/M10
Totale hoogteH (mm)
232
Totale breedteW (mm)
249
Totale lengteL (mm)
75
IsolatiedikteIs (mm)
60
Max. toegestane belasting FazFa,z (N)
720
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
120		Materiaallijst
Art. nr. I603303089
Buitendiameter buisD (mm)
88,9
AansluitdraadG
M8/M10
Totale hoogteH (mm)
243
Totale breedteW (mm)
260
Totale lengteL (mm)
75
IsolatiedikteIs (mm)
60
Max. toegestane belasting FazFa,z (N)
730
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
120		Materiaallijst
Art. nr. I603303102
Buitendiameter buisD (mm)
101,6
AansluitdraadG
M8/M10
Totale hoogteH (mm)
253
Totale breedteW (mm)
271
Totale lengteL (mm)
75
IsolatiedikteIs (mm)
60
Max. toegestane belasting FazFa,z (N)
760
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
10
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
80		Materiaallijst
