Home » Producten » Beugels » Walraven Duplo Dubbele Beugel met Inlage

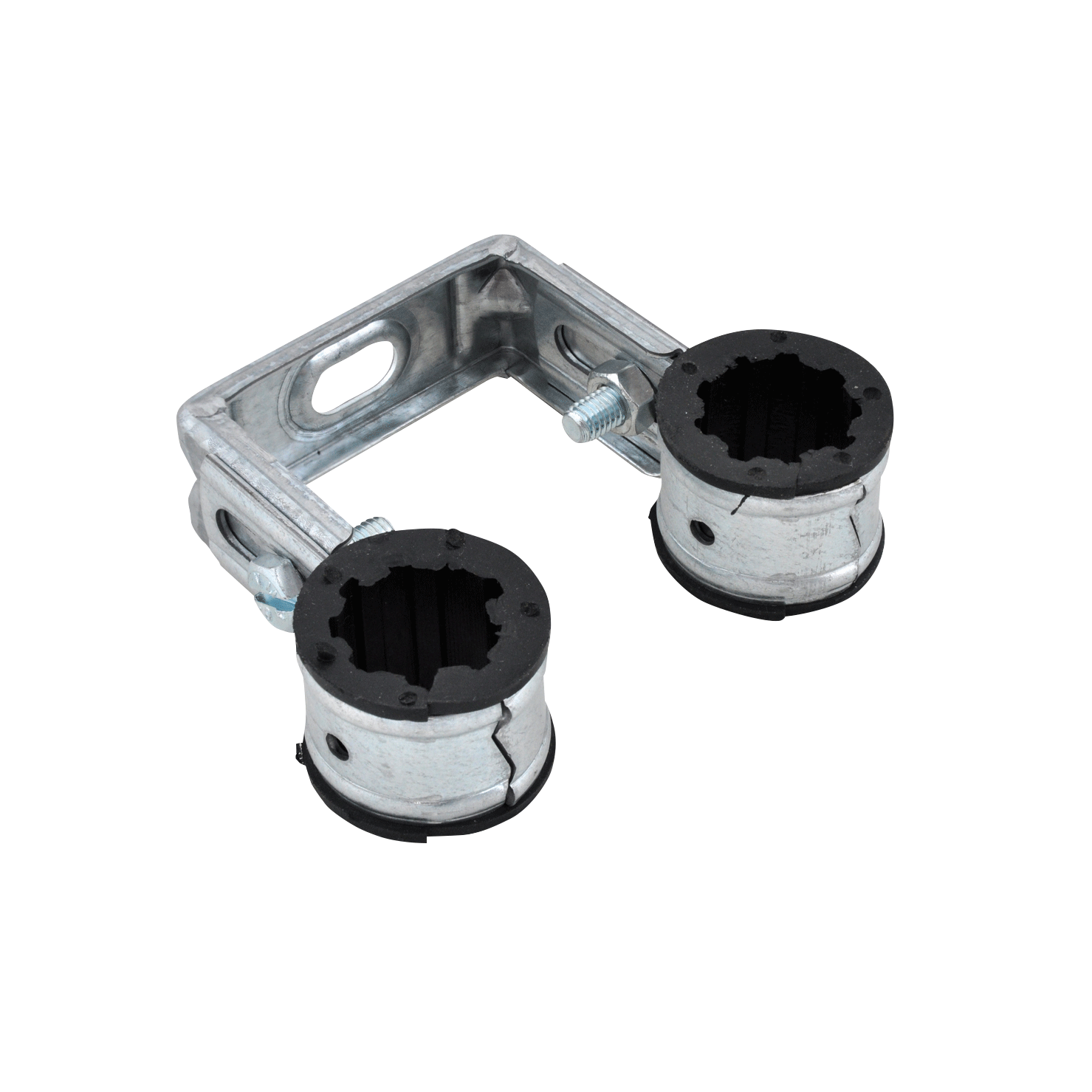

Walraven Duplo Dubbele Beugel met Inlage
Walraven Duplo Dubbele Beugel met Inlage

Walraven Duplo Dubbele Beugel met Inlage

Voor verwarmingsleidingen

Voordelen & kenmerken

  • twee beugels op brugstuk
  • Voor het bevestigen van 2 leidingen
  • ruimtebesparend
  • Beugels zijn versterkt
  • Twee delen van de beugel vertanden in elkaar
  • Beugel versterkt voor extra sterkte
  • Leidingisolatie na bevestiging eenvoudig aan te brengen
  • Instelbare afstand tussen leiding en wand
  • materiaal: staal
  • sendzimir verzinkt
  • Geluidsisolerende voering volgens DIN 4109
Stel uw vraag

Specificaties en verpakkingen

Art. nr. Buitendiameter buisTotale hoogteTotale breedteTotale diepteMaximale hoogteBevestigingssleufHart-tot-hart afstandHart-tot-hart afstand (bereik)Lengte houtdraadSchroefdraad maatMax. wandafstand beugel middelpuntMin. wandafstand middelpunt beugelMax. toegestane belasting FazMax. toegestane belasting Fax Materiaallijst
Ref. letter DHWDtTHt,maxFSkkLhTSFa,zFa,x
Unit desc. (mm)(mm)(mm)(mm)(mm)(mm)(mm)(mm)(mm)(mm)(mm)(N)(N)
Art. nr. 3215015D (mm)15-15H (mm)74W (mm)87DtT (mm)25Ht,max (mm)78,75FS (mm)15x8.5k (mm)60k (mm)-Lh (mm)-TS- (mm)65,25 (mm)51Fa,z (N)200Fa,x (N)100Materiaallijst
Art. nr. 3215021D (mm)22-22H (mm)81W (mm)92DtT (mm)25Ht,max (mm)84,25FS (mm)15x8.5k (mm)59k (mm)-Lh (mm)-TS- (mm)68 (mm)53Fa,z (N)200Fa,x (N)100Materiaallijst
Art. nr. 3215027D (mm)28-28H (mm)87W (mm)99DtT (mm)25Ht,max (mm)88,75FS (mm)15x8.5k (mm)60k (mm)-Lh (mm)-TS- (mm)69 (mm)53Fa,z (N)200Fa,x (N)100Materiaallijst
Art. nr. 3215033D (mm)33-33H (mm)92W (mm)105DtT (mm)25Ht,max (mm)94,75FS (mm)15x8.5k (mm)60k (mm)-Lh (mm)-TS- (mm)72 (mm)58Fa,z (N)200Fa,x (N)100Materiaallijst
Art. nr. 3215043D (mm)42-42H (mm)117W (mm)155DtT (mm)26Ht,max (mm)104FS (mm)15x8.5k (mm)100k (mm)-Lh (mm)-TS- (mm)85 (mm)71Fa,z (N)200Fa,x (N)100Materiaallijst
