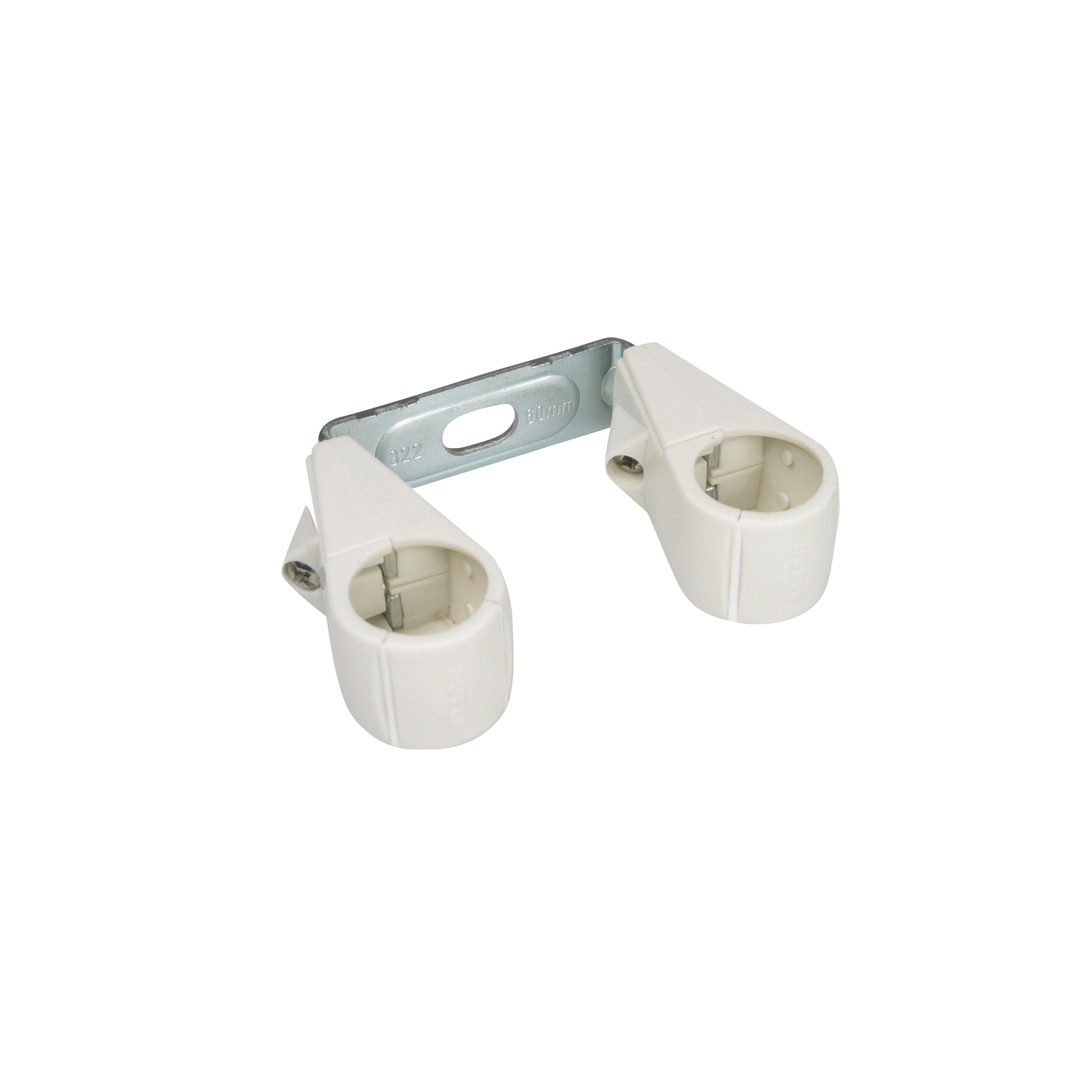

Walraven Duplo KS

Voor verwarmingsleidingen

Voordelen & kenmerken

twee beugels op brugstuk
Beugels kunnen worden verplaatst wanneer ze open of gesloten zijn - alleen vastgezet wanneer ze definitief zijn vastgezet
Kunststof beugel voorkomt geluiden die ontstaan door uitzetten of krimpen van de pijp
Instelbare afstand tussen leiding en wand
Borgschroef verbonden met band, waardoor het onmogelijk is om de schroef te verliezen
Materiaal: aansluitbeugel van staal; verbindingsstuk van PP (polypropyleen)
Brandklasse B2
Recyclebaar, bestand tegen UV en veroudering
Elektrolytisch verzinkt
Temperatuurbestendigheid van ca. -30 °C tot ca. +90 °C (constant); kortstondig tot ca. +110 °C

Art. nr.	Buitendiameter buis	Totale hoogte	Totale breedte	Totale diepte	Maximale hoogte	Bevestigingssleuf	Hart-tot-hart afstand	Max. wandafstand beugel middelpunt	Min. wandafstand middelpunt beugel	Max. toegestane belasting Faz	Max. toegestane belasting Fax	Verpakking vorm 1	Verpakking aantal 1	Verpakking vorm 2	Verpakking aantal 2	Materiaallijst
Referentieletter	D	H	W	DtT	Ht,max	FS	k			Fa,z	Fa,x
Eenheidsnaam	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(N)	(N)
Art. nr. 3225015	Buitendiameter buisD (mm) 15	Totale hoogteH (mm) 69	Totale breedteW (mm) 82	Totale diepteDtT (mm) 24	Maximale hoogteHt,max (mm) 69	BevestigingssleufFS (mm) 15x8,5	Hart-tot-hart afstandk (mm) 60	Max. wandafstand beugel middelpunt (mm) 57	Min. wandafstand middelpunt beugel (mm) 57	Max. toegestane belasting FazFa,z (N) 220	Max. toegestane belasting FaxFa,x (N) 130	Verpakking vorm 1 Kartonnen doos	Verpakking aantal 1 50	Verpakking vorm 2 Pallet ISO 1	Verpakking aantal 2 4500	Materiaallijst
Art. nr. 3225022	Buitendiameter buisD (mm) 22	Totale hoogteH (mm) 76	Totale breedteW (mm) 89	Totale diepteDtT (mm) 24	Maximale hoogteHt,max (mm) 76	BevestigingssleufFS (mm) 15x8,5	Hart-tot-hart afstandk (mm) 60	Max. wandafstand beugel middelpunt (mm) 61	Min. wandafstand middelpunt beugel (mm) 64	Max. toegestane belasting FazFa,z (N) 220	Max. toegestane belasting FaxFa,x (N) 130	Verpakking vorm 1 Kartonnen doos	Verpakking aantal 1 50	Verpakking vorm 2 Pallet ISO 1	Verpakking aantal 2 4500	Materiaallijst
