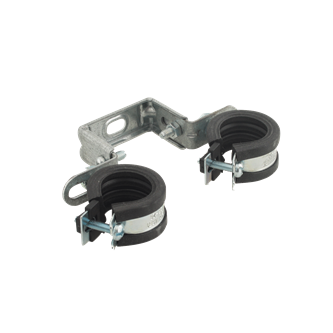

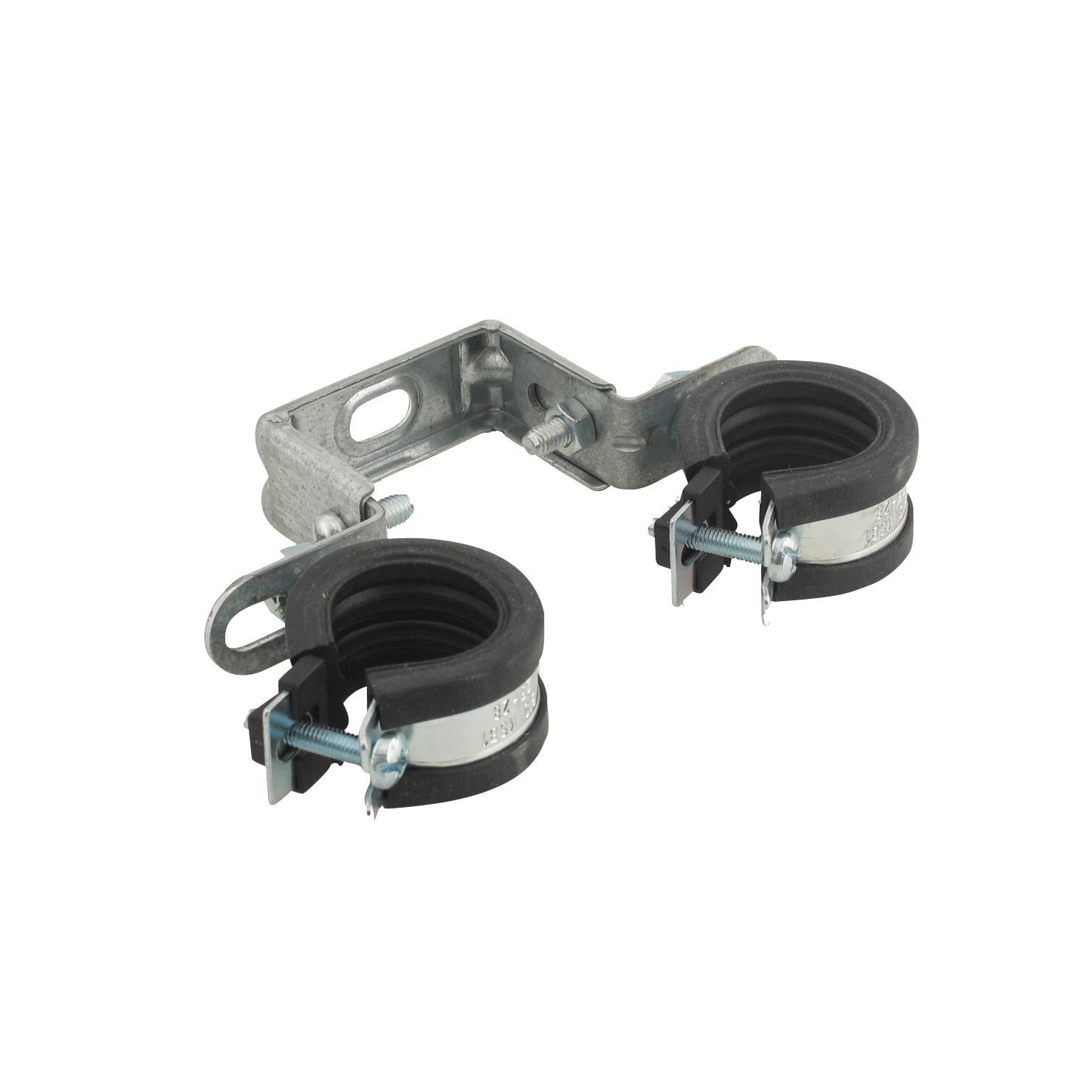

Walraven Duplo KSB1
Walraven Duplo KSB1

Walraven Duplo KSB1

Voor verwarmingsleidingen

Voordelen & kenmerken

  • twee beugels op brugstuk
  • Beugel met snelsluiting, type KSB
  • Voor het bevestigen van 2 leidingen
  • Beugel versterkt voor extra sterkte
  • Hartafstand en afstand tussen leiding en wand instelbaar
  • materiaal: staal
  • elektrolytisch verzinkt
  • Geluidsisolerende voering volgens DIN 4109
Stel uw vraag

Specificaties en verpakkingen

Art. nr. Buitendiameter buisTotale hoogteTotale breedteTotale diepteMaximale hoogteBevestigingssleufHart-tot-hart afstandHart-tot-hart afstand (bereik)Lengte houtdraadSchroefdraad maatMax. wandafstand beugel middelpuntMin. wandafstand middelpunt beugelMax. toegestane belasting FazMax. toegestane belasting Fax Materiaallijst
Ref. letter DHWDtTHt,maxFSkkLhTSFa,zFa,x
Unit desc. (mm)(mm)(mm)(mm)(mm)(mm)(mm)(mm)(mm)(mm)(mm)(N)(N)
Art. nr. 3393218D (mm)15-18H (mm)94W (mm)165DtT (mm)20Ht,max (mm)94FS (mm)15x9k (mm)-k (mm)89-124Lh (mm)-TS- (mm)79 (mm)67Fa,z (N)210Fa,x (N)110Materiaallijst
Art. nr. 3393223D (mm)20-23H (mm)105W (mm)177DtT (mm)20Ht,max (mm)105FS (mm)15x9k (mm)-k (mm)89-124Lh (mm)-TS- (mm)82 (mm)70Fa,z (N)210Fa,x (N)110Materiaallijst
Art. nr. 3393228D (mm)25-28H (mm)108W (mm)180DtT (mm)20Ht,max (mm)108FS (mm)15x9k (mm)-k (mm)89-124Lh (mm)-TS- (mm)85 (mm)73Fa,z (N)210Fa,x (N)110Materiaallijst
Art. nr. 3393235D (mm)32-35H (mm)112W (mm)188DtT (mm)20Ht,max (mm)112FS (mm)15x9k (mm)-k (mm)89-124Lh (mm)-TS- (mm)89 (mm)77Fa,z (N)210Fa,x (N)110Materiaallijst
