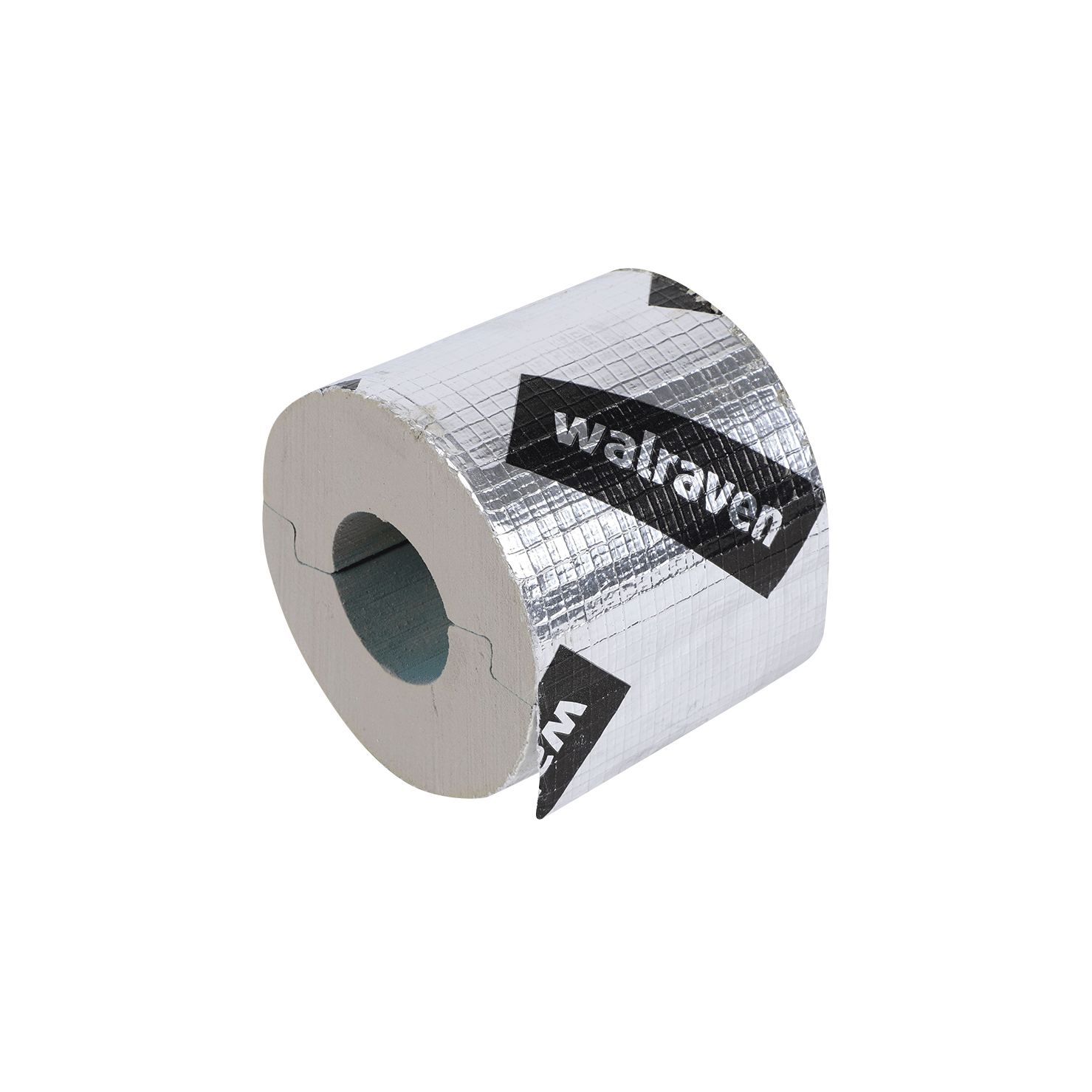

Walraven IH126K Fenolisch Isolatieblok 20 mm dik

Walraven IH126K Fenolisch Isolatieblok 20 mm dik

Voor stalen, koperen en kunststof leidingen

Voordelen & kenmerken

  • Dragende isolatiering voor stalen, koperen en kunststof leidingen
  • Metalen spreidplaat aangeraden boven 50 NB
  • Met folie bedekt
  • Vervaardigd uit High Density Phenolic Foam
  • Verwaarloosbare wateropname
  • bevat geen CFK's en HCFK's
  • K-waarde 0.030 tot 0.037 W/(mK) bij 10 °C
  • Thermische geleidbaarheid bepaald door het testen van cilindrische monsters volgens BS EN ISO 8497
  • Reactie op brand: BL-s1 d0
  • Dichtheid: <111mm OD leiding, 60kgs/m3
  • Dichtheid: 111 mm tot 169 mm OD leiding, 80 kg/m3
  • temperatuurbestendig van -50 °C tot +110 °C
  • Bij gebruik van Walraven 2S beugels gelden veilige belastingen
  • CE
  • UKCA
Stel uw vraag

Specificaties en verpakkingen

Art. nr. Buitendiameter buisDNTotale hoogteTotale breedteTotale lengteMateriaal dikteBedrijfstemperatuurMax. toegestane belasting FazVerpakking vorm 1Verpakking aantal 1Verpakking vorm 2Verpakking aantal 2 Materiaallijst
Referentieletter DDHWLMTFa,z
Eenheidsnaam (mm)(mm)(mm)(mm)(mm)(cel)(N)
Art. nr. 8901020015
Buitendiameter buisD (mm)
15
DND
-
Totale hoogteH (mm)
55
Totale breedteW (mm)
55
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
20
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
120
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
1750		Materiaallijst
Art. nr. 8901020017
Buitendiameter buisD (mm)
17
DND
DN 10
Totale hoogteH (mm)
57
Totale breedteW (mm)
57
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
20
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
136
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
2200		Materiaallijst
Art. nr. 8901020020
Buitendiameter buisD (mm)
20
DND
-
Totale hoogteH (mm)
60
Totale breedteW (mm)
60
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
20
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
160
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
2200		Materiaallijst
Art. nr. 8901020021
Buitendiameter buisD (mm)
22
DND
DN 15
Totale hoogteH (mm)
61
Totale breedteW (mm)
61
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
20
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
176
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
1800		Materiaallijst
Art. nr. 8901020024
Buitendiameter buisD (mm)
25
DND
-
Totale hoogteH (mm)
64
Totale breedteW (mm)
64
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
20
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
192
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
1800		Materiaallijst
Art. nr. 8901020027
Buitendiameter buisD (mm)
28
DND
DN 20
Totale hoogteH (mm)
67
Totale breedteW (mm)
67
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
20
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
224
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
1800		Materiaallijst
Art. nr. 8901020030
Buitendiameter buisD (mm)
30
DND
-
Totale hoogteH (mm)
70
Totale breedteW (mm)
70
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
20
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
240
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
875		Materiaallijst
Art. nr. 8901020032
Buitendiameter buisD (mm)
32
DND
-
Totale hoogteH (mm)
72
Totale breedteW (mm)
72
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
20
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
256
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
875		Materiaallijst
Art. nr. 8901020034
Buitendiameter buisD (mm)
35
DND
DN 25
Totale hoogteH (mm)
74
Totale breedteW (mm)
74
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
20
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
280
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
1125		Materiaallijst
Art. nr. 8901020037
Buitendiameter buisD (mm)
37
DND
-
Totale hoogteH (mm)
77
Totale breedteW (mm)
77
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
20
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
296
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
1100		Materiaallijst
Art. nr. 8901020040
Buitendiameter buisD (mm)
40
DND
-
Totale hoogteH (mm)
80
Totale breedteW (mm)
80
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
20
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
320
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
1100		Materiaallijst
Art. nr. 8901020042
Buitendiameter buisD (mm)
42
DND
DN 32
Totale hoogteH (mm)
82
Totale breedteW (mm)
82
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
20
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
337
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
1100		Materiaallijst
Art. nr. 8911020048
Buitendiameter buisD (mm)
48
DND
DN 40
Totale hoogteH (mm)
88
Totale breedteW (mm)
88
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
20
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
387
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
1100		Materiaallijst
Art. nr. 8911020054
Buitendiameter buisD (mm)
54
DND
-
Totale hoogteH (mm)
94
Totale breedteW (mm)
94
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
20
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
433
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
600		Materiaallijst
Art. nr. 8911020060
Buitendiameter buisD (mm)
60
DND
DN 50
Totale hoogteH (mm)
100
Totale breedteW (mm)
100
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
20
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
483
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
600		Materiaallijst
Art. nr. 8911020063
Buitendiameter buisD (mm)
63
DND
-
Totale hoogteH (mm)
103
Totale breedteW (mm)
103
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
20
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
505
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
600		Materiaallijst
Art. nr. 8911020066
Buitendiameter buisD (mm)
66
DND
-
Totale hoogteH (mm)
106
Totale breedteW (mm)
106
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
20
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
529
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
600		Materiaallijst
Art. nr. 8911020076
Buitendiameter buisD (mm)
76
DND
DN 65
Totale hoogteH (mm)
116
Totale breedteW (mm)
116
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
20
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
609
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
300		Materiaallijst
Art. nr. 8911020089
Buitendiameter buisD (mm)
89
DND
DN 80
Totale hoogteH (mm)
129
Totale breedteW (mm)
129
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
20
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
713
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
540		Materiaallijst
Art. nr. 8911020108
Buitendiameter buisD (mm)
108
DND
-
Totale hoogteH (mm)
148
Totale breedteW (mm)
148
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
20
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
865
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
5
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
270		Materiaallijst
Art. nr. 8911020114
Buitendiameter buisD (mm)
114
DND
DN 100
Totale hoogteH (mm)
154
Totale breedteW (mm)
154
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
20
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
1827
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
5
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
210		Materiaallijst
Art. nr. 8911020133
Buitendiameter buisD (mm)
133
DND
-
Totale hoogteH (mm)
173
Totale breedteW (mm)
173
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
20
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
2131
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
3
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
270		Materiaallijst
Art. nr. 8911020140
Buitendiameter buisD (mm)
139
DND
DN 125
Totale hoogteH (mm)
180
Totale breedteW (mm)
180
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
20
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
2239
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
180		Materiaallijst
Art. nr. 8911220168
Buitendiameter buisD (mm)
168
DND
DN 150
Totale hoogteH (mm)
208
Totale breedteW (mm)
208
Totale lengteL (mm)
125
Materiaal dikteMT (mm)
20
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
2692
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
3
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
108		Materiaallijst
Art. nr. 8911220219
Buitendiameter buisD (mm)
219
DND
DN 200
Totale hoogteH (mm)
259
Totale breedteW (mm)
259
Totale lengteL (mm)
125
Materiaal dikteMT (mm)
20
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
11468
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
4
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
48		Materiaallijst

Downloads

Certificaten

Neem contact met ons op

0297233000
Vind uw contactpersoon
Stel uw vraag
Materiaallijst 0
Bekijk uw materiaallijst
Naar boven
Close

Europe

Asia

South East Asia & Pacific

North America

India, Middle East and Africa

Or visit our international website.

Cookie instellingen

Walraven maakt gebruik van cookies en vergelijkbare technologieën. We gebruiken functionaliteitscookies om er zeker van te zijn dat onze websites goed en veilig werken. Analytische cookies worden gebruikt om u de beste gebruikerservaring te kunnen bieden. Marketing / Advertentie cookies worden geplaatst door derden (zoals sociale media) om u gepersonaliseerde advertenties te kunnen laten zien in plaats van generieke advertenties. Door het plaatsen van deze cookies kunnen derden uw internetgedrag volgen om u relevantere advertenties te kunnen tonen. Door te klikken op ‘Accepteer alle cookies’, geeft u toestemming voor het plaatsen van deze cookies. Klik op de knop ‘Instellingen’ om uw voorkeuren aan te passen.

Cookie instellingen

Walraven maakt gebruik van cookies en vergelijkbare technologieën. We gebruiken functionaliteitscookies om er zeker van te zijn dat onze websites goed en veilig werken. Analytische cookies worden gebruikt om u de beste gebruikerservaring te kunnen bieden. Marketing / Advertentie cookies worden geplaatst door derden (zoals sociale media) om u gepersonaliseerde advertenties te kunnen laten zien in plaats van generieke advertenties. Door het plaatsen van deze cookies kunnen derden uw internetgedrag volgen om u relevantere advertenties te kunnen tonen.

    • Zorgen er voor dat u de Walraven website kunt zien
    • En onze website goed kunt gebruiken
    • Helpen ons al onze websites te verbeteren
    • Verzamelen anonieme informatie over hoe onze bezoekers onze websites gebruiken
    • Verzamelen ook informatie over de meest bezochte pagina’s
    • Vertellen ons hoeveel foutmeldingen er getoond zijn
    • Worden geplaatst op basis van hoe u klikt en onze websites bezoekt
    • Laten u relevante aanbiedingen zien
    • Laten u gepersonaliseerde advertenties zien

Lees voor meer informatie over cookies ons cookie en trackingbeleid.
