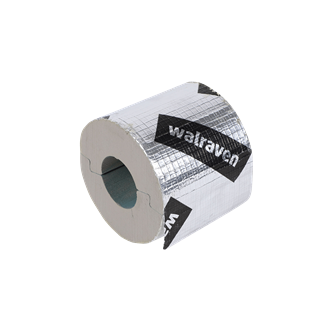

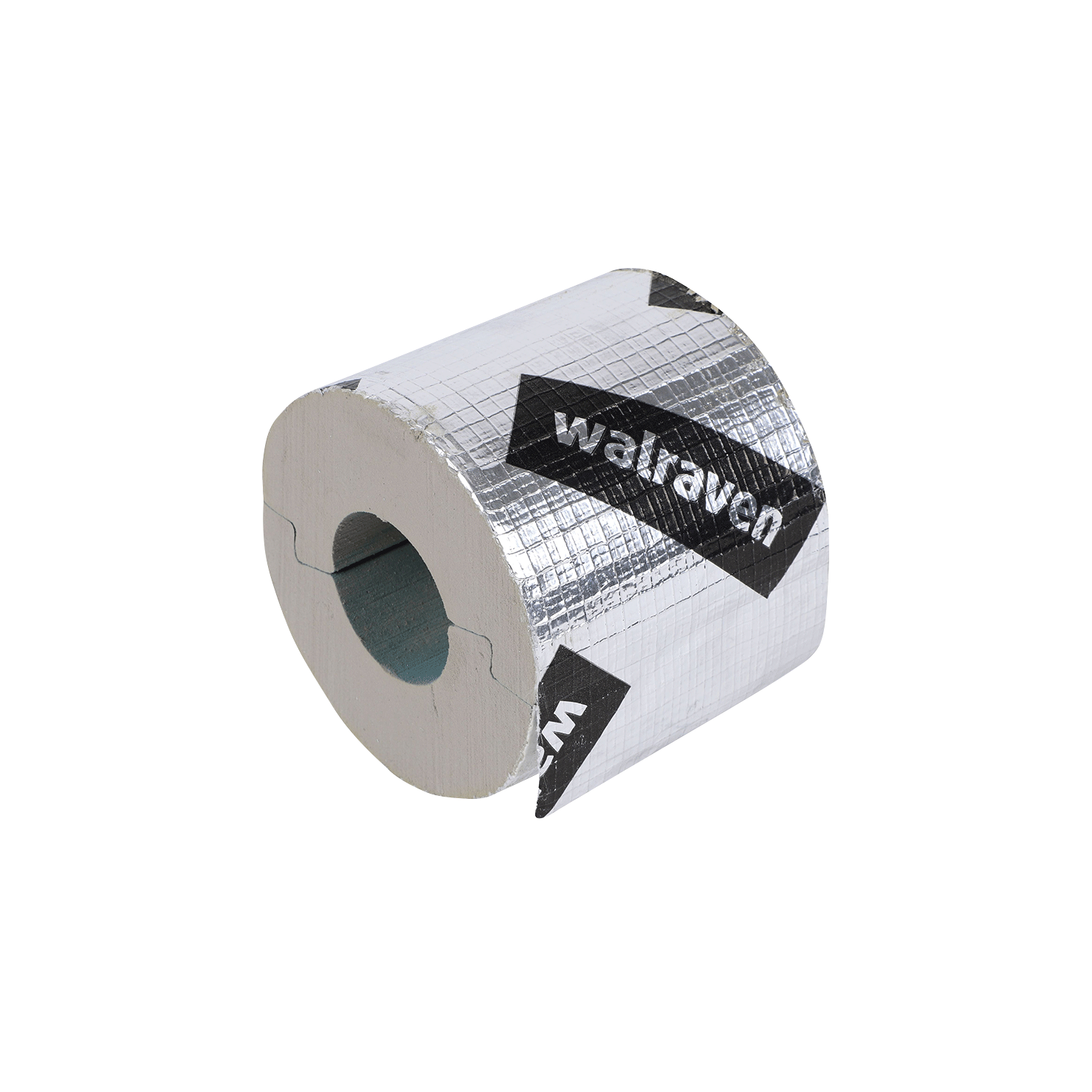

Walraven IH126K Fenolisch isolatieblok 35 mm dik

Voor stalen, koperen en kunststof leidingen

Voordelen & kenmerken

Dragende isolatiering voor stalen, koperen en kunststof leidingen
Metalen spreidplaat boven 50 NB
Met folie bedekt
Vervaardigd uit High Density Phenolic Foam
Verwaarloosbare wateropname
bevat geen CFK's en HCFK's
K-waarde 0.030 tot 0.037 W/m C bij 10 °C
Thermische geleidbaarheid bepaald door het testen van cilindrische monsters volgens BS EN ISO 8497
Reactie op brand: BL-s1 d0
Dichtheid: <111mm OD leiding, 60kgs/m3
Dichtheid: 111 mm tot 169 mm OD leiding, 80 kg/m3
dichtheid: >170mm OD pijp, 120kgs/m3
temperatuurbestendig van -50 °C tot +110 °C

Art. nr.	Buitendiameter buis	DN	Totale hoogte	Totale breedte	Totale lengte	Materiaal dikte	Bedrijfstemperatuur	Max. toegestane belasting Faz	Materiaallijst
Ref. letter	D	D	H	W	L	MT		Fa,z
Unit desc.	(mm)		(mm)	(mm)	(mm)	(mm)	(cel)	(N)
Art. nr. 8901035021	D (mm)22-22	DDN 15	H (mm)91	W (mm)91	L (mm)90	MT (mm)35	(cel)-50-110	Fa,z (N)176	Materiaallijst
Art. nr. 8901035027	D (mm)27-27	DDN 20	H (mm)97	W (mm)97	L (mm)90	MT (mm)35	(cel)-50-110	Fa,z (N)224	Materiaallijst
Art. nr. 8901035034	D (mm)35-35	DDN 25	H (mm)104	W (mm)104	L (mm)90	MT (mm)35	(cel)-50-110	Fa,z (N)280	Materiaallijst
Art. nr. 8901035042	D (mm)42-42	DDN 32	H (mm)112	W (mm)112	L (mm)90	MT (mm)35	(cel)-50-110	Fa,z (N)337	Materiaallijst
Art. nr. 8911035048	D (mm)48-48	DDN 40	H (mm)118	W (mm)118	L (mm)90	MT (mm)35	(cel)-50-110	Fa,z (N)387	Materiaallijst
Art. nr. 8911035054	D (mm)54-54	D-	H (mm)124	W (mm)124	L (mm)90	MT (mm)35	(cel)-50-110	Fa,z (N)433	Materiaallijst
Art. nr. 8911035060	D (mm)60-60	DDN 50	H (mm)130	W (mm)130	L (mm)90	MT (mm)35	(cel)-50-110	Fa,z (N)483	Materiaallijst
Art. nr. 8911035076	D (mm)76-76	D-	H (mm)146	W (mm)146	L (mm)90	MT (mm)35	(cel)-50-110	Fa,z (N)609	Materiaallijst
Art. nr. 8911035089	D (mm)89-89	DDN 80	H (mm)159	W (mm)159	L (mm)90	MT (mm)35	(cel)-50-110	Fa,z (N)712	Materiaallijst
Art. nr. 8911035108	D (mm)108-108	D-	H (mm)178	W (mm)178	L (mm)90	MT (mm)35	(cel)-50-110	Fa,z (N)865	Materiaallijst
Art. nr. 8911035114	D (mm)114-114	DDN 100	H (mm)184	W (mm)184	L (mm)90	MT (mm)35	(cel)-50-110	Fa,z (N)1827	Materiaallijst
Art. nr. 8911035140	D (mm)141-141	DDN 125	H (mm)210	W (mm)210	L (mm)90	MT (mm)35	(cel)-50-110	Fa,z (N)2239	Materiaallijst
Art. nr. 8911235168	D (mm)168-168	DDN 150	H (mm)238	W (mm)238	L (mm)125	MT (mm)35	(cel)-50-110	Fa,z (N)3746	Materiaallijst
Art. nr. 8911235219	D (mm)219-219	DDN 200	H (mm)289	W (mm)289	L (mm)125	MT (mm)35	(cel)-50-110	Fa,z (N)11468	Materiaallijst
Art. nr. 8911235273	D (mm)273-273	DDN 250	H (mm)343	W (mm)343	L (mm)125	MT (mm)35	(cel)-50-110	Fa,z (N)14296	Materiaallijst
