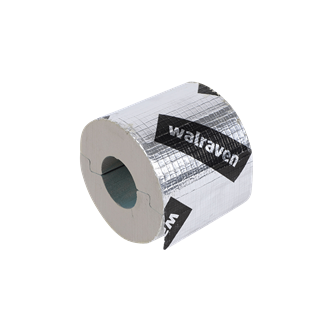

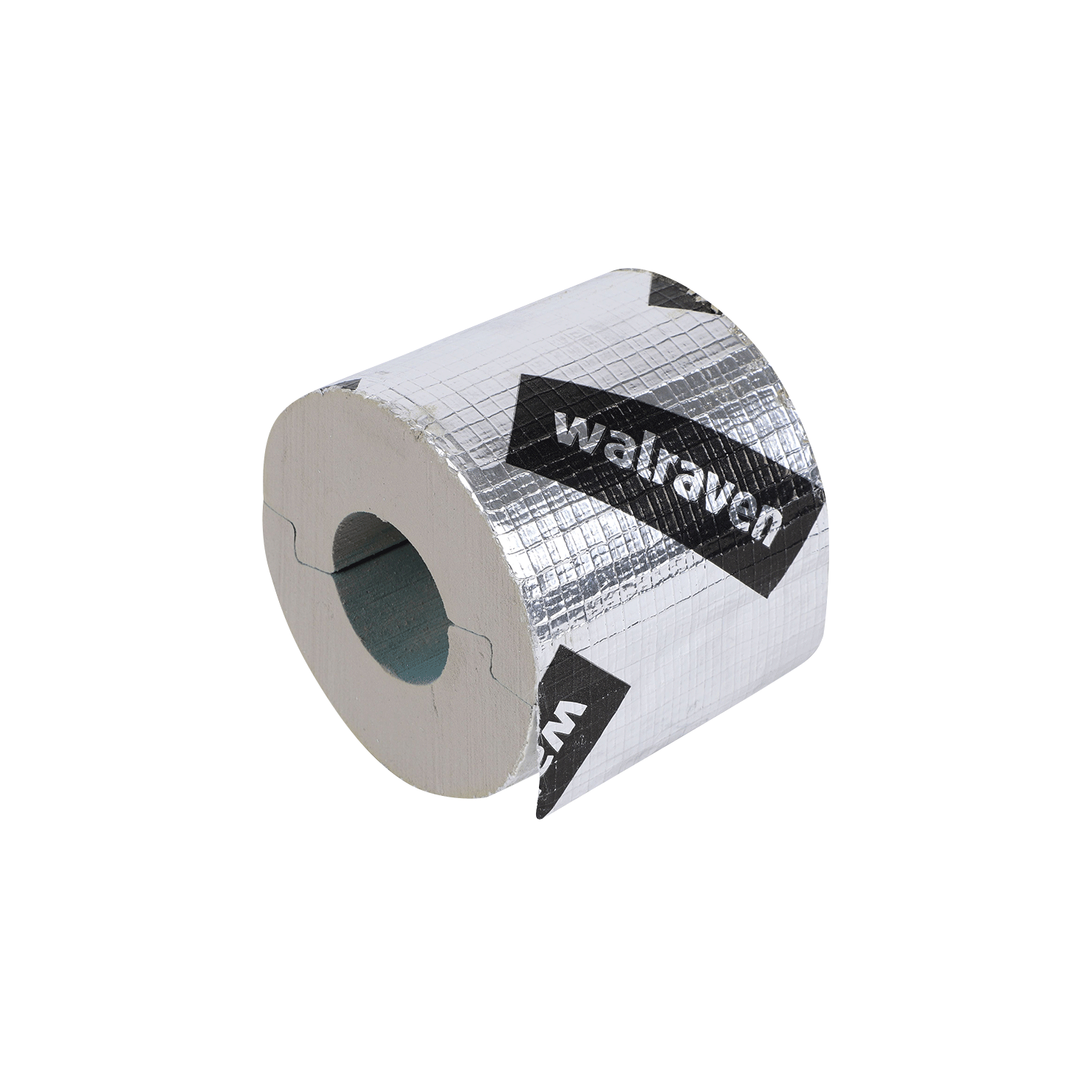

Walraven IH126K Fenolisch Isolatieblok 40 mm dik

Walraven IH126K Fenolisch Isolatieblok 40 mm dik

Voor stalen, koperen en kunststof leidingen

Voordelen & kenmerken

  • Dragende isolatiering voor stalen, koperen en kunststof leidingen
  • Metalen spreidplaat aangeraden boven 50 NB
  • Met folie bedekt
  • Vervaardigd uit High Density Phenolic Foam
  • Verwaarloosbare wateropname
  • bevat geen CFK's en HCFK's
  • K-waarde 0.030 tot 0.037 W/(mK) bij 10 °C
  • Thermische geleidbaarheid bepaald door het testen van cilindrische monsters volgens BS EN ISO 8497
  • Reactie op brand: BL-s1 d0
  • Dichtheid: <111mm OD leiding, 60kgs/m3
  • Dichtheid: 111 mm tot 169 mm OD leiding, 80 kg/m3
  • dichtheid: >170mm OD pijp, 120kgs/m3
  • temperatuurbestendig van -50 °C tot +110 °C
  • CE
  • UKCA
Stel uw vraag

Specificaties en verpakkingen

Product nr. Buitendiameter buisDNTotale hoogteTotale breedteTotale lengteMateriaal dikteBedrijfstemperatuurMax. toegestane belasting FazVerpakking vorm 1Verpakking aantal 1Verpakking vorm 2Verpakking aantal 2 Materiaallijst
Referentieletter DDHWLMTFa,z
Eenheidsnaam (mm)(mm)(mm)(mm)(mm)(cel)(N)
Product nr.8901040015
Buitendiameter buisD (mm)
15
DND
-
Totale hoogteH (mm)
95
Totale breedteW (mm)
95
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
120
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
600		Materiaallijst
Product nr.8901040021
Buitendiameter buisD (mm)
22
DND
DN 15
Totale hoogteH (mm)
101
Totale breedteW (mm)
101
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
176
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
600		Materiaallijst
Product nr.8901040024
Buitendiameter buisD (mm)
24
DND
-
Totale hoogteH (mm)
104
Totale breedteW (mm)
104
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
192
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
600		Materiaallijst
Product nr.8901040027
Buitendiameter buisD (mm)
28
DND
DN 20
Totale hoogteH (mm)
107
Totale breedteW (mm)
107
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
224
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
600		Materiaallijst
Product nr.8901040032
Buitendiameter buisD (mm)
32
DND
-
Totale hoogteH (mm)
112
Totale breedteW (mm)
112
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
256
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
300		Materiaallijst
Product nr.8901040034
Buitendiameter buisD (mm)
35
DND
DN 25
Totale hoogteH (mm)
114
Totale breedteW (mm)
114
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
280
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
300		Materiaallijst
Product nr.8901040040
Buitendiameter buisD (mm)
40
DND
-
Totale hoogteH (mm)
120
Totale breedteW (mm)
120
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
320
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
300		Materiaallijst
Product nr.8901040042
Buitendiameter buisD (mm)
42
DND
DN 32
Totale hoogteH (mm)
122
Totale breedteW (mm)
122
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
337
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
300		Materiaallijst
Product nr.8911040048
Buitendiameter buisD (mm)
48
DND
DN 40
Totale hoogteH (mm)
128
Totale breedteW (mm)
128
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
387
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
5
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
450		Materiaallijst
Product nr.8911040054
Buitendiameter buisD (mm)
54
DND
-
Totale hoogteH (mm)
134
Totale breedteW (mm)
134
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
433
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
300		Materiaallijst
Product nr.8911040060
Buitendiameter buisD (mm)
60
DND
DN 50
Totale hoogteH (mm)
140
Totale breedteW (mm)
140
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
483
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
300		Materiaallijst
Product nr.8911040066
Buitendiameter buisD (mm)
66
DND
-
Totale hoogteH (mm)
146
Totale breedteW (mm)
146
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
529
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
300		Materiaallijst
Product nr.8911040076
Buitendiameter buisD (mm)
76
DND
DN 65
Totale hoogteH (mm)
156
Totale breedteW (mm)
156
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
609
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
5
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
270		Materiaallijst
Product nr.8911040089
Buitendiameter buisD (mm)
89
DND
DN 80
Totale hoogteH (mm)
169
Totale breedteW (mm)
169
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
712
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
3
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
150		Materiaallijst
Product nr.8911040108
Buitendiameter buisD (mm)
108
DND
-
Totale hoogteH (mm)
188
Totale breedteW (mm)
188
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
865
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
5
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
220		Materiaallijst
Product nr.8911040114
Buitendiameter buisD (mm)
114
DND
DN 100
Totale hoogteH (mm)
194
Totale breedteW (mm)
194
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
1827
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
3
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
204		Materiaallijst
Product nr.8911040133
Buitendiameter buisD (mm)
133
DND
-
Totale hoogteH (mm)
213
Totale breedteW (mm)
213
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
2131
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
4
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Product nr.8911040140
Buitendiameter buisD (mm)
139
DND
DN 125
Totale hoogteH (mm)
220
Totale breedteW (mm)
220
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
3109
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
9
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
108		Materiaallijst
Product nr.8911040159
Buitendiameter buisD (mm)
159
DND
-
Totale hoogteH (mm)
239
Totale breedteW (mm)
239
Totale lengteL (mm)
90
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
2831
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
3
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
96		Materiaallijst
Product nr.8911240168
Buitendiameter buisD (mm)
168
DND
DN 150
Totale hoogteH (mm)
248
Totale breedteW (mm)
248
Totale lengteL (mm)
125
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
3746
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
6
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
72		Materiaallijst
Product nr.8911240219
Buitendiameter buisD (mm)
219
DND
DN 200
Totale hoogteH (mm)
299
Totale breedteW (mm)
299
Totale lengteL (mm)
125
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
11468
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
2
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
24		Materiaallijst
Product nr.8911240273
Buitendiameter buisD (mm)
219
DND
DN 250
Totale hoogteH (mm)
522
Totale breedteW (mm)
133
Totale lengteL (mm)
516
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
14296
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
2
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
24		Materiaallijst
Product nr.8912040323
Buitendiameter buisD (mm)
323,8
DND
DN 300
Totale hoogteH (mm)
403
Totale breedteW (mm)
403
Totale lengteL (mm)
200
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
27139
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
6
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
24		Materiaallijst
Product nr.8912040356
Buitendiameter buisD (mm)
355,6
DND
DN 350
Totale hoogteH (mm)
436
Totale breedteW (mm)
436
Totale lengteL (mm)
200
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-50-110
Max. toegestane belasting FazFa,z (N)
29795
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
6
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
24		Materiaallijst

Downloads

Certificaten

Neem contact met ons op

0297233000
Vind uw contactpersoon
Stel uw vraag
Materiaallijst 0
Bekijk uw materiaallijst
Naar boven
Close

Europe

Asia

South East Asia & Pacific

North America

India, Middle East and Africa

Or visit our international website.

Cookie instellingen

Walraven maakt gebruik van cookies en vergelijkbare technologieën. We gebruiken functionaliteitscookies om er zeker van te zijn dat onze websites goed en veilig werken. Analytische cookies worden gebruikt om u de beste gebruikerservaring te kunnen bieden. Marketing / Advertentie cookies worden geplaatst door derden (zoals sociale media) om u gepersonaliseerde advertenties te kunnen laten zien in plaats van generieke advertenties. Door het plaatsen van deze cookies kunnen derden uw internetgedrag volgen om u relevantere advertenties te kunnen tonen. Door te klikken op ‘Accepteer alle cookies’, geeft u toestemming voor het plaatsen van deze cookies. Klik op de knop ‘Instellingen’ om uw voorkeuren aan te passen.

Cookie instellingen

Walraven maakt gebruik van cookies en vergelijkbare technologieën. We gebruiken functionaliteitscookies om er zeker van te zijn dat onze websites goed en veilig werken. Analytische cookies worden gebruikt om u de beste gebruikerservaring te kunnen bieden. Marketing / Advertentie cookies worden geplaatst door derden (zoals sociale media) om u gepersonaliseerde advertenties te kunnen laten zien in plaats van generieke advertenties. Door het plaatsen van deze cookies kunnen derden uw internetgedrag volgen om u relevantere advertenties te kunnen tonen.

    • Zorgen er voor dat u de Walraven website kunt zien
    • En onze website goed kunt gebruiken
    • Helpen ons al onze websites te verbeteren
    • Verzamelen anonieme informatie over hoe onze bezoekers onze websites gebruiken
    • Verzamelen ook informatie over de meest bezochte pagina’s
    • Vertellen ons hoeveel foutmeldingen er getoond zijn
    • Worden geplaatst op basis van hoe u klikt en onze websites bezoekt
    • Laten u relevante aanbiedingen zien
    • Laten u gepersonaliseerde advertenties zien

Lees voor meer informatie over cookies ons cookie en trackingbeleid.
