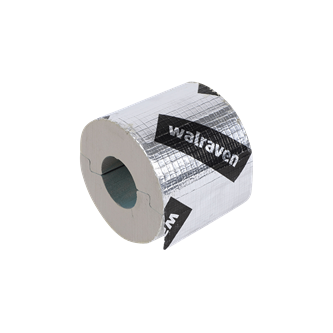

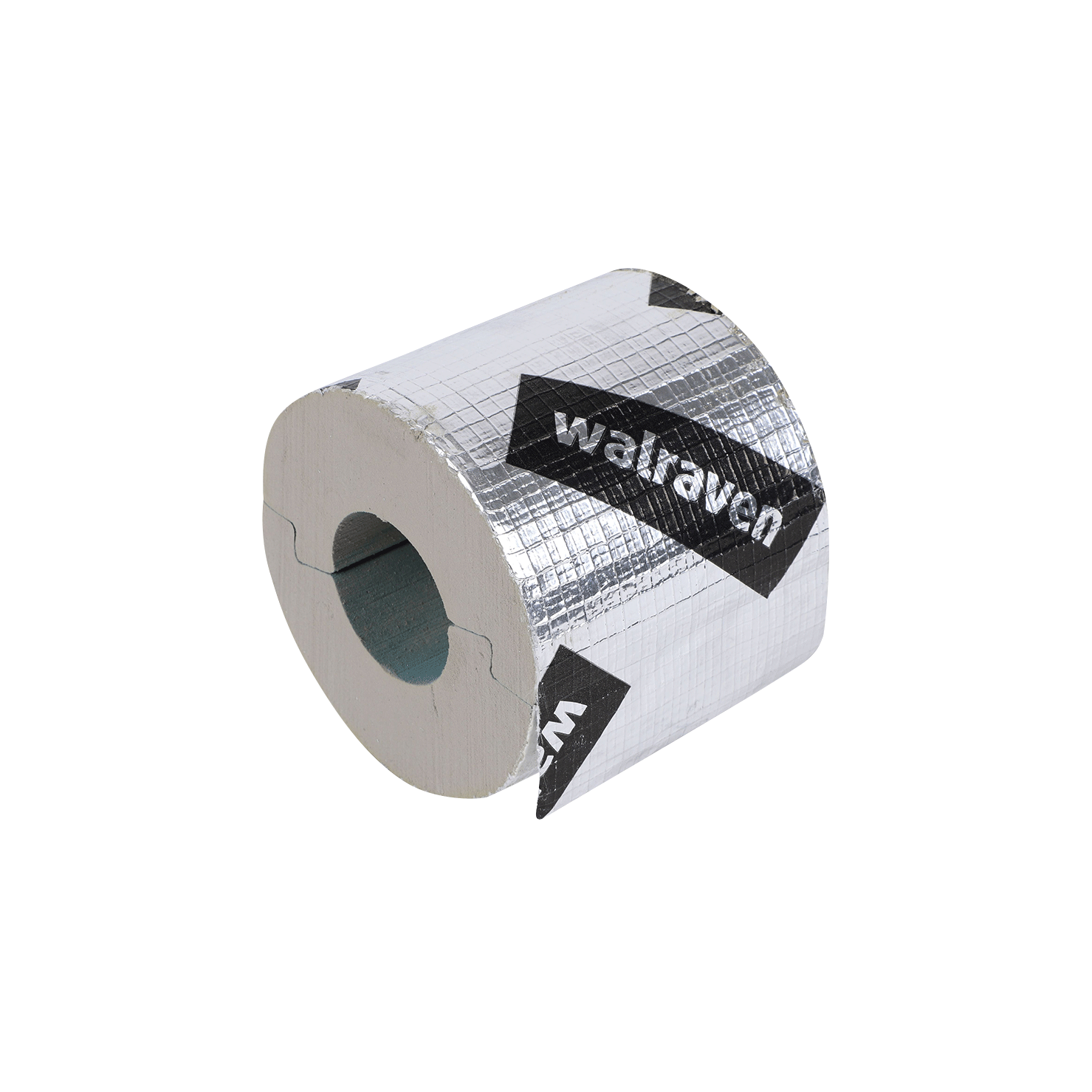

Walraven IH126K Fenolisch isolatieblok 50 mm dik

Voor stalen, koperen en kunststof leidingen

Voordelen & kenmerken

Dragende isolatiering voor stalen, koperen en kunststof leidingen
Metalen spreidplaat aangeraden boven 50 NB
Met folie bedekt
Vervaardigd uit High Density Phenolic Foam
Verwaarloosbare wateropname
bevat geen CFK's en HCFK's
K-waarde 0.030 tot 0.037 W/(mK) bij 10 °C
Thermische geleidbaarheid bepaald door het testen van cilindrische monsters volgens BS EN ISO 8497
Reactie op brand: BL-s1 d0
Dichtheid: <111mm OD leiding, 60kgs/m3
Dichtheid: 111 mm tot 169 mm OD leiding, 80 kg/m3
dichtheid: >170mm OD pijp, 120kgs/m3
temperatuurbestendig van -50 °C tot +110 °C

Art. nr.	Buitendiameter buis	DN	Totale hoogte	Totale breedte	Totale lengte	Materiaal dikte	Bedrijfstemperatuur	Max. toegestane belasting Faz	Materiaallijst
Ref. letter	D	D	H	W	L	MT		Fa,z
Unit desc.	(mm)		(mm)	(mm)	(mm)	(mm)	(cel)	(N)
Art. nr. 8901050021	D (mm)22-22	DDN 15	H (mm)121	W (mm)121	L (mm)90	MT (mm)50	(cel)-50-110	Fa,z (N)176	Materiaallijst
Art. nr. 8901050027	D (mm)28-28	DDN 20	H (mm)127	W (mm)127	L (mm)90	MT (mm)50	(cel)-50-110	Fa,z (N)224	Materiaallijst
Art. nr. 8901050034	D (mm)35-35	DDN 25	H (mm)134	W (mm)134	L (mm)90	MT (mm)50	(cel)-50-110	Fa,z (N)280	Materiaallijst
Art. nr. 8901050042	D (mm)42-42	DDN 32	H (mm)142	W (mm)142	L (mm)90	MT (mm)50	(cel)-50-110	Fa,z (N)337	Materiaallijst
Art. nr. 8911050048	D (mm)48-48	DDN 40	H (mm)148	W (mm)148	L (mm)90	MT (mm)50	(cel)-50-110	Fa,z (N)387	Materiaallijst
Art. nr. 8911050054	D (mm)54-54	D-	H (mm)154	W (mm)154	L (mm)90	MT (mm)50	(cel)-50-110	Fa,z (N)433	Materiaallijst
Art. nr. 8911050060	D (mm)60-60	DDN 50	H (mm)160	W (mm)160	L (mm)90	MT (mm)50	(cel)-50-110	Fa,z (N)483	Materiaallijst
Art. nr. 8911050066	D (mm)66-66	D-	H (mm)166	W (mm)166	L (mm)90	MT (mm)50	(cel)-50-110	Fa,z (N)529	Materiaallijst
Art. nr. 8911050076	D (mm)76-76	DDN 65	H (mm)176	W (mm)176	L (mm)90	MT (mm)50	(cel)-50-110	Fa,z (N)609	Materiaallijst
Art. nr. 8911050089	D (mm)89-89	DDN 80	H (mm)189	W (mm)189	L (mm)90	MT (mm)50	(cel)-50-110	Fa,z (N)712	Materiaallijst
Art. nr. 8911050108	D (mm)108-108	D-	H (mm)208	W (mm)208	L (mm)90	MT (mm)50	(cel)-50-110	Fa,z (N)865	Materiaallijst
Art. nr. 8911050114	D (mm)114-114	DDN 100	H (mm)214	W (mm)214	L (mm)90	MT (mm)50	(cel)-50-110	Fa,z (N)1827	Materiaallijst
Art. nr. 8911050140	D (mm)141-141	DDN 125	H (mm)240	W (mm)240	L (mm)90	MT (mm)50	(cel)-50-110	Fa,z (N)2487	Materiaallijst
Art. nr. 8911050159	D (mm)159-159	D-	H (mm)259	W (mm)259	L (mm)90	MT (mm)50	(cel)-50-110	Fa,z (N)2831	Materiaallijst
Art. nr. 8911250168	D (mm)168-168	DDN 150	H (mm)268	W (mm)268	L (mm)125	MT (mm)50	(cel)-50-110	Fa,z (N)3746	Materiaallijst
Art. nr. 8911250219	D (mm)219-219	DDN 200	H (mm)522	W (mm)133	L (mm)516	MT (mm)50	(cel)-50-110	Fa,z (N)11468	Materiaallijst
Art. nr. 8911250273	D (mm)273-273	DDN 250	H (mm)522	W (mm)133	L (mm)516	MT (mm)50	(cel)-50-110	Fa,z (N)14296	Materiaallijst
Art. nr. 8912050323	D (mm)323.8-323.8	DDN 300	H (mm)423	W (mm)423	L (mm)200	MT (mm)50	(cel)-50-110	Fa,z (N)27139	Materiaallijst
