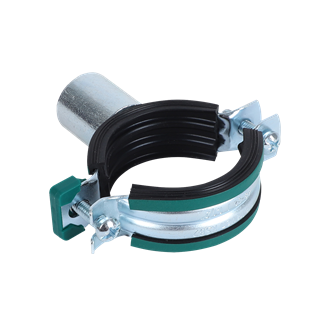

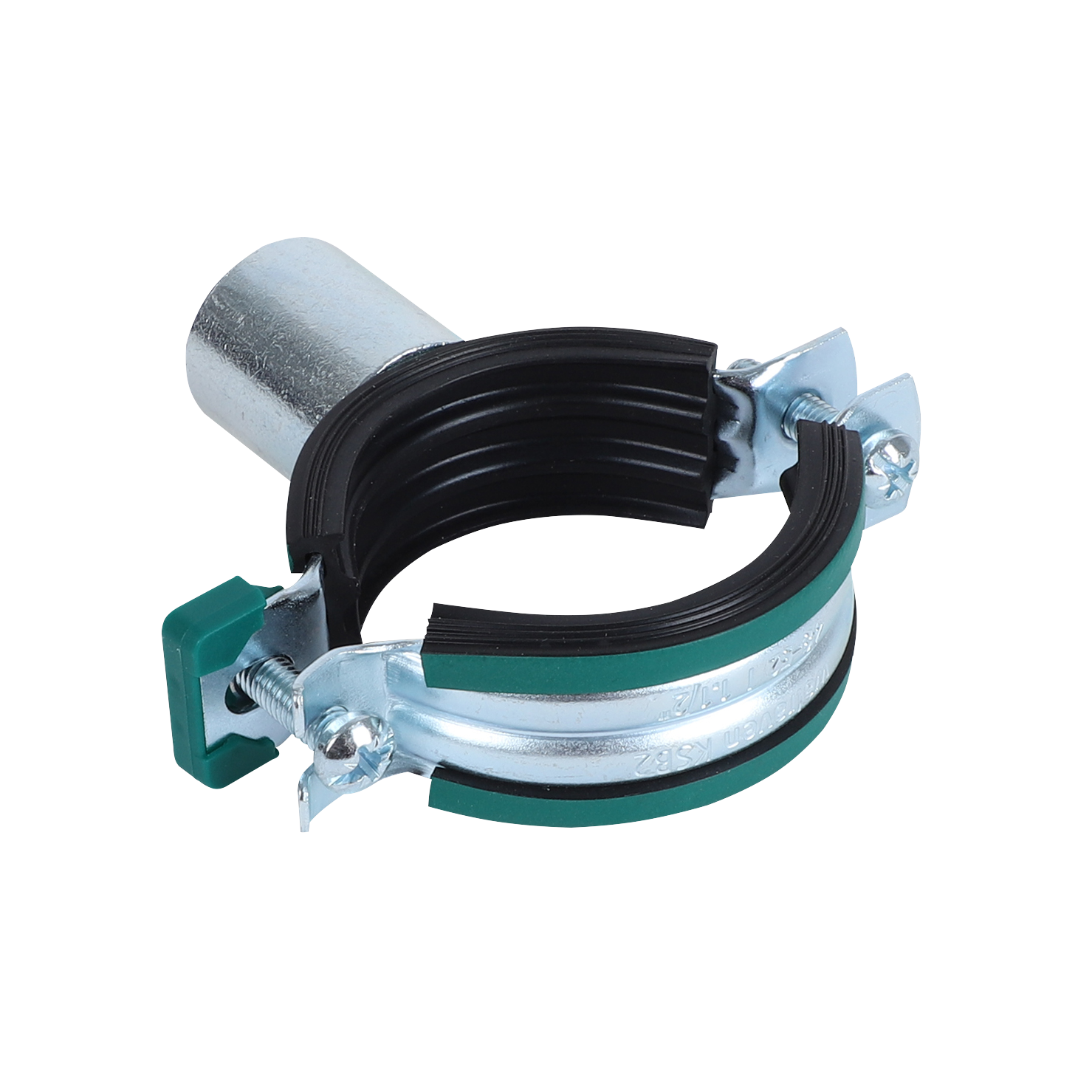

Walraven KSB2 Beugel (M8/M10/1/2″)
Walraven KSB2 Beugel (M8/M10/1/2″)

Walraven KSB2 Beugel (M8/M10/1/2″)

Voor stalen, koperen, gietijzeren en kunststof (meerlagen) leidingen

Voordelen & kenmerken

  • Tweeschroefsbeugel met drievoudige moer
  • snelsluiting voor het eenvoudig sluiten van de beugel met één hand
  • volledige reeks van 10 to 225 mm
  • De drievoudige moer met M8/M10/G½" binnendraad kan worden omgezet in een moer met M8/M10 binnendraad en ½" buitendraad door de huls los te draaien
  • materiaal: staal
  • elektrolytisch verzinkt
  • Temperatuurbestendigheid van -30 °C tot +120 °C
  • Geluidsisolerende voering volgens DIN 4109
  • reduceert geluidsdoorslag volgens ISO 3822-1 tot 21 dB(A)
Stel uw vraag

Specificaties en verpakkingen

Art. nr. Buitendiameter buisDNBuisdiameter (Imperial)AansluitdraadTotale hoogteTotale breedteTotale diepteMateriaal breedteMateriaal dikteSchroefmaatMax. toegestane belasting FazVerpakking vorm 1Verpakking aantal 1Verpakking vorm 2Verpakking aantal 2 Materiaallijst
Referentieletter DDDGHWDtTMWMTdsFa,z
Eenheidsnaam (mm)(in)(mm)(mm)(mm)(mm)(mm)(N)
Art. nr. 33965014
Buitendiameter buisD (mm)
10-14
DND
DN 8
Buisdiameter (Imperial)D (in)
-
AansluitdraadG
M8/M10/G½"
Totale hoogteH (mm)
44
Totale breedteW (mm)
59
Totale diepteDtT (mm)
25
Materiaal breedteMW (mm)
20
Materiaal dikteMT (mm)
1,25
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
400
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
100
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
9000		Materiaallijst
Art. nr. 33965019
Buitendiameter buisD (mm)
15-19
DND
DN 10
Buisdiameter (Imperial)D (in)
⅜
AansluitdraadG
M8/M10/G½"
Totale hoogteH (mm)
49
Totale breedteW (mm)
64
Totale diepteDtT (mm)
25
Materiaal breedteMW (mm)
20
Materiaal dikteMT (mm)
1,25
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
400
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
100
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
10800		Materiaallijst
Art. nr. 33965023
Buitendiameter buisD (mm)
20-23
DND
DN 15
Buisdiameter (Imperial)D (in)
½
AansluitdraadG
M8/M10/G½"
Totale hoogteH (mm)
54
Totale breedteW (mm)
68
Totale diepteDtT (mm)
25
Materiaal breedteMW (mm)
20
Materiaal dikteMT (mm)
1,25
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
400
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
100
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
7200		Materiaallijst
Art. nr. 33965028
Buitendiameter buisD (mm)
25-28
DND
DN 20
Buisdiameter (Imperial)D (in)
¾
AansluitdraadG
M8/M10/G½"
Totale hoogteH (mm)
60
Totale breedteW (mm)
75
Totale diepteDtT (mm)
25
Materiaal breedteMW (mm)
20
Materiaal dikteMT (mm)
1,25
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
400
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
100
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
7200		Materiaallijst
Art. nr. 33965035
Buitendiameter buisD (mm)
31-35
DND
DN 25
Buisdiameter (Imperial)D (in)
1
AansluitdraadG
M8/M10/G½"
Totale hoogteH (mm)
66
Totale breedteW (mm)
80
Totale diepteDtT (mm)
25
Materiaal breedteMW (mm)
20
Materiaal dikteMT (mm)
1,25
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
400
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
100
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
4500		Materiaallijst
Art. nr. 33965039
Buitendiameter buisD (mm)
36-39
DND
-
Buisdiameter (Imperial)D (in)
-
AansluitdraadG
M8/M10/G½"
Totale hoogteH (mm)
70
Totale breedteW (mm)
84
Totale diepteDtT (mm)
25
Materiaal breedteMW (mm)
20
Materiaal dikteMT (mm)
1,25
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
400
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
100
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
4500		Materiaallijst
Art. nr. 33965045
Buitendiameter buisD (mm)
40-45
DND
DN 32
Buisdiameter (Imperial)D (in)
1¼
AansluitdraadG
M8/M10/G½"
Totale hoogteH (mm)
77
Totale breedteW (mm)
91
Totale diepteDtT (mm)
25
Materiaal breedteMW (mm)
20
Materiaal dikteMT (mm)
1,25
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
400
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
100
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
4500		Materiaallijst
Art. nr. 33965052
Buitendiameter buisD (mm)
48-52
DND
DN 40
Buisdiameter (Imperial)D (in)
1½
AansluitdraadG
M8/M10/G½"
Totale hoogteH (mm)
83
Totale breedteW (mm)
98
Totale diepteDtT (mm)
25
Materiaal breedteMW (mm)
20
Materiaal dikteMT (mm)
1,25
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
400
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
4500		Materiaallijst
Art. nr. 33965058
Buitendiameter buisD (mm)
54-58
DND
-
Buisdiameter (Imperial)D (in)
-
AansluitdraadG
M8/M10/G½"
Totale hoogteH (mm)
90
Totale breedteW (mm)
104
Totale diepteDtT (mm)
25
Materiaal breedteMW (mm)
20
Materiaal dikteMT (mm)
1,25
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
400
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
4500		Materiaallijst
Art. nr. 33965064
Buitendiameter buisD (mm)
60-64
DND
DN 50
Buisdiameter (Imperial)D (in)
2
AansluitdraadG
M8/M10/G½"
Totale hoogteH (mm)
95
Totale breedteW (mm)
110
Totale diepteDtT (mm)
25
Materiaal breedteMW (mm)
20
Materiaal dikteMT (mm)
1,25
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
400
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
3150		Materiaallijst
Art. nr. 33965070
Buitendiameter buisD (mm)
66-70
DND
-
Buisdiameter (Imperial)D (in)
-
AansluitdraadG
M8/M10/G½"
Totale hoogteH (mm)
103
Totale breedteW (mm)
118
Totale diepteDtT (mm)
25
Materiaal breedteMW (mm)
20
Materiaal dikteMT (mm)
1,5
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
400
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
2250		Materiaallijst
Art. nr. 33965079
Buitendiameter buisD (mm)
75-79
DND
DN 65
Buisdiameter (Imperial)D (in)
2½
AansluitdraadG
M8/M10/G½"
Totale hoogteH (mm)
110
Totale breedteW (mm)
126
Totale diepteDtT (mm)
25
Materiaal breedteMW (mm)
20
Materiaal dikteMT (mm)
1,5
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
700
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
2250		Materiaallijst
Art. nr. 33965083
Buitendiameter buisD (mm)
80-83
DND
-
Buisdiameter (Imperial)D (in)
-
AansluitdraadG
M8/M10/G½"
Totale hoogteH (mm)
116
Totale breedteW (mm)
132
Totale diepteDtT (mm)
25
Materiaal breedteMW (mm)
20
Materiaal dikteMT (mm)
1,5
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
700
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
2250		Materiaallijst
Art. nr. 33965091
Buitendiameter buisD (mm)
88-91
DND
DN 80
Buisdiameter (Imperial)D (in)
3
AansluitdraadG
M8/M10/G½"
Totale hoogteH (mm)
126
Totale breedteW (mm)
142
Totale diepteDtT (mm)
28
Materiaal breedteMW (mm)
23
Materiaal dikteMT (mm)
2
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
700
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
1350		Materiaallijst
Art. nr. 33965105
Buitendiameter buisD (mm)
100-105
DND
-
Buisdiameter (Imperial)D (in)
-
AansluitdraadG
M8/M10/G½"
Totale hoogteH (mm)
140
Totale breedteW (mm)
156
Totale diepteDtT (mm)
28
Materiaal breedteMW (mm)
23
Materiaal dikteMT (mm)
2
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
1230
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
1800		Materiaallijst
Art. nr. 33965115
Buitendiameter buisD (mm)
108-115
DND
DN 100
Buisdiameter (Imperial)D (in)
4
AansluitdraadG
M8/M10/G½"
Totale hoogteH (mm)
148
Totale breedteW (mm)
164
Totale diepteDtT (mm)
28
Materiaal breedteMW (mm)
23
Materiaal dikteMT (mm)
2
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
1230
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
1125		Materiaallijst
Art. nr. 33965130
Buitendiameter buisD (mm)
125-130
DND
-
Buisdiameter (Imperial)D (in)
-
AansluitdraadG
M8/M10/G½"
Totale hoogteH (mm)
165
Totale breedteW (mm)
181
Totale diepteDtT (mm)
28
Materiaal breedteMW (mm)
23
Materiaal dikteMT (mm)
2
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
1230
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
900		Materiaallijst
Art. nr. 33965140
Buitendiameter buisD (mm)
133-140
DND
DN 125
Buisdiameter (Imperial)D (in)
5
AansluitdraadG
M8/M10/G½"
Totale hoogteH (mm)
173
Totale breedteW (mm)
190
Totale diepteDtT (mm)
28
Materiaal breedteMW (mm)
23
Materiaal dikteMT (mm)
2
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
1230
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
900		Materiaallijst
Art. nr. 33965160
Buitendiameter buisD (mm)
152-160
DND
-
Buisdiameter (Imperial)D (in)
-
AansluitdraadG
M8/M10/G½"
Totale hoogteH (mm)
193
Totale breedteW (mm)
209
Totale diepteDtT (mm)
28
Materiaal breedteMW (mm)
23
Materiaal dikteMT (mm)
2
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
1230
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
900		Materiaallijst
Art. nr. 33965169
Buitendiameter buisD (mm)
165-169
DND
DN 150
Buisdiameter (Imperial)D (in)
6
AansluitdraadG
M8/M10/G½"
Totale hoogteH (mm)
204
Totale breedteW (mm)
225
Totale diepteDtT (mm)
29
Materiaal breedteMW (mm)
25
Materiaal dikteMT (mm)
2,5
Schroefmaatds
M8
Max. toegestane belasting FazFa,z (N)
2390
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
20
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
720		Materiaallijst
Art. nr. 33965180
Buitendiameter buisD (mm)
176-180
DND
-
Buisdiameter (Imperial)D (in)
-
AansluitdraadG
M8/M10/G½"
Totale hoogteH (mm)
217
Totale breedteW (mm)
238
Totale diepteDtT (mm)
29
Materiaal breedteMW (mm)
25
Materiaal dikteMT (mm)
2,5
Schroefmaatds
M8
Max. toegestane belasting FazFa,z (N)
2390
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
540		Materiaallijst
Art. nr. 33965200
Buitendiameter buisD (mm)
192-200
DND
-
Buisdiameter (Imperial)D (in)
-
AansluitdraadG
M8/M10/G½"
Totale hoogteH (mm)
236
Totale breedteW (mm)
257
Totale diepteDtT (mm)
29
Materiaal breedteMW (mm)
25
Materiaal dikteMT (mm)
2,5
Schroefmaatds
M8
Max. toegestane belasting FazFa,z (N)
2390
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
405		Materiaallijst
Art. nr. 33965210
Buitendiameter buisD (mm)
205-210
DND
-
Buisdiameter (Imperial)D (in)
-
AansluitdraadG
M8/M10/G½"
Totale hoogteH (mm)
248
Totale breedteW (mm)
269
Totale diepteDtT (mm)
29
Materiaal breedteMW (mm)
25
Materiaal dikteMT (mm)
2,5
Schroefmaatds
M8
Max. toegestane belasting FazFa,z (N)
2390
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
10
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
360		Materiaallijst
Art. nr. 33965225
Buitendiameter buisD (mm)
219-225
DND
DN 200
Buisdiameter (Imperial)D (in)
8
AansluitdraadG
M8/M10/G½"
Totale hoogteH (mm)
262
Totale breedteW (mm)
283
Totale diepteDtT (mm)
29
Materiaal breedteMW (mm)
25
Materiaal dikteMT (mm)
2,5
Schroefmaatds
M8
Max. toegestane belasting FazFa,z (N)
2390
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
10
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
270		Materiaallijst

Downloads

Neem contact met ons op

0297233000
Vind uw contactpersoon
Stel uw vraag
Materiaallijst 0
Bekijk uw materiaallijst
Naar boven
Close

Europe

Asia

South East Asia & Pacific

North America

India, Middle East and Africa

Or visit our international website.

Cookie instellingen

Walraven maakt gebruik van cookies en vergelijkbare technologieën. We gebruiken functionaliteitscookies om er zeker van te zijn dat onze websites goed en veilig werken. Analytische cookies worden gebruikt om u de beste gebruikerservaring te kunnen bieden. Marketing / Advertentie cookies worden geplaatst door derden (zoals sociale media) om u gepersonaliseerde advertenties te kunnen laten zien in plaats van generieke advertenties. Door het plaatsen van deze cookies kunnen derden uw internetgedrag volgen om u relevantere advertenties te kunnen tonen. Door te klikken op ‘Accepteer alle cookies’, geeft u toestemming voor het plaatsen van deze cookies. Klik op de knop ‘Instellingen’ om uw voorkeuren aan te passen.

Cookie instellingen

Walraven maakt gebruik van cookies en vergelijkbare technologieën. We gebruiken functionaliteitscookies om er zeker van te zijn dat onze websites goed en veilig werken. Analytische cookies worden gebruikt om u de beste gebruikerservaring te kunnen bieden. Marketing / Advertentie cookies worden geplaatst door derden (zoals sociale media) om u gepersonaliseerde advertenties te kunnen laten zien in plaats van generieke advertenties. Door het plaatsen van deze cookies kunnen derden uw internetgedrag volgen om u relevantere advertenties te kunnen tonen.

    • Zorgen er voor dat u de Walraven website kunt zien
    • En onze website goed kunt gebruiken
    • Helpen ons al onze websites te verbeteren
    • Verzamelen anonieme informatie over hoe onze bezoekers onze websites gebruiken
    • Verzamelen ook informatie over de meest bezochte pagina’s
    • Vertellen ons hoeveel foutmeldingen er getoond zijn
    • Worden geplaatst op basis van hoe u klikt en onze websites bezoekt
    • Laten u relevante aanbiedingen zien
    • Laten u gepersonaliseerde advertenties zien

Lees voor meer informatie over cookies ons cookie en trackingbeleid.
