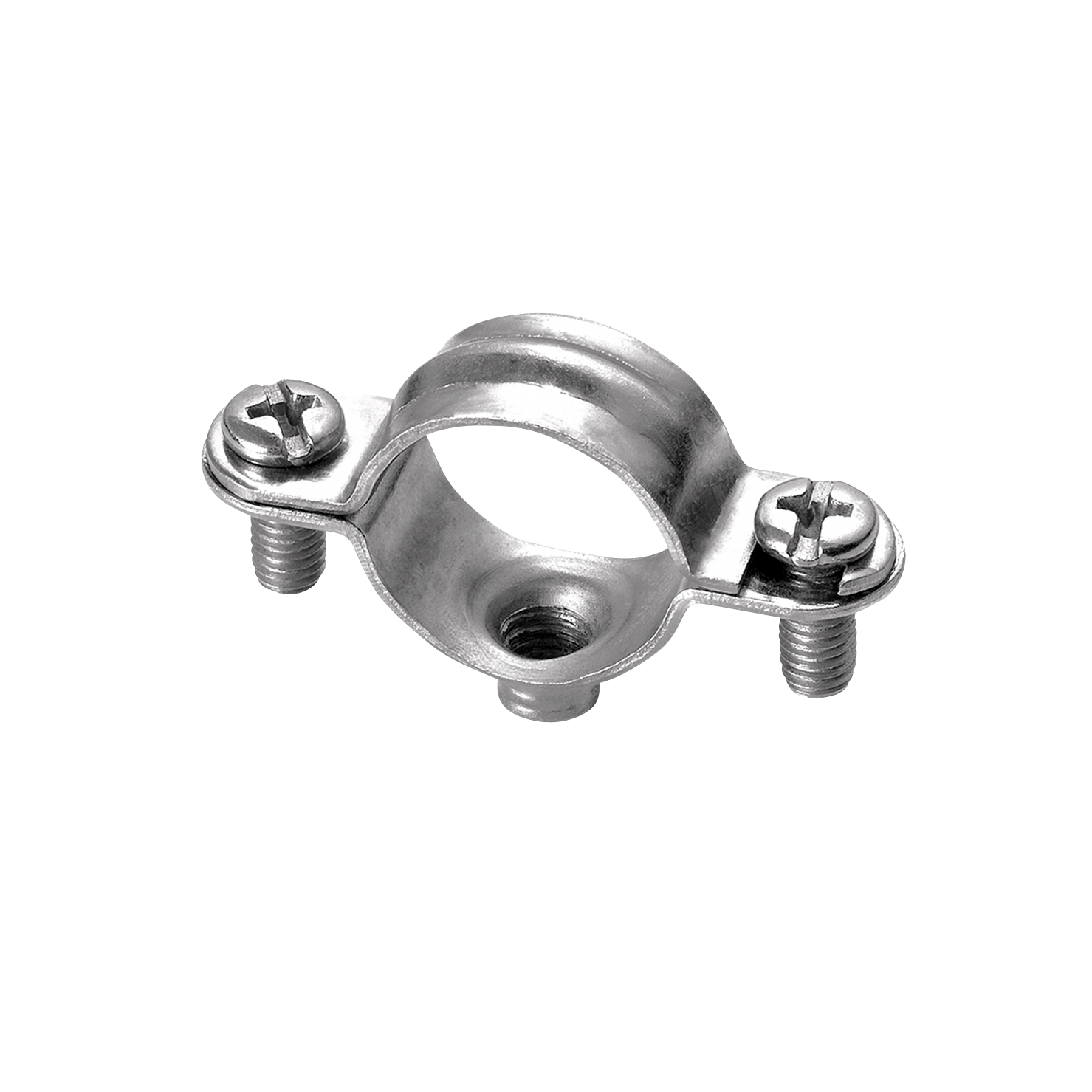

Voordelen & kenmerken
- zijopening voor snelle installatie
- Speciaal voor verwarmingsbuizen
- materiaal: staal
- elektrolytisch verzinkt
| Art. nr. | Buitendiameter buis | DN | Buisdiameter (Imperial) | Aansluitdraad | Totale hoogte | Totale breedte | Totale diepte | Materiaal breedte | Materiaal dikte | Schroefmaat | Max. toegestane belasting Faz | Verpakking vorm 1 | Verpakking aantal 1 | Verpakking vorm 2 | Verpakking aantal 2 | Materiaallijst |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Referentieletter | D | D | D | G | H | W | DtT | MW | MT | ds | Fa,z | |||||
| Eenheidsnaam | (mm) | (in) | (mm) | (mm) | (mm) | (mm) | (mm) | (N) | ||||||||
| Art. nr. 0809006 | Buitendiameter buisD (mm) 6 | DND - | Buisdiameter (Imperial)D (in) - | AansluitdraadG M6 | Totale hoogteH (mm) 13,5 | Totale breedteW (mm) 30 | Totale diepteDtT (mm) 12 | Materiaal breedteMW (mm) 12 | Materiaal dikteMT (mm) 1,2 | Schroefmaatds M5 | Max. toegestane belasting FazFa,z (N) 700 | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 100 | Verpakking vorm 2 Kartonnen doos | Verpakking aantal 2 1000 | Materiaallijst |
| Art. nr. 0809008 | Buitendiameter buisD (mm) 8 | DND - | Buisdiameter (Imperial)D (in) - | AansluitdraadG M6 | Totale hoogteH (mm) 15 | Totale breedteW (mm) 32 | Totale diepteDtT (mm) 12 | Materiaal breedteMW (mm) 12 | Materiaal dikteMT (mm) 1,2 | Schroefmaatds M5 | Max. toegestane belasting FazFa,z (N) 700 | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 100 | Verpakking vorm 2 Kartonnen doos | Verpakking aantal 2 1000 | Materiaallijst |
| Art. nr. 0809010 | Buitendiameter buisD (mm) 10 | DND DN 6 | Buisdiameter (Imperial)D (in) ⅛ | AansluitdraadG M6 | Totale hoogteH (mm) 17 | Totale breedteW (mm) 34 | Totale diepteDtT (mm) 12 | Materiaal breedteMW (mm) 12 | Materiaal dikteMT (mm) 1,2 | Schroefmaatds M5 | Max. toegestane belasting FazFa,z (N) 700 | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 100 | Verpakking vorm 2 Kartonnen doos | Verpakking aantal 2 1000 | Materiaallijst |
| Art. nr. 0809012 | Buitendiameter buisD (mm) 12 | DND DN 8 | Buisdiameter (Imperial)D (in) ¼ | AansluitdraadG M6 | Totale hoogteH (mm) 19 | Totale breedteW (mm) 36 | Totale diepteDtT (mm) 12 | Materiaal breedteMW (mm) 12 | Materiaal dikteMT (mm) 1,2 | Schroefmaatds M5 | Max. toegestane belasting FazFa,z (N) 700 | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 100 | Verpakking vorm 2 Kartonnen doos | Verpakking aantal 2 1000 | Materiaallijst |
| Art. nr. 0809014 | Buitendiameter buisD (mm) 14 | DND - | Buisdiameter (Imperial)D (in) - | AansluitdraadG M6 | Totale hoogteH (mm) 21 | Totale breedteW (mm) 38 | Totale diepteDtT (mm) 12 | Materiaal breedteMW (mm) 12 | Materiaal dikteMT (mm) 1,2 | Schroefmaatds M5 | Max. toegestane belasting FazFa,z (N) 700 | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 100 | Verpakking vorm 2 Kartonnen doos | Verpakking aantal 2 1000 | Materiaallijst |
| Art. nr. 0809015 | Buitendiameter buisD (mm) 15 | DND - | Buisdiameter (Imperial)D (in) - | AansluitdraadG M6 | Totale hoogteH (mm) 22,5 | Totale breedteW (mm) 39 | Totale diepteDtT (mm) 12 | Materiaal breedteMW (mm) 12 | Materiaal dikteMT (mm) 1,2 | Schroefmaatds M5 | Max. toegestane belasting FazFa,z (N) 700 | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 100 | Verpakking vorm 2 Kartonnen doos | Verpakking aantal 2 1000 | Materiaallijst |
| Art. nr. 0809016 | Buitendiameter buisD (mm) 16 | DND - | Buisdiameter (Imperial)D (in) - | AansluitdraadG M6 | Totale hoogteH (mm) 23 | Totale breedteW (mm) 40 | Totale diepteDtT (mm) 12 | Materiaal breedteMW (mm) 12 | Materiaal dikteMT (mm) 1,2 | Schroefmaatds M5 | Max. toegestane belasting FazFa,z (N) 700 | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 100 | Verpakking vorm 2 Kartonnen doos | Verpakking aantal 2 1000 | Materiaallijst |
| Art. nr. 0809018 | Buitendiameter buisD (mm) 18 | DND DN 10 | Buisdiameter (Imperial)D (in) ⅜ | AansluitdraadG M6 | Totale hoogteH (mm) 25 | Totale breedteW (mm) 42 | Totale diepteDtT (mm) 12 | Materiaal breedteMW (mm) 12 | Materiaal dikteMT (mm) 1,2 | Schroefmaatds M5 | Max. toegestane belasting FazFa,z (N) 700 | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 100 | Verpakking vorm 2 Kartonnen doos | Verpakking aantal 2 1000 | Materiaallijst |
| Art. nr. 0809020 | Buitendiameter buisD (mm) 20 | DND - | Buisdiameter (Imperial)D (in) - | AansluitdraadG M6 | Totale hoogteH (mm) 27 | Totale breedteW (mm) 44 | Totale diepteDtT (mm) 12 | Materiaal breedteMW (mm) 12 | Materiaal dikteMT (mm) 1,2 | Schroefmaatds M5 | Max. toegestane belasting FazFa,z (N) 700 | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 100 | Verpakking vorm 2 Kartonnen doos | Verpakking aantal 2 1000 | Materiaallijst |
| Art. nr. 0809022 | Buitendiameter buisD (mm) 22 | DND DN 15 | Buisdiameter (Imperial)D (in) ½ | AansluitdraadG M6 | Totale hoogteH (mm) 29 | Totale breedteW (mm) 48 | Totale diepteDtT (mm) 12 | Materiaal breedteMW (mm) 12 | Materiaal dikteMT (mm) 1,2 | Schroefmaatds M5 | Max. toegestane belasting FazFa,z (N) 700 | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 100 | Verpakking vorm 2 Kartonnen doos | Verpakking aantal 2 1000 | Materiaallijst |
| Art. nr. 0809025 | Buitendiameter buisD (mm) 25 | DND - | Buisdiameter (Imperial)D (in) - | AansluitdraadG M6 | Totale hoogteH (mm) 32 | Totale breedteW (mm) 49 | Totale diepteDtT (mm) 12 | Materiaal breedteMW (mm) 12 | Materiaal dikteMT (mm) 1,2 | Schroefmaatds M5 | Max. toegestane belasting FazFa,z (N) 700 | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 100 | Verpakking vorm 2 Pallet ISO 1 | Verpakking aantal 2 17400 | Materiaallijst |
| Art. nr. 0809028 | Buitendiameter buisD (mm) 28 | DND - | Buisdiameter (Imperial)D (in) - | AansluitdraadG M6 | Totale hoogteH (mm) 35 | Totale breedteW (mm) 54 | Totale diepteDtT (mm) 12 | Materiaal breedteMW (mm) 12 | Materiaal dikteMT (mm) 1,2 | Schroefmaatds M5 | Max. toegestane belasting FazFa,z (N) 700 | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 100 | Verpakking vorm 2 Pallet ISO 1 | Verpakking aantal 2 17400 | Materiaallijst |
| Art. nr. 0809032 | Buitendiameter buisD (mm) 32 | DND DN 25 | Buisdiameter (Imperial)D (in) 1 | AansluitdraadG M6 | Totale hoogteH (mm) 39 | Totale breedteW (mm) 57 | Totale diepteDtT (mm) 12 | Materiaal breedteMW (mm) 12 | Materiaal dikteMT (mm) 1,2 | Schroefmaatds M5 | Max. toegestane belasting FazFa,z (N) 700 | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 100 | Verpakking vorm 2 Pallet ISO 1 | Verpakking aantal 2 17400 | Materiaallijst |
| Art. nr. 0809040 | Buitendiameter buisD (mm) 40 | DND - | Buisdiameter (Imperial)D (in) - | AansluitdraadG M6 | Totale hoogteH (mm) 46 | Totale breedteW (mm) 66 | Totale diepteDtT (mm) 15 | Materiaal breedteMW (mm) 15 | Materiaal dikteMT (mm) 1,2 | Schroefmaatds M5 | Max. toegestane belasting FazFa,z (N) 700 | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 50 | Verpakking vorm 2 Geen verpakking aanwezig | Verpakking aantal 2 - | Materiaallijst |
| Art. nr. 0809047 | Buitendiameter buisD (mm) 47 | DND DN 40 | Buisdiameter (Imperial)D (in) 1½ | AansluitdraadG M6 | Totale hoogteH (mm) 54 | Totale breedteW (mm) 73 | Totale diepteDtT (mm) 15 | Materiaal breedteMW (mm) 15 | Materiaal dikteMT (mm) 1,2 | Schroefmaatds M5 | Max. toegestane belasting FazFa,z (N) 700 | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 50 | Verpakking vorm 2 Pallet ISO 1 | Verpakking aantal 2 5700 | Materiaallijst |
| Art. nr. 0809050 | Buitendiameter buisD (mm) 50 | DND - | Buisdiameter (Imperial)D (in) - | AansluitdraadG M6 | Totale hoogteH (mm) 57 | Totale breedteW (mm) 77 | Totale diepteDtT (mm) 15 | Materiaal breedteMW (mm) 15 | Materiaal dikteMT (mm) 1,2 | Schroefmaatds M5 | Max. toegestane belasting FazFa,z (N) 700 | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 50 | Verpakking vorm 2 Pallet ISO 1 | Verpakking aantal 2 5700 | Materiaallijst |
| Art. nr. 0809063 | Buitendiameter buisD (mm) 63 | DND - | Buisdiameter (Imperial)D (in) - | AansluitdraadG M6 | Totale hoogteH (mm) 70 | Totale breedteW (mm) 89 | Totale diepteDtT (mm) 15 | Materiaal breedteMW (mm) 15 | Materiaal dikteMT (mm) 1,2 | Schroefmaatds M5 | Max. toegestane belasting FazFa,z (N) 700 | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 25 | Verpakking vorm 2 Pallet ISO 1 | Verpakking aantal 2 4350 | Materiaallijst |
