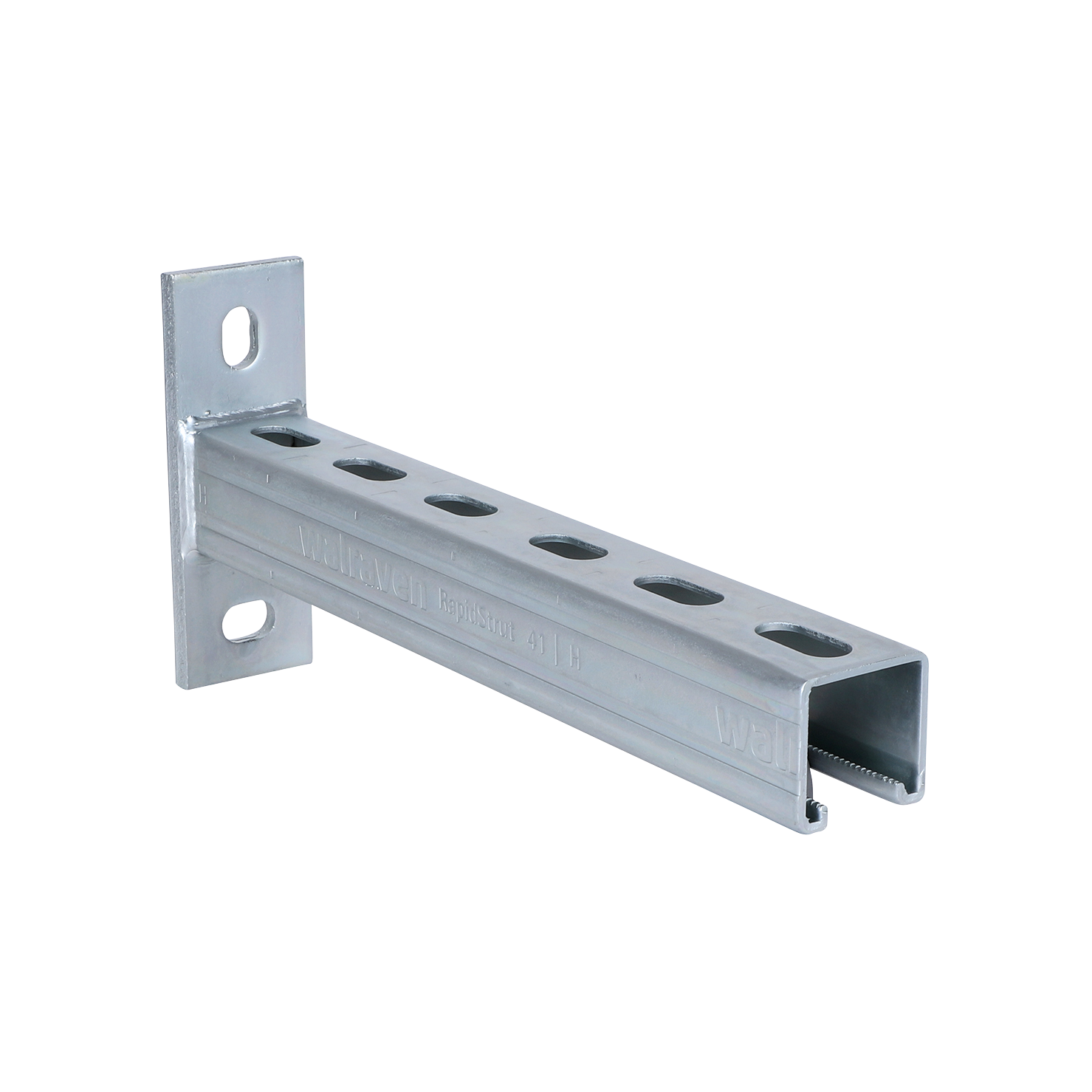

Walraven RapidStrut® Wandconcole (BUP1000)

bevestiging aan wand, vloer of plafond

Voordelen & kenmerken

Muurplaat met gelast Walraven RapidStrut® profiel
Voor snelle en instelbare bevestiging van één of meerdere leidingen
CO2-gelast
voorzien van doorlopend gatenpatroon
met zaagsporen van elk 50 mm aan alle 3 de zijden van het profiel
Goed uitgebalanceerde relatie tussen muurplaat en profiel voor optimaal gebruik van belastingsprestaties
materiaal: profielen gemaakt van staal 1.0038 (S235JR)
Materiaal: muurplaat type 21|H gemaakt van staal 1.0044 (S275JR)
Materiaal: muurplaat type 41 M en H van staal 1.0045 (S355JR)
Product maakt deel uit van het Walraven BIS UltraProtect® 1000 systeem
Geschikt voor binnen- en buitentoepassingen
Doorstaat min. 1.000 uur zoutsproeitest (max. 5% rood roest) volgens ISO 9227
Walraven RapidStrut® type 41 H en hoger is getest op brandveiligheid volgens EN 1366-1
voor meer informatie over de max. toegestane belasting (Fa,z) verwijzen wij naar de railbelastingstabellen of onze online datasheet ‘Walraven RapidStrut® Datasheet'

Art. nr.	Type	Lengte	Totale hoogte	Totale breedte	Totale lengte	Materiaal dikte	Verankeringssleuf	Profiel opening	Hart-tot-hart afstand	Verpakking vorm 1	Verpakking aantal 1	Verpakking vorm 2	Verpakking aantal 2	Materiaallijst
Referentieletter		l	H	W	L	MT	AS	S	k
Eenheidsnaam		(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)
Art. nr. 66084130	Type 41 \| H	Lengtel (mm) 300	Totale hoogteH (mm) 137,5	Totale breedteW (mm) 50	Totale lengteL (mm) 307	Materiaal dikteMT (mm) 7	VerankeringssleufAS (mm) 20x13	Profiel openingS (mm) 22	Hart-tot-hart afstandk (mm) 95	Verpakking vorm 1 Kartonnen doos	Verpakking aantal 1 10	Verpakking vorm 2 Pallet ISO 1	Verpakking aantal 2 450	Materiaallijst
Art. nr. 66084140	Type 41 \| H	Lengtel (mm) 400	Totale hoogteH (mm) 137,5	Totale breedteW (mm) 50	Totale lengteL (mm) 407	Materiaal dikteMT (mm) 7	VerankeringssleufAS (mm) 20x13	Profiel openingS (mm) 22	Hart-tot-hart afstandk (mm) 95	Verpakking vorm 1 Kartonnen doos	Verpakking aantal 1 10	Verpakking vorm 2 Pallet ISO 1	Verpakking aantal 2 320	Materiaallijst
Art. nr. 66082120	Type 21 \| H	Lengtel (mm) 205	Totale hoogteH (mm) 110	Totale breedteW (mm) 50	Totale lengteL (mm) 205	Materiaal dikteMT (mm) 5	VerankeringssleufAS (mm) 18x11	Profiel openingS (mm) 22	Hart-tot-hart afstandk (mm) 70	Verpakking vorm 1 Kartonnen doos	Verpakking aantal 1 10	Verpakking vorm 2 Pallet ISO 1	Verpakking aantal 2 1260	Materiaallijst
Art. nr. 66084145	Type 41 \| H	Lengtel (mm) 450	Totale hoogteH (mm) 137,5	Totale breedteW (mm) 50	Totale lengteL (mm) 457	Materiaal dikteMT (mm) 7	VerankeringssleufAS (mm) 20x13	Profiel openingS (mm) 22	Hart-tot-hart afstandk (mm) 95	Verpakking vorm 1 Kartonnen doos	Verpakking aantal 1 10	Verpakking vorm 2 Pallet ISO 1	Verpakking aantal 2 320	Materiaallijst
Art. nr. 66082130	Type 21 \| H	Lengtel (mm) 300	Totale hoogteH (mm) 110	Totale breedteW (mm) 50	Totale lengteL (mm) 305	Materiaal dikteMT (mm) 5	VerankeringssleufAS (mm) 18x11	Profiel openingS (mm) 22	Hart-tot-hart afstandk (mm) 70	Verpakking vorm 1 Kartonnen doos	Verpakking aantal 1 10	Verpakking vorm 2 Pallet ISO 1	Verpakking aantal 2 630	Materiaallijst
Art. nr. 66084150	Type 41 \| H	Lengtel (mm) 500	Totale hoogteH (mm) 137,5	Totale breedteW (mm) 50	Totale lengteL (mm) 507	Materiaal dikteMT (mm) 7	VerankeringssleufAS (mm) 20x13	Profiel openingS (mm) 22	Hart-tot-hart afstandk (mm) 95	Verpakking vorm 1 Kartonnen doos	Verpakking aantal 1 10	Verpakking vorm 2 Pallet ISO 1	Verpakking aantal 2 320	Materiaallijst
Art. nr. 66082145	Type 21 \| H	Lengtel (mm) 450	Totale hoogteH (mm) 110	Totale breedteW (mm) 50	Totale lengteL (mm) 455	Materiaal dikteMT (mm) 5	VerankeringssleufAS (mm) 18x11	Profiel openingS (mm) 22	Hart-tot-hart afstandk (mm) 70	Verpakking vorm 1 Kartonnen doos	Verpakking aantal 1 20	Verpakking vorm 2 Pallet ISO 1	Verpakking aantal 2 640	Materiaallijst
Art. nr. 66084160	Type 41 \| H	Lengtel (mm) 600	Totale hoogteH (mm) 137,5	Totale breedteW (mm) 50	Totale lengteL (mm) 607	Materiaal dikteMT (mm) 7	VerankeringssleufAS (mm) 20x13	Profiel openingS (mm) 22	Hart-tot-hart afstandk (mm) 95	Verpakking vorm 1 Kartonnen doos	Verpakking aantal 1 8	Verpakking vorm 2 Pallet ISO 1	Verpakking aantal 2 256	Materiaallijst
Art. nr. 66082160	Type 21 \| H	Lengtel (mm) 600	Totale hoogteH (mm) 110	Totale breedteW (mm) 50	Totale lengteL (mm) 605	Materiaal dikteMT (mm) 5	VerankeringssleufAS (mm) 18x11	Profiel openingS (mm) 22	Hart-tot-hart afstandk (mm) 70	Verpakking vorm 1 Kartonnen doos	Verpakking aantal 1 10	Verpakking vorm 2 Pallet ISO 1	Verpakking aantal 2 320	Materiaallijst
Art. nr. 66084175	Type 41 \| H	Lengtel (mm) 750	Totale hoogteH (mm) 137,5	Totale breedteW (mm) 50	Totale lengteL (mm) 757	Materiaal dikteMT (mm) 7	VerankeringssleufAS (mm) 20x13	Profiel openingS (mm) 22	Hart-tot-hart afstandk (mm) 95	Verpakking vorm 1 Kartonnen doos	Verpakking aantal 1 8	Verpakking vorm 2 Pallet ISO 1	Verpakking aantal 2 256	Materiaallijst
Art. nr. 66084030	Type 41 \| M	Lengtel (mm) 300	Totale hoogteH (mm) 137,5	Totale breedteW (mm) 50	Totale lengteL (mm) 307	Materiaal dikteMT (mm) 7	VerankeringssleufAS (mm) 20x13	Profiel openingS (mm) 22	Hart-tot-hart afstandk (mm) 95	Verpakking vorm 1 Kartonnen doos	Verpakking aantal 1 10	Verpakking vorm 2 Pallet ISO 1	Verpakking aantal 2 450	Materiaallijst
Art. nr. 66084198	Type 41 \| H	Lengtel (mm) 1000	Totale hoogteH (mm) 137,5	Totale breedteW (mm) 50	Totale lengteL (mm) 1007	Materiaal dikteMT (mm) 7	VerankeringssleufAS (mm) 20x13	Profiel openingS (mm) 22	Hart-tot-hart afstandk (mm) 95	Verpakking vorm 1 Onverpakt	Verpakking aantal 1 1	Verpakking vorm 2 Pallet ISO 1	Verpakking aantal 2 120	Materiaallijst
Art. nr. 66084045	Type 41 \| M	Lengtel (mm) 450	Totale hoogteH (mm) 137,5	Totale breedteW (mm) 50	Totale lengteL (mm) 457	Materiaal dikteMT (mm) 7	VerankeringssleufAS (mm) 20x13	Profiel openingS (mm) 22	Hart-tot-hart afstandk (mm) 95	Verpakking vorm 1 Kartonnen doos	Verpakking aantal 1 10	Verpakking vorm 2 Pallet ISO 1	Verpakking aantal 2 320	Materiaallijst
Art. nr. 66084199	Type 41 \| H	Lengtel (mm) 1200	Totale hoogteH (mm) 137,5	Totale breedteW (mm) 50	Totale lengteL (mm) 1207	Materiaal dikteMT (mm) 7	VerankeringssleufAS (mm) 20x13	Profiel openingS (mm) 22	Hart-tot-hart afstandk (mm) 95	Verpakking vorm 1 Onverpakt	Verpakking aantal 1 1	Verpakking vorm 2 Pallet ISO 1	Verpakking aantal 2 120	Materiaallijst
Art. nr. 66084060	Type 41 \| M	Lengtel (mm) 600	Totale hoogteH (mm) 137,5	Totale breedteW (mm) 50	Totale lengteL (mm) 607	Materiaal dikteMT (mm) 7	VerankeringssleufAS (mm) 20x13	Profiel openingS (mm) 22	Hart-tot-hart afstandk (mm) 95	Verpakking vorm 1 Kartonnen doos	Verpakking aantal 1 8	Verpakking vorm 2 Pallet ISO 1	Verpakking aantal 2 256	Materiaallijst
Art. nr. 66084115	Type 41 \| H	Lengtel (mm) 150	Totale hoogteH (mm) 137,5	Totale breedteW (mm) 50	Totale lengteL (mm) 157	Materiaal dikteMT (mm) 7	VerankeringssleufAS (mm) 20x13	Profiel openingS (mm) 22	Hart-tot-hart afstandk (mm) 95	Verpakking vorm 1 Kartonnen doos	Verpakking aantal 1 10	Verpakking vorm 2 Pallet ISO 1	Verpakking aantal 2 900	Materiaallijst
Art. nr. 66084120	Type 41 \| H	Lengtel (mm) 200	Totale hoogteH (mm) 137,5	Totale breedteW (mm) 50	Totale lengteL (mm) 207	Materiaal dikteMT (mm) 7	VerankeringssleufAS (mm) 20x13	Profiel openingS (mm) 22	Hart-tot-hart afstandk (mm) 95	Verpakking vorm 1 Kartonnen doos	Verpakking aantal 1 10	Verpakking vorm 2 Pallet ISO 1	Verpakking aantal 2 900	Materiaallijst
