Voordelen & kenmerken

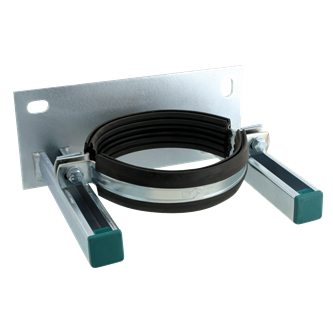

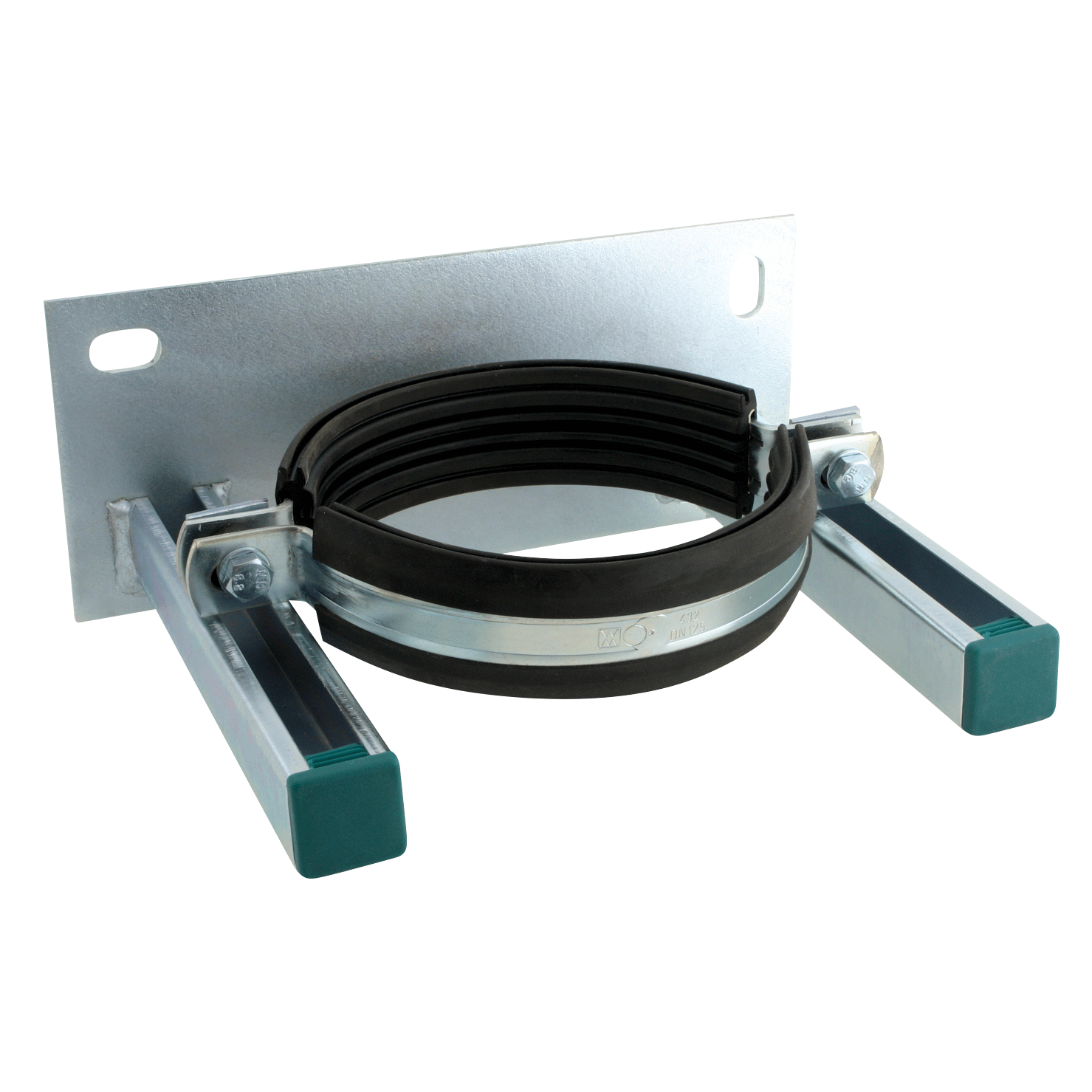

- Eéndelige consoleset met Walraven BISMAT® SL Geleidingsbeugel
- Spanningsvrij bevestigen tijdens traploze aanpassing
- materiaal: staal
- elektrolytisch verzinkt
- Geluidsisolerende voering volgens DIN 4109
.png?w=100){kind=logo}
| Art. nr. | Buitendiameter buis | DN | Hart-tot-hart afstand | Bevestigingssleuf | Afstand 1 | Materiaal dikte | Totale hoogte | Totale breedte | Totale diepte | Max. toegestane belasting Fay | Verpakking vorm 1 | Verpakking aantal 1 | Verpakking vorm 2 | Verpakking aantal 2 | Materiaallijst |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Referentieletter | D | D | k | FS | Dist 1 | MT | H | W | DtT | Fa,y | |||||
| Eenheidsnaam | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (N) | ||||||
| Art. nr. 4323070 | Buitendiameter buisD (mm) 78 | DND DN 70 | Hart-tot-hart afstandk (mm) 144 | BevestigingssleufFS (mm) 23x13 | Afstand 1Dist 1 (mm) 100 | Materiaal dikteMT (mm) 5 | Totale hoogteH (mm) 100 | Totale breedteW (mm) 189 | Totale diepteDtT (mm) 210 | Max. toegestane belasting FayFa,y (N) 3000 | Verpakking vorm 1 Onverpakt | Verpakking aantal 1 1 | Verpakking vorm 2 Pallet ISO 1 | Verpakking aantal 2 125 | Materiaallijst |
| Art. nr. 4323080 | Buitendiameter buisD (mm) 83 | DND DN 80 | Hart-tot-hart afstandk (mm) 149 | BevestigingssleufFS (mm) 23x13 | Afstand 1Dist 1 (mm) 100 | Materiaal dikteMT (mm) 5 | Totale hoogteH (mm) 100 | Totale breedteW (mm) 194 | Totale diepteDtT (mm) 210 | Max. toegestane belasting FayFa,y (N) 3000 | Verpakking vorm 1 Onverpakt | Verpakking aantal 1 1 | Verpakking vorm 2 Pallet ISO 1 | Verpakking aantal 2 125 | Materiaallijst |
| Art. nr. 4323100 | Buitendiameter buisD (mm) 110 | DND DN 100 | Hart-tot-hart afstandk (mm) 174 | BevestigingssleufFS (mm) 23x13 | Afstand 1Dist 1 (mm) 100 | Materiaal dikteMT (mm) 5 | Totale hoogteH (mm) 100 | Totale breedteW (mm) 219 | Totale diepteDtT (mm) 210 | Max. toegestane belasting FayFa,y (N) 3000 | Verpakking vorm 1 Onverpakt | Verpakking aantal 1 1 | Verpakking vorm 2 Pallet ISO 1 | Verpakking aantal 2 120 | Materiaallijst |
| Art. nr. 4323125 | Buitendiameter buisD (mm) 135 | DND DN 125 | Hart-tot-hart afstandk (mm) 201 | BevestigingssleufFS (mm) 23x13 | Afstand 1Dist 1 (mm) 100 | Materiaal dikteMT (mm) 5 | Totale hoogteH (mm) 100 | Totale breedteW (mm) 246 | Totale diepteDtT (mm) 210 | Max. toegestane belasting FayFa,y (N) 3000 | Verpakking vorm 1 Onverpakt | Verpakking aantal 1 1 | Verpakking vorm 2 Pallet ISO 1 | Verpakking aantal 2 125 | Materiaallijst |
| Art. nr. 4323150 | Buitendiameter buisD (mm) 160 | DND DN 150 | Hart-tot-hart afstandk (mm) 224 | BevestigingssleufFS (mm) 23x13 | Afstand 1Dist 1 (mm) 100 | Materiaal dikteMT (mm) 5 | Totale hoogteH (mm) 100 | Totale breedteW (mm) 269 | Totale diepteDtT (mm) 210 | Max. toegestane belasting FayFa,y (N) 3000 | Verpakking vorm 1 Onverpakt | Verpakking aantal 1 1 | Verpakking vorm 2 Pallet ISO 1 | Verpakking aantal 2 100 | Materiaallijst |
| Art. nr. 4323200 | Buitendiameter buisD (mm) 210 | DND DN 200 | Hart-tot-hart afstandk (mm) 274 | BevestigingssleufFS (mm) 23x13 | Afstand 1Dist 1 (mm) 125 | Materiaal dikteMT (mm) 5 | Totale hoogteH (mm) 100 | Totale breedteW (mm) 319 | Totale diepteDtT (mm) 210 | Max. toegestane belasting FayFa,y (N) 3000 | Verpakking vorm 1 Onverpakt | Verpakking aantal 1 1 | Verpakking vorm 2 Pallet ISO 1 | Verpakking aantal 2 80 | Materiaallijst |
Materiaallijst 0
