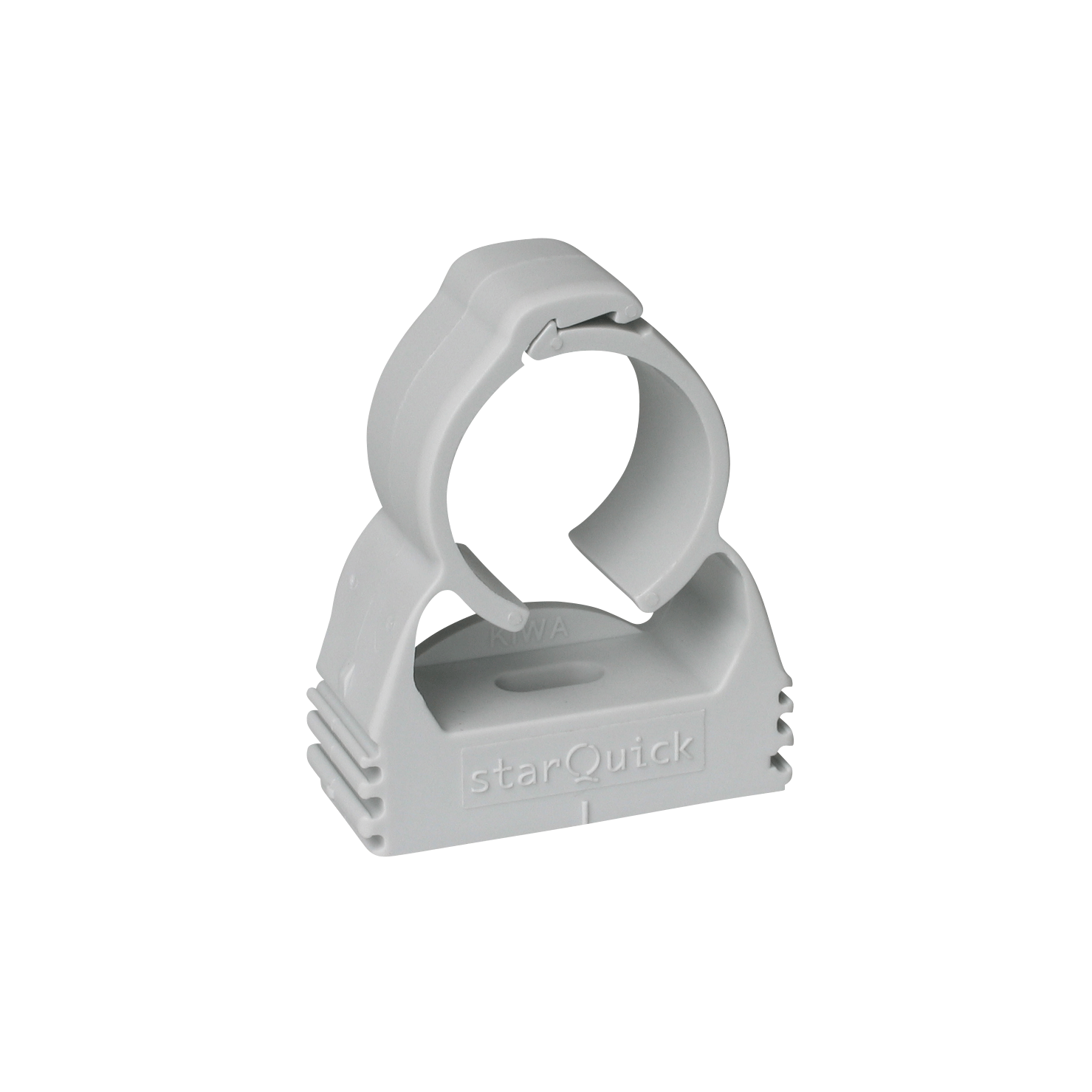

Walraven starQuick® Beugel – M6 (grijs)

Voor het bevestigen van leidingen en leidingen aan de muur, vloer of het plafond

Voordelen & kenmerken

Eéndelige beugel
De beugel sluit door druk op de leiding te zetten
Voor buitengebruik en installaties in zwembaden, chemische fabrieken, zinkfabrieken, enz.
door het gepatenteerde koppelprofiel kunnen 2 of meer beugels (t/m Ø 28 - 32 mm) aan elkaar gekoppeld worden
Met voorgemonteerde M6 moer
materiaal: gemodificeerd PA6 (polyamide), grijs (vlg. RAL 7035)
bestand tegen UV, veroudering, olie en benzine
corrosievrij, recyclebaar, halogeenvrij
Temperatuurbestendigheid van ca. -40 °C tot ca. +90 °C (constant); kortstondig tot ca. +130 °C

Art. nr.	Buitendiameter buis	Totale hoogte	Totale breedte	Totale diepte	Beugel hart afstand hoogte	Hoogte	Aansluitdraad	Max. toegestane belasting Faz	Breukbelasting Fbz	Verpakking vorm 1	Verpakking aantal 1	Verpakking vorm 2	Verpakking aantal 2	Materiaallijst
Referentieletter	D	H	W	DtT	hlc	h	G	Fa,z	Fb,z
Eenheidsnaam	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)		(N)	(N)
Art. nr. 0854612	Buitendiameter buisD (mm) 12-14	Totale hoogteH (mm) 40	Totale breedteW (mm) 29	Totale diepteDtT (mm) 17	Beugel hart afstand hoogtehlc (mm) 25	Hoogteh (mm) 10,6	AansluitdraadG M6	Max. toegestane belasting FazFa,z (N) 180	Breukbelasting FbzFb,z (N) 550	Verpakking vorm 1 Kartonnen doos	Verpakking aantal 1 100	Verpakking vorm 2 Kartonnen doos	Verpakking aantal 2 1200	Materiaallijst
Art. nr. 0854615	Buitendiameter buisD (mm) 14-16	Totale hoogteH (mm) 40	Totale breedteW (mm) 29	Totale diepteDtT (mm) 17	Beugel hart afstand hoogtehlc (mm) 25	Hoogteh (mm) 10,6	AansluitdraadG M6	Max. toegestane belasting FazFa,z (N) 200	Breukbelasting FbzFb,z (N) 600	Verpakking vorm 1 Kartonnen doos	Verpakking aantal 1 100	Verpakking vorm 2 Kartonnen doos	Verpakking aantal 2 1200	Materiaallijst
Art. nr. 0854618	Buitendiameter buisD (mm) 16-20	Totale hoogteH (mm) 44	Totale breedteW (mm) 29	Totale diepteDtT (mm) 17	Beugel hart afstand hoogtehlc (mm) 27	Hoogteh (mm) 10,6	AansluitdraadG M6	Max. toegestane belasting FazFa,z (N) 230	Breukbelasting FbzFb,z (N) 700	Verpakking vorm 1 Kartonnen doos	Verpakking aantal 1 100	Verpakking vorm 2 Kartonnen doos	Verpakking aantal 2 800	Materiaallijst
Art. nr. 0854622	Buitendiameter buisD (mm) 20-23	Totale hoogteH (mm) 48	Totale breedteW (mm) 29	Totale diepteDtT (mm) 17	Beugel hart afstand hoogtehlc (mm) 28	Hoogteh (mm) 10,6	AansluitdraadG M6	Max. toegestane belasting FazFa,z (N) 270	Breukbelasting FbzFb,z (N) 800	Verpakking vorm 1 Kartonnen doos	Verpakking aantal 1 50	Verpakking vorm 2 Kartonnen doos	Verpakking aantal 2 600	Materiaallijst
Art. nr. 0854628	Buitendiameter buisD (mm) 24-28	Totale hoogteH (mm) 54	Totale breedteW (mm) 40	Totale diepteDtT (mm) 17	Beugel hart afstand hoogtehlc (mm) 32	Hoogteh (mm) 10,6	AansluitdraadG M6	Max. toegestane belasting FazFa,z (N) 280	Breukbelasting FbzFb,z (N) 850	Verpakking vorm 1 Kartonnen doos	Verpakking aantal 1 50	Verpakking vorm 2 Kartonnen doos	Verpakking aantal 2 600	Materiaallijst
Art. nr. 0854631	Buitendiameter buisD (mm) 28-32	Totale hoogteH (mm) 61	Totale breedteW (mm) 40	Totale diepteDtT (mm) 17	Beugel hart afstand hoogtehlc (mm) 36	Hoogteh (mm) 10,6	AansluitdraadG M6	Max. toegestane belasting FazFa,z (N) 300	Breukbelasting FbzFb,z (N) 900	Verpakking vorm 1 Kartonnen doos	Verpakking aantal 1 50	Verpakking vorm 2 Kartonnen doos	Verpakking aantal 2 400	Materiaallijst
Art. nr. 0854635	Buitendiameter buisD (mm) 32-35	Totale hoogteH (mm) 65	Totale breedteW (mm) 43	Totale diepteDtT (mm) 17	Beugel hart afstand hoogtehlc (mm) 37	Hoogteh (mm) 10,6	AansluitdraadG M6	Max. toegestane belasting FazFa,z (N) 330	Breukbelasting FbzFb,z (N) 1000	Verpakking vorm 1 Kartonnen doos	Verpakking aantal 1 50	Verpakking vorm 2 Kartonnen doos	Verpakking aantal 2 400	Materiaallijst
Art. nr. 0854638	Buitendiameter buisD (mm) 35-40	Totale hoogteH (mm) 74	Totale breedteW (mm) 47	Totale diepteDtT (mm) 17	Beugel hart afstand hoogtehlc (mm) 44	Hoogteh (mm) 12,1	AansluitdraadG M6	Max. toegestane belasting FazFa,z (N) 330	Breukbelasting FbzFb,z (N) 1000	Verpakking vorm 1 Kartonnen doos	Verpakking aantal 1 25	Verpakking vorm 2 Kartonnen doos	Verpakking aantal 2 300	Materiaallijst
Art. nr. 0854642	Buitendiameter buisD (mm) 40-44	Totale hoogteH (mm) 78	Totale breedteW (mm) 52	Totale diepteDtT (mm) 17	Beugel hart afstand hoogtehlc (mm) 44	Hoogteh (mm) 12,1	AansluitdraadG M6	Max. toegestane belasting FazFa,z (N) 330	Breukbelasting FbzFb,z (N) 1000	Verpakking vorm 1 Kartonnen doos	Verpakking aantal 1 25	Verpakking vorm 2 Kartonnen doos	Verpakking aantal 2 200	Materiaallijst
Art. nr. 0854654	Buitendiameter buisD (mm) 48-55	Totale hoogteH (mm) 91	Totale breedteW (mm) 63	Totale diepteDtT (mm) 17	Beugel hart afstand hoogtehlc (mm) 50	Hoogteh (mm) 12,1	AansluitdraadG M6	Max. toegestane belasting FazFa,z (N) 330	Breukbelasting FbzFb,z (N) 1000	Verpakking vorm 1 Kartonnen doos	Verpakking aantal 1 15	Verpakking vorm 2 Kartonnen doos	Verpakking aantal 2 180	Materiaallijst
