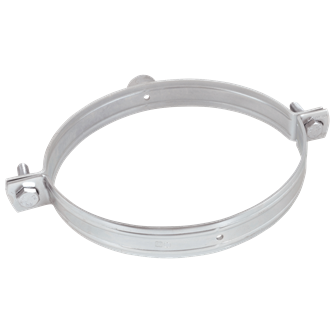

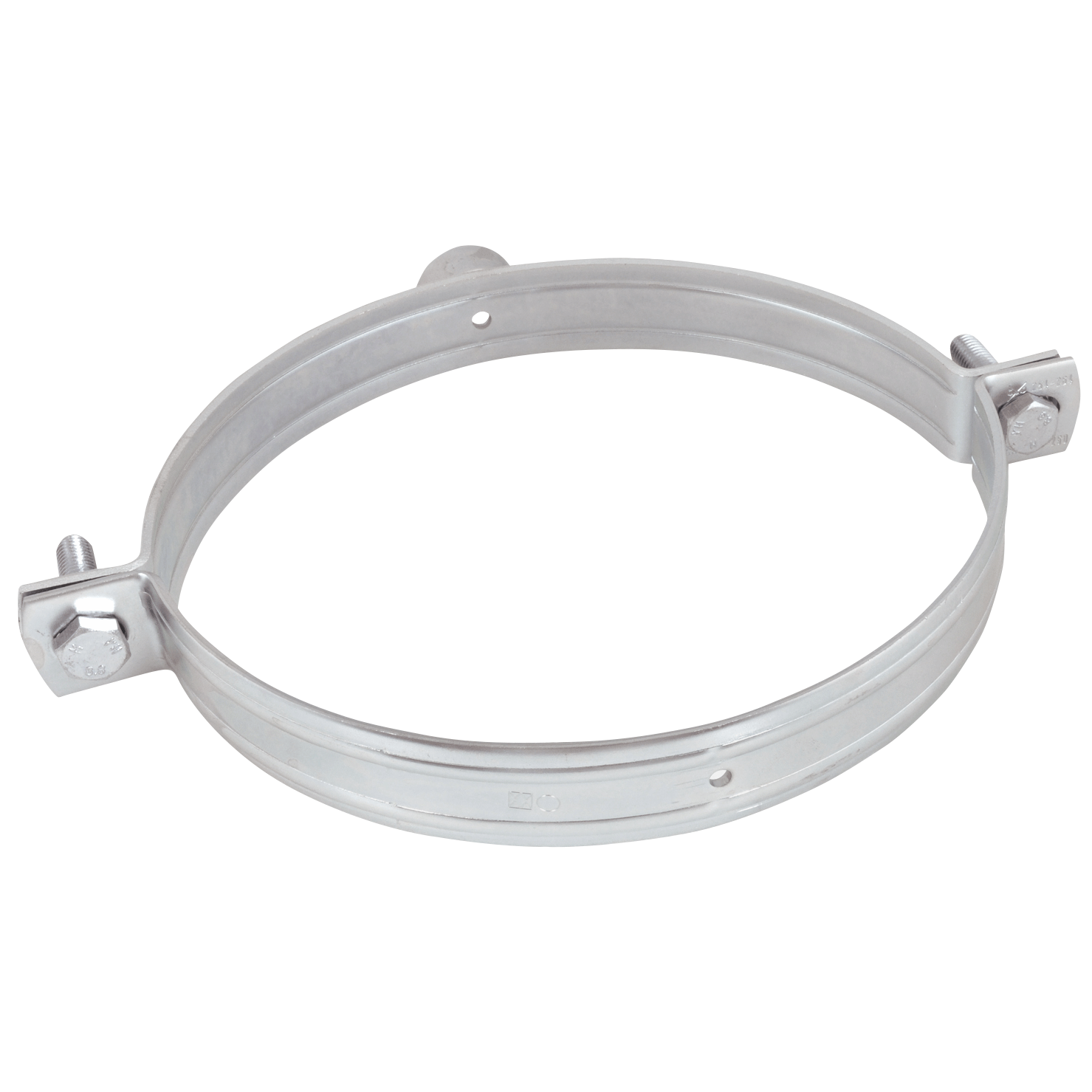

Walraven Zware Uitvoering Beugel HD500 (1″) (BUP1000)
Walraven Zware Uitvoering Beugel HD500 (1″) (BUP1000)

Walraven Zware Uitvoering Beugel HD500 (1″) (BUP1000)

Voor stalen leidingen

Voordelen & kenmerken

  • Tweedelige beugel met twee borgbouten
  • Zware uitvoering
  • Sluitbouten geborgd met anti-verlies onderlegring
  • Met CO2-gelaste moer
  • materiaal: staal
  • oppervlaktebescherming:
  • product maakt deel uit van het Walraven BIS UltraProtect® 1000 systeem
  • geschikt voor binnen- en buitentoepassingen
  • doorstaat min. 1.000 uur zoutsproeitest (max. 5% rood roest) volgens ISO 9227
  • Ook beschikbaar: geluidsisolerende bekleding van siliconenrubber (roodbruin), hittebestendig tot +200 °C (A 35 15)
  • ITB (KOT)
Stel uw vraag

Specificaties en verpakkingen

Product nr. Buitendiameter buisDNBuisdiameter (Imperial)AansluitdraadTotale hoogteTotale breedteTotale diepteMateriaal breedteMateriaal dikteSchroefmaatMax. toegestane belasting FazGoedkeuringenVerpakking vorm 1Verpakking aantal 1Verpakking vorm 2Verpakking aantal 2 Materiaallijst
Referentieletter DDDGHWDtTMWMTdsFa,z
Eenheidsnaam (mm)(″)(mm)(mm)(mm)(mm)(mm)(N)
Product nr.33088169
Buitendiameter buisD (mm)
159-169
DND
-
Buisdiameter (Imperial)D (″)
6
AansluitdraadG
G1"
Totale hoogteH (mm)
200
Totale breedteW (mm)
241
Totale diepteDtT (mm)
38
Materiaal breedteMW (mm)
38
Materiaal dikteMT (mm)
4
Schroefmaatds
M10
Max. toegestane belasting FazFa,z (N)
8200
Goedkeuringen
ITB (KOT)
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
945		Materiaallijst
Product nr.33088183
Buitendiameter buisD (mm)
173-183
DND
-
Buisdiameter (Imperial)D (″)
-
AansluitdraadG
G1"
Totale hoogteH (mm)
214
Totale breedteW (mm)
255
Totale diepteDtT (mm)
38
Materiaal breedteMW (mm)
38
Materiaal dikteMT (mm)
4
Schroefmaatds
M10
Max. toegestane belasting FazFa,z (N)
8200
Goedkeuringen
ITB (KOT)
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
405		Materiaallijst
Product nr.33088202
Buitendiameter buisD (mm)
192-202
DND
-
Buisdiameter (Imperial)D (″)
-
AansluitdraadG
G1"
Totale hoogteH (mm)
233
Totale breedteW (mm)
274
Totale diepteDtT (mm)
38
Materiaal breedteMW (mm)
38
Materiaal dikteMT (mm)
4
Schroefmaatds
M10
Max. toegestane belasting FazFa,z (N)
8200
Goedkeuringen
ITB (KOT)
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
405		Materiaallijst
Product nr.33088227
Buitendiameter buisD (mm)
217-227
DND
DN 200
Buisdiameter (Imperial)D (″)
8
AansluitdraadG
G1"
Totale hoogteH (mm)
258
Totale breedteW (mm)
299
Totale diepteDtT (mm)
38
Materiaal breedteMW (mm)
38
Materiaal dikteMT (mm)
4
Schroefmaatds
M10
Max. toegestane belasting FazFa,z (N)
8200
Goedkeuringen
ITB (KOT)
Verpakking vorm 1
Bundel
Verpakking aantal 1
2
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
400		Materiaallijst
Product nr.33088254
Buitendiameter buisD (mm)
244-254
DND
-
Buisdiameter (Imperial)D (″)
-
AansluitdraadG
G1"
Totale hoogteH (mm)
285
Totale breedteW (mm)
335
Totale diepteDtT (mm)
38
Materiaal breedteMW (mm)
38
Materiaal dikteMT (mm)
4
Schroefmaatds
M12
Max. toegestane belasting FazFa,z (N)
8200
Goedkeuringen
ITB (KOT)
Verpakking vorm 1
Bundel
Verpakking aantal 1
2
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
240		Materiaallijst
Product nr.33088289
Buitendiameter buisD (mm)
279-289
DND
-
Buisdiameter (Imperial)D (″)
-
AansluitdraadG
G1"
Totale hoogteH (mm)
319
Totale breedteW (mm)
368
Totale diepteDtT (mm)
48
Materiaal breedteMW (mm)
48
Materiaal dikteMT (mm)
5
Schroefmaatds
M12
Max. toegestane belasting FazFa,z (N)
12000
Goedkeuringen
ITB (KOT)
Verpakking vorm 1
Bundel
Verpakking aantal 1
2
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
240		Materiaallijst
Product nr.33088325
Buitendiameter buisD (mm)
315-325
DND
DN 300
Buisdiameter (Imperial)D (″)
12
AansluitdraadG
G1"
Totale hoogteH (mm)
355
Totale breedteW (mm)
404
Totale diepteDtT (mm)
48
Materiaal breedteMW (mm)
48
Materiaal dikteMT (mm)
5
Schroefmaatds
M12
Max. toegestane belasting FazFa,z (N)
12000
Goedkeuringen
ITB (KOT)
Verpakking vorm 1
Bundel
Verpakking aantal 1
2
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
200		Materiaallijst
Product nr.33088360
Buitendiameter buisD (mm)
350-360
DND
DN 350
Buisdiameter (Imperial)D (″)
14
AansluitdraadG
G1"
Totale hoogteH (mm)
390
Totale breedteW (mm)
440
Totale diepteDtT (mm)
48
Materiaal breedteMW (mm)
48
Materiaal dikteMT (mm)
5
Schroefmaatds
M12
Max. toegestane belasting FazFa,z (N)
12000
Goedkeuringen
ITB (KOT)
Verpakking vorm 1
Bundel
Verpakking aantal 1
2
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
200		Materiaallijst
Product nr.33088408
Buitendiameter buisD (mm)
398-408
DND
DN 400
Buisdiameter (Imperial)D (″)
16
AansluitdraadG
G1"
Totale hoogteH (mm)
438
Totale breedteW (mm)
488
Totale diepteDtT (mm)
48
Materiaal breedteMW (mm)
48
Materiaal dikteMT (mm)
5
Schroefmaatds
M12
Max. toegestane belasting FazFa,z (N)
12000
Goedkeuringen
ITB (KOT)
Verpakking vorm 1
Bundel
Verpakking aantal 1
2
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
100		Materiaallijst
Product nr.33088458
Buitendiameter buisD (mm)
448-458
DND
DN 450
Buisdiameter (Imperial)D (″)
18
AansluitdraadG
G1"
Totale hoogteH (mm)
488
Totale breedteW (mm)
538
Totale diepteDtT (mm)
48
Materiaal breedteMW (mm)
48
Materiaal dikteMT (mm)
5
Schroefmaatds
M12
Max. toegestane belasting FazFa,z (N)
12000
Goedkeuringen
ITB (KOT)
Verpakking vorm 1
Bundel
Verpakking aantal 1
2
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
100		Materiaallijst
Product nr.33088509
Buitendiameter buisD (mm)
499-509
DND
DN 500
Buisdiameter (Imperial)D (″)
20
AansluitdraadG
G1"
Totale hoogteH (mm)
539
Totale breedteW (mm)
589
Totale diepteDtT (mm)
48
Materiaal breedteMW (mm)
48
Materiaal dikteMT (mm)
5
Schroefmaatds
M12
Max. toegestane belasting FazFa,z (N)
12000
Goedkeuringen
ITB (KOT)
Verpakking vorm 1
Bundel
Verpakking aantal 1
2
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
100		Materiaallijst
Product nr.33088564
Buitendiameter buisD (mm)
554-564
DND
-
Buisdiameter (Imperial)D (″)
-
AansluitdraadG
G1"
Totale hoogteH (mm)
594
Totale breedteW (mm)
644
Totale diepteDtT (mm)
48
Materiaal breedteMW (mm)
48
Materiaal dikteMT (mm)
5
Schroefmaatds
M12
Max. toegestane belasting FazFa,z (N)
12000
Goedkeuringen
ITB (KOT)
Verpakking vorm 1
Bundel
Verpakking aantal 1
2
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
50		Materiaallijst
