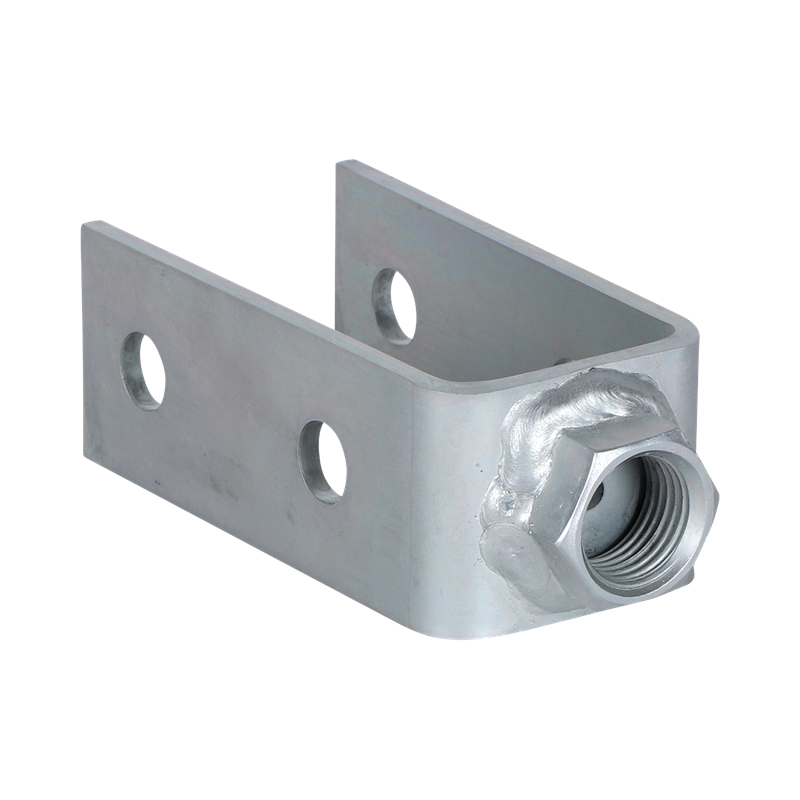

Walraven Strut Adapter dla obejm HD BUP 1/2"

do mocowania obejm HD

66588290 Linia produktów: Walraven RapidStrut®
Pobierz

Uzyskaj wsparcie projektowe

Walraven Strut Adapter dla obejm HD BUP 1/2"

do mocowania obejm HD

66588290

Consent

Funkcje

  • adapter do mocowania obejm HD z przyłączem 1/2" na konsoli RapidStrut
  • odpowiedni do konsol ściennych typu RapidStrut 41|H i 41|M
  • do tworzenia podpór dla rur
  • odpowiednie do zastosowań wewnątrz i na zewnątrz budynków
  • materiał: stal odpuszczana po hartowaniu
  • produkt jest częścią systemu Walraven BIS UltraProtect® 1000
  • odpowiednie także do zastosowań na zewnątrz budynków
  • odporność min. 1000 godzin w teście mgły solnej (max 5% czerwonej rdzy) zgodnie z ISO 9227
Walraven Strut Adapter dla obejm HD BUP 1/2"
Walraven Strut Adapter dla obejm HD BUP 1/2"
Application
Walraven Strut Adapter dla obejm HD BUP 1/2"
Walraven Strut Adapter dla obejm HD BUP 1/2"
Application

Specyfikacje

Walraven RapidStrut® Adapter dla obejm HD BUP

Identyfikacja
Identyfikacja
Numer produktu 66588290

Wymiary produktu
Wymiary produktu
Wysokość (mm) List referencyjny: h 96
Szerokość (mm) List referencyjny: w 40
Długość (mm) List referencyjny: l 42
Grubość materiału (mm) List referencyjny: MT 4
Odległość od osi do osi (mm) List referencyjny: k 50
Całkowita wysokość (mm) List referencyjny: H 115
Całkowita szerokość (mm) List referencyjny: W 50
Całkowita długość (mm) List referencyjny: L 40

Charakterystyka techniczna
Charakterystyka techniczna
Dla rodzaju szyny 41x21, 41x41, 41x51, 41x62, 41x82
Moment obrotowy dla instalacji (Nm) List referencyjny: Tinst 30
Materiał Stal
Jakość materiału St. 1.0332
Odpowiedni dla Profil C
Ochrona powierzchni BUP1000
Obróbka powierzchni Nieleczony

Aprobaty
Aprobaty
Dopuszczenie ITB (KOT) No

Waga
Waga
Obliczona waga (g) 315
Obliczona waga [kg] (kg) 0.32

Opakowania
Opakowania
Opakowanie 1 Kształt Cardboard Box
Opakowanie 1 Ilość 25
Opakowanie 1 Wysokość (mm) 123
Opakowanie 1 Szerokość (mm) 200
Opakowanie 1 Długość (mm) 266
Opakowanie 1 Waga (g) 7990
Opakowanie 2 Kształt Pallet ISO 0-1/1
Opakowanie 2 Ilość 3150
Opakowanie 2 Wysokość (mm) 1005
Opakowanie 2 Szerokość (mm) 1200
Opakowanie 2 Długość (mm) 800
Opakowanie 2 Waga (g) 1030000
Opakowanie 3 Kształt No Pack Type Available

Pliki do pobrania i certyfikaty

H1603 Walraven RapidStrut® Adapter dla obejm HD BUP PDF | PL | Karta katalogowa Pobierz
