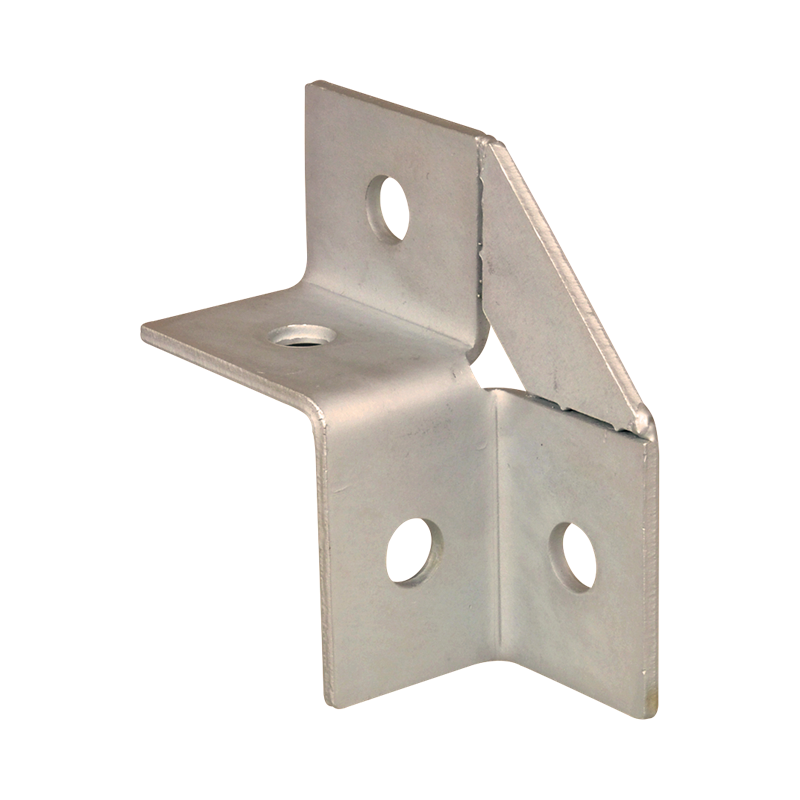

Walraven RapidStrut® Kątownik 2+2/90st 2D STN 105x105
do sztywnych połączeń szyn Strut
Funkcje
- kątownik umożliwia łączenie szyn w różnych konfiguracjach
- silne połączenie poprzez otoczenie szyny
- materiał: stal nierdzewna 1.4401 (AISI 316)
Specyfikacje
Specyfikacja
| Numer produktu | 66597914 |
|---|
Wymiary produktu
| Kąt (°) List referencyjny: a | 90 |
|---|---|
| Wysokość (mm) List referencyjny: h | 56 |
| Szerokość (mm) List referencyjny: w | 41 |
| Długość (mm) List referencyjny: l | 56 |
| Grubość materiału (mm) List referencyjny: MT | 4 |
| Całkowita wysokość (mm) List referencyjny: H | 96 |
| Całkowita szerokość (mm) List referencyjny: W | 45 |
| Całkowita długość (mm) List referencyjny: L | 96 |
Charakterystyka techniczna
| Dla rodzaju szyny | 41x21, 41x41 |
|---|---|
| Materiał | Stal nierdzewna |
| Jakość materiału | 1.4401 (AISI 316) |
| Model | Kąt |
| Odpowiedni dla | Profil C |
| Ochrona powierzchni | Niesklasyfikowany |
| Obróbka powierzchni | Nieleczony |
Aprobaty
| Dopuszczenie ITB (KOT) | Yes |
|---|
Waga
| Obliczona waga (g) | 329 |
|---|---|
| Obliczona waga [kg] (kg) | 0.33 |
Opakowania
| Opakowanie 1 Kształt | Cardboard Box |
|---|---|
| Opakowanie 1 Ilość | 10 |
| Opakowanie 1 Wysokość (mm) | 70 |
| Opakowanie 1 Szerokość (mm) | 200 |
| Opakowanie 1 Długość (mm) | 266 |
| Opakowanie 1 Waga (g) | 3389 |
| Opakowanie 2 Kształt | Pallet ISO 0-1/1 |
| Opakowanie 2 Ilość | 2160 |
| Opakowanie 2 Wysokość (mm) | 984 |
| Opakowanie 2 Szerokość (mm) | 1200 |
| Opakowanie 2 Długość (mm) | 800 |
| Opakowanie 2 Waga (g) | 753024 |
| Opakowanie 3 Kształt | No Pack Type Available |
