Wat is brandwerend afdichten?

Brandwerend afdichten kan het beste worden gedefinieerd als het afdichten van openingen om te voorkomen dat vuur (inclusief rook en hitte) zich kan verplaatsen naar andere compartimenten van het gebouw. De verspreiding van vuur kan worden beperkt en/of vertraagd door het creëren van brandwerende compartimenten die het gebouw onderverdelen (verticaal of horizontaal). In alle gebouwen moet ervoor gezorgd worden dat openingen en gaten brandveilig afgedicht worden om zijwaartse of opwaartse verspreiding van vuur te beperken.

Walraven Brandwerende Producten

Brandmanchetten (inbouw)

Brandmanchetten zijn ontworpen om een opening in de wand – gecreëerd door het doorvoeren van een buis of kabels – af te dichten. In geval van brand zet de brandmanchet uit, waardoor hij de ruimte tussen de buis en de wand opvult. In het geval van kunststof buizen zal de brandmanchet de buis dichtknijpen, waardoor de doorvoer van vuur en rook naar omliggende ruimten wordt voorkomen.

Brandmanchetten (opbouw)

Opbouwmanchetten zijn ontworpen om de doorvoer van brand te voorkomen. Ze werken net als inbouwmanchetten op basis van expansie, waardoor ze de buis dichtdrukken en vuur en rook niet naar andere compartimenten kunnen gaan.

Brandkappen

Brandkappen zijn ontworpen voor de brandbeveiliging van lichtarmaturen in verlaagde plafonds. In het geval van brand zet de binnenkant van de kap uit en vult de beschikbare ruimte op met brandwerende en zeer isolerende verkoling.

Afdichtingsproducten

Brandwerende afdichtingsproducten expanderen bij een hoge temperatuur om de verspreiding van vuur en rook te voorkomen. Er zijn verschillende soorten afdichtingsproducten voor verschillende ondergronden en toepassingen.

Brandhandboek bekijken

Waar moet je aan denken bij  het selecteren van passieve brandbeschermingsproducten?

De selectie en correcte installatie van een brandwerende afdichting kan potentieel levens redden. Het betreft dus een beslissing waar bevoegde instanties bij betrokken moeten worden om te zorgen dat de juiste producten worden gespecificeerd. Alle gebouwen zijn anders, en het is belangrijk om niet alleen te denken aan het product wat je nodig hebt voor de doorvoer, maar ook aan de omgeving en situatie waarin het product wordt geïnstalleerd. Iedere constructie kan anders zijn, dus simpelweg dezelfde afdichting toepassen als in een eerdere situatie kan soms niet de beste oplossing zijn.

Met de enorme verscheidenheid aan brandwerende producten die vereist zijn door het bouwbesluit kan het lastig zijn om te begrijpen welk product u nodig heeft. Het meest eenvoudige antwoord is: allemaal. Een functioneel brandwerend systeem kan alleen worden gemaakt met een combinatie van producten die goed op elkaar aansluiten. Als er één product wordt vergeten of genegeerd, kan de rest van het brandwerende systeem niet goed functioneren..

passive fire protection

how does passive fire protection work

fire protection materials

Neem contact op met onze brandwerende experts

Walraven heeft meer dan 30 jaar evaring met brandwerende systemen. We hebben gewerkt aan enorme brandwerende projecten zoals The Shard (UK) en zijn expert in zowel nieuwbouw als renovatie projecten. Wij staan altijd klaar om uw brandwerende project met u door te nemen en u te helpen met het vinden van de juiste oplossing, het maken van een ontwerp en meer.

fire protection advice

fire stopping system

Hoe kan Walraven helpen met brandwerend doorvoeren en afdichten?

Compleet Brandwerend Systeem

Het Brandwerende Systeem van Walraven bestaat uit een range aan oplossingen voor passieve brandbescherming van mechanische en elektrotechnische installaties. Onze range bevat Walraven Pacifyre® brandmanchetten (opbouw en inbouw), brandwerende mortel en brandwerende kits. Onze producten bieden niet alleen bescherming tegen vuur, maar ook tegen rook en bieden daarnaast geluidsisolatie.

Vereisten & Testen

Onze producten zijn getest en goedgekeurd door verschillende instanties en autoriteiten in heel Europa volgens NEN 6069, NEN 1366 en twintig andere normen. Veel van onze producten zijn ook ETA gecertificeerd. Toch zijn we niet gewoon tevreden met het behalen van de standaard testvereisten. We zijn er trots op dat wij zelf nog extra testen uitvoeren op onze brandwerende producten, om de prestaties van onze producten ook niet-standaard testsituaties te bevestigen.

Installatie

We zijn trots dat we een compleet Brandwerend Systeem kunnen aanbieden wat ook nog eens snel en eenvoudig te installeren is. Hierdoor besparen onze producten u kostbare installatietijd en irritatie door het installeren van ingewikkelde producten. Daarnaast kunnen we ook trainingen en advies op locatie verzorgen. Ons handboek voor brandveilig doorvoeren en bevestigen helpt bij het selecteren van de juiste brandwerende producten.

Renovatie

De brandwerende producten van Walraven kunnen ook gebruikt worden om bestaande brandwerende afdichtingen te vervangen, bijvoorbeeld wanneer deze verkeerd zijn geïnstalleerd of geselecteerd. Dit is een voordeel van de eenvoudige installatie van onze producten. Onze brochure ‘Brandwerende Systemen’ laat de eenvoudige installatie van de Walraven Pacifyre® producten zien, zelfs bij vervanging.

Advies

We zijn altijd bereid om u te voorzien van advies om te garanderen dat aan de vereisten voor het bouwbesluit wordt voldaan. Daarnaast vind u meer informatie in onze ‘How to’s’, of kunt u contact opnemen met onze Accountmanagers of Engineers.

Project Engineering

We herkennen dat het uitzoeken en specificeren van brandwerende producten complex kan zijn. Ons team van Engineers biedt gratis advies, inclusief consultatie om de beste oplossing te vinden voor uw installatie vraagstukken.

Afgeronde Projecten

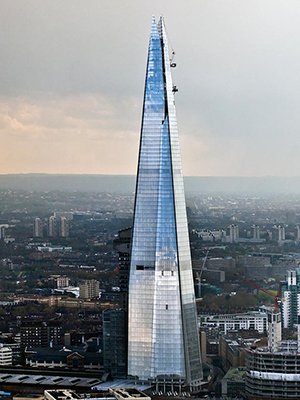

Walraven’s Brandwerende Producten in The Shard

Met zijn 310 meter hoogte is The Shard een van de hoogste gebouwen van Europa. In The Shard vind je restaurants, kantoren en zelfs winkels. In zo’n groot en complex bouwproject was het geen verrassing dat het vinden van een brandveilige oplossing niet eenvoudig was.

In eerste instantie werden er voor dit project generieke producten voorgeschreven, maar de inspectie had hier zijn twijfels bij:

  • Hoe de verspreiding van brand gestopt zou worden in de standleidingen
  • Hoe de brandwerende systemen functie konden behouden gezien de omvangrijke beweging van de constructie

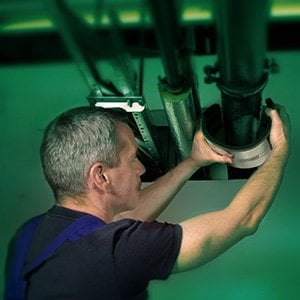

De onderaannemer van The Shard had in een eerder project gebruik gemaakt van de Walraven Pacifyre® MKII Brandmanchet, waardoor hij wist dat dit product geschikt was voor gebruik om bewegende buizen.

De Engineers van Walraven hebben gesproken met de lokale autoriteiten, inspectie en de consultants van The Shard. De werking van de Walraven Pacifyre® MKII werd gedemonstreerd, evenals de eenvoudige installatie.

Hierop werd besloten dat de Walraven Pacifyre® MKII Brandmanchet de beste optie was voor de standleidingen in The Shard.

Voor meer informatie over het brandwerende systeem in The Shard, lees dan hier onze case study.

fire proofing buildings



Een brandwerende oplossing voor expanderend buiswerk

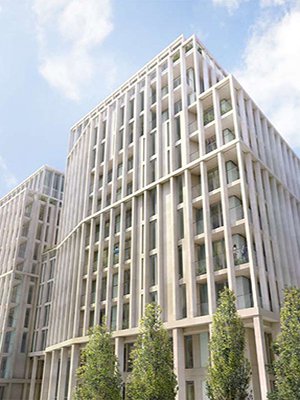

In het hart van Westminster ligt Abell and Cleland, een prestigieus residentieel project. Het hoge gebouw vereiste producten die de expansie en contractie van de buizen konden opvangen.

De buizen in het gebouw vroegen om speciale bevestigingen die de expansie en contractie konden verwerken. Daarnaast waren er ook brandwerende afdichtingen nodig om de gaten in de brandwerende wanden dicht te maken. In dit project waren verschillende ondergronden en buisconstructies die verschillende brandwerende oplossingen nodig hadden.

De vastpunten en schuifstukken die we geleverd hebben boden de mogelijkheid aan de buizen om te kunnen bewegen. De Walraven Pacifyre® MKII werd gebruikt voor de brandwerende doorvoeren, omdat deze brandmanchet de krimp en uitzetting van de buis toelaat zonder dat dit ten koste gaat van de brandveiligheid.

Technisch advies, een ontwerp en advies op locatie waren de services die Walraven in dit project heeft geboden.

Lees onze case study voor meer informatie over onze brandwerende oplossing in Abell en Cleland.

fire stopping on buildings

Meer informatie over onze Brandwerende Systemen

‘How to’ over passieve brandbescherming

Lees hoe u kunt voldoen aan de brandveiligheidseisen.

Lees de ‘How to’

Walraven Brandwerende Systemen

Bekijk al onze brandwerende producten.

Bekijk alle producten

Walraven Brandhandboek

Voor een compleet overzicht van onze brandwerende systemen, toepassingen en de juiste selectie kunt u hier ons brandhandboek bekijken.

Bekijk handboek

Walraven Brandwerende Training

Neem deel aan een brandwerende training bij ons op kantoor in Mijdrecht. Klik hieronder voor meer informatie en aanmelden.

Bekijk workshop

  • 2135XXXXXX_BIS_Pacifyre_AWM_III

    Walraven Pacifyre® AWM III Brandmanchet

    • opbouwmanchet voor het maken van 60 minuten brandwerende buisdoorvoeringen van kunststof buizen (Ø ≤200 mm)
    • voor doorvoeringen in massieve steenachtige wanden (≥80 mm), flexible wanden (≥80 mm), minerale wol schotten (≥60 mm) en steenachtige vloeren (≥150 mm)
    • geschikt voor gebruik in vochtige ruimtes

    Meer informatie

  • 214XXXXXX_BIS_Pacifyre_MK_II_M

    Walraven Pacifyre® MK II Brandmanchet (M) – Klein

    • inbouwmanchet voor het maken van 60 minuten brandwerende buisdoorvoeringen van staal of RVS buizen (Ø ≤ 273 mm) en koperen buizen (Ø ≤ 108 mm) met brandbare isolatie
    • toe te passen in massieve steenachtige wanden (≥70 mm), flexibele wanden (≥70 mm) wandopeningen met minerale wol schot (≥60 mm) en vloeren (≥150 mm)
    • het manchet biedt een gegarandeerde bescherming tegen vuur, rook en geluid

    Meer informatie

  • 2132100600_BIS_Pacifyre_EFC_NL

    Walraven Pacifyre® EFC Brandmanchet

    • manchet op rol voor het maken van 60 minuten brandwerende doorvoeringen van kunststof buizen (Ø ≤160 mm) en multilayer buizen (Ø ≤110 mm) met of zonder isolatie
    • voor doorvoeringen in massieve steenachtige wanden (≥80 mm), flexible wanden (≥80 mm), minerale wol schotten (≥60 mm) en steenachtige vloeren (≥150 mm)
    • geschikt voor moeilijk toegankelijke plaatsen zoals hoeken

    Meer informatie

  • 2190200200

    Walraven Pacifyre® DC Brandkap

    • brandkap voor brandbeveiliging van downlighters en spots Ø ≤270 mm en max. 230 mm hoog, in verlaagde plafonds met brandveiligheidseisen
    • geschikt voor 30 of 60 minuten brandwerende plafonds
    • brandwerend én geluidsisolerend

    Meer informatie
