Stelaż pod centralę to nie bierna podpora. To element, który przez lata współpracuje z instalacją — i od niego zależy, czy ta współpraca będzie bezproblemowa.
Dobór stelaża nie powinien kończyć się na określeniu masy urządzenia, które będzie na nim posadowione. Centrale bowiem generują również obciążenia dynamiczne: wibracje wentylatorów i sprężarek, parcie wiatru (zwłaszcza na otwartych, nieosłoniętych dachach), naprężenia termiczne wynikające z rozszerzalności materiałów. Drgania przenoszone na stelaż, a dalej na konstrukcję dachu, mogą prowadzić do luzowania połączeń, zmęczenia materiału i szybszego zużycia urządzeń.
Dlatego projektując podkonstrukcję, uwzględniamy pełen zakres obciążeń – od statycznych po dynamiczne – aby stelaż aktywnie współpracował z instalacją przez cały okres eksploatacji.
Każda instalacja klimatyzacyjna czy wentylacyjna na dachu ingeruje w jego najbardziej wrażliwą warstwę – hydroizolację. Przy centralach i agregatach ryzyko jest szczególnie wysokie: duże masy, punktowe przekazywanie obciążeń. Niewłaściwie zaprojektowany stelaż może prowadzić do przeciążeń membrany dachowej, a opiłki po cięciu elementów czy błędy montażowe tworzą nieszczelności, które ujawniają się dopiero po czasie.
Konsekwencje? Zawilgocenie warstw dachu, uszkodzenia instalacji prowadzonych poniżej, przestoje operacyjne obiektu. To koszty, których można uniknąć, stosując rozwiązania minimalizujące ingerencję w poszycie – systemy rozkładające obciążenia na większą powierzchnię i kompatybilne z warstwami dachowymi.
| Nośność i stabilność Precyzyjny dobór profili nośnych z uwzględnieniem lokalizacji montażu i sił parcia wiatru – kluczowy przy wąskich, wysokich podkonstrukcjach na otwartych dachach. |
Wibroizolacja Elementy Walraven VibraTek® redukują drgania nawet o 99%, chroniąc konstrukcję budynku przed wibracjami wirujących części urządzeń. |

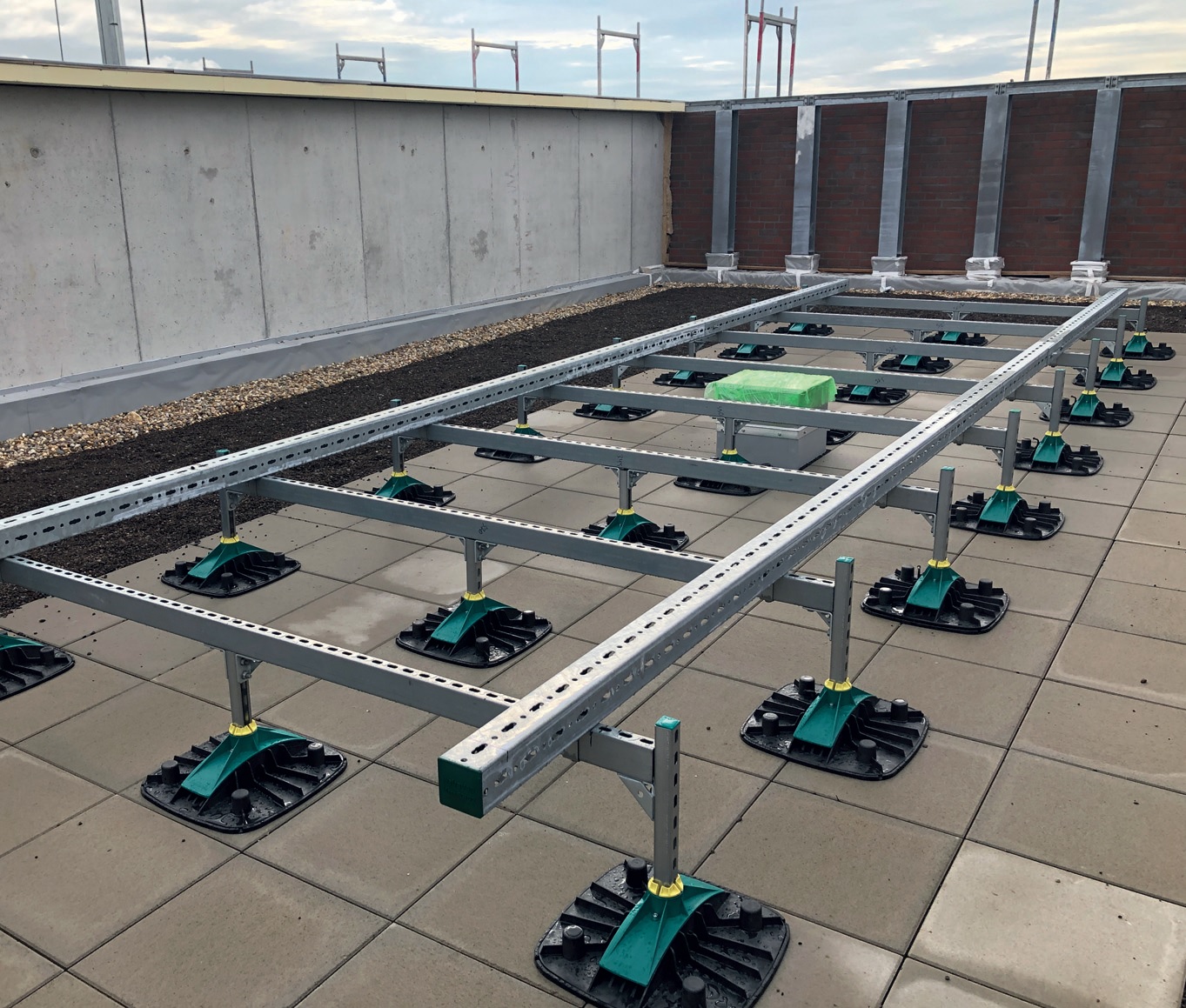

| Obciążenia dachu Właściwy dobór stóp dachowych Walraven Yeti® i uwzględnienie parametru CS(10) izolacji minimalizuje ugięcie warstw i ryzyko zastojów wody. |
Ochrona antykorozyjna Powłoka Bis Ultra Protect® 1000 zapewnia ochronę w środowiskach korozyjnych klas C1–C4 i pozytywnie przechodzi test 1000 h w komorze solnej. Na dachu, przy pełnej ekspozycji na warunki atmosferyczne, to kluczowy parametr. |
| Szczelność przejść Marki dachowe Walraven o zamkniętym profilu tworzą trwałą barierę wodną w miejscach przebicia warstw wykończeniowych dachu. |
Ograniczona nośność dachu Gdy dach nie pozwala na przeniesienie dużych obciążeń punktowych, kluczowe jest odpowiednie rozłożenie masy urządzenia na większą liczbę stóp dachowych i właściwe rozplanowanie podpór względem elementów nośnych konstrukcji. |

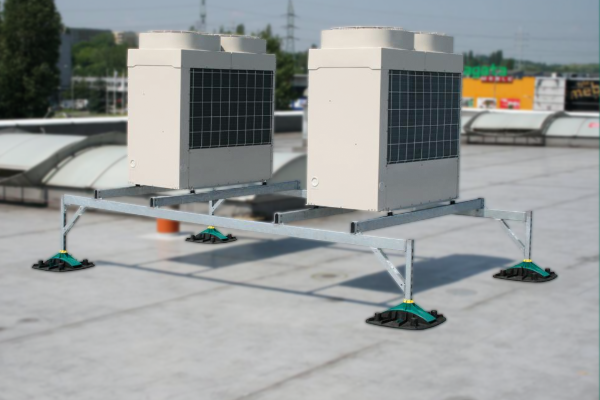

Przy klimatyzatorach typu split, multisplit czy jednostkach VRF o wadze do ok. 80–120 kg najczęściej stosowane są gotowe stelaże – prefabrykowane konstrukcje o ustalonych wymiarach i nośnościach. Montaż jest szybki, dokumentacja jasna, logistyka prosta. Ograniczenie? Sztywność konfiguracji. Przy nietypowej wysokości lub niestandardowym rozstawie stojak katalogowy się nie sprawdzi.

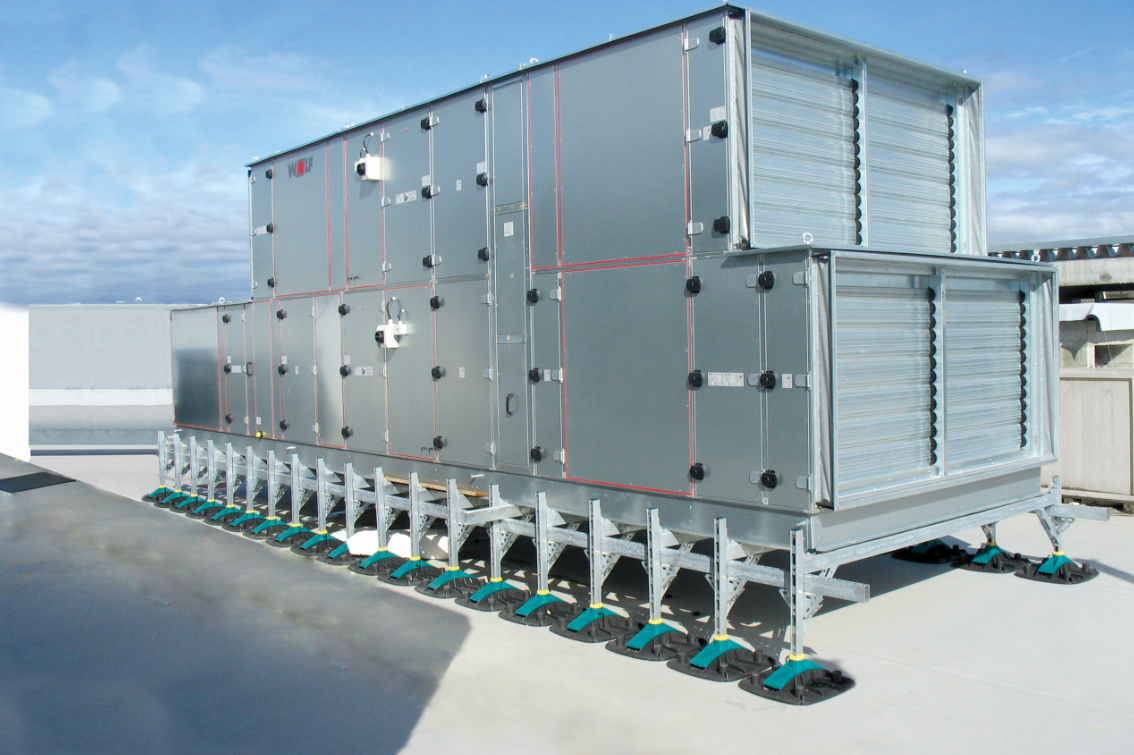

Przy większych centralach i agregatach wybór sprowadza się najczęściej do dwóch rozwiązań.
Wybór wariantu powinien wynikać nie tylko z geometrii urządzenia, ale również z warunków montażowych, wymagań inwestycji i podejścia do przyszłej eksploatacji.
Instalacje chłodnicze stawiają szczególne wymagania w zakresie eliminacji mostków termicznych i kondensacji. Systemy bloków izolacyjnych BISOFIX E i BISOFIX PIR — wykonane ze sztywnej pianki PIR o niskim współczynniku przewodzenia ciepła – w połączeniu z obejmami 2S, Bifix G2 oraz HD500 zapewniają trwałe mocowanie rurociągów bez powstawania mostków termicznych.
Obejma wyprowadzona na zewnątrz warstwy izolacyjnej eliminuje bezpośredni kontakt metalu z rurą. To kluczowy warunek w instalacjach niskotemperaturowych. Bloki BISOFIX dostępne są w zakresie średnic od Ø 8 mm do Ø 406 mm i w wielu wariantach grubości izolacji.
Bezpieczna obsługa i serwisowanie urządzeń na dachu to wymóg wynikający ze współczesnych standardów BHP. Podesty serwisowe Walraven projektowane są zgodnie z normą PN-EN ISO 14122 (Bezpieczeństwo maszyn – Stałe środki dostępu do maszyn).
Konstrukcje oparte na stopach Yeti® i szynach RapidStrut® w powłoce BUP1000 stanowią alternatywę dla rozwiązań spawanych – z elastycznością dopasowania na budowie, ochroną warstw dachu (brak przebijania membrany) i odpornością na korozję.
W wielu przypadkach dostawa i montaż podestów realizowane są na etapie, gdy dach został już wykończony. Właśnie dlatego rozwiązania bezinwazyjne – niewymagające kotwienia do płyty stropowej – są tak istotne. Brak przebicia membrany oznacza zachowanie gwarancji szczelności dachu.
Oferujemy kompleksową usługę prefabrykacji – częściowej lub pełnej – dostosowaną do wymagań konkretnego projektu. Przygotowanie elementów przez doświadczonych specjalistów przyspiesza montaż na placu budowy i minimalizuje ryzyko błędów oraz przestojów.
Na platformie bim.walraven.com udostępniamy biblioteki modeli produktów i rozwiązań systemowych. Oprócz pobierania plików oferujemy plug-in do środowiska Revit, który przyspiesza implementację produktów Walraven bezpośrednio w projekcie.
Dla najczęściej spotykanych scenariuszy montażowych na dachu przygotowaliśmy gotowe, prefabrykowane zestawy – od stelaży pod urządzenia HVAC po przejścia serwisowe nad instalacjami. Dostarczane w kompaktowych opakowaniach, montowane bez spawania i bez specjalistycznego sprzętu. Dla niestandardowych konfiguracji inżynierowie z Działu Technicznego zapewniają indywidualne wsparcie projektowe.
 BIS Yeti® 335 — stelaże (zestaw) Kompletny zestaw do posadowienia jednostek klimatyzacyjnych na dachach płaskich. Prefabrykowany, z matą antypoślizgową i wibroizolacyjną w komplecie. |
 Przejście 1000×1000×440 mm Kompletny zestaw do budowy przejścia nad instalacjami na dachach płaskich. Schody, poręcze i mata antypoślizgowa w komplecie. Dla mniejszych przeszkód. |
 Przejście 2000×1000×880 mm Większy wariant przejścia nad instalacjami — do pokonywania tras rurowych o większej wysokości. Prefabrykowany zestaw w powłoce BUP1000. |
 Przejścia – system modułowy Modułowe elementy do budowy systemu komunikacji na dachach płaskich. Mata antypoślizgowa w komplecie, określona nośność — bez dodatkowych obliczeń. |
Potrzebujesz wsparcia przy doborze konstrukcji?
Nasi inżynierowie pomogą dobrać rozwiązanie dopasowane do Twojego projektu — od koncepcji po dokumentację montażową.
