Kompletny przewodnik o mocowaniu rur
Co to są obejmy do rur ?
Obejmy rurowe to elementy służące do mocowania rur i podwieszania wszelkiego typu instalacji. Aktualnie jest to szeroka grupa specjalistycznych produktów dobieranych indywidualnie, ze względu na typ instalacji, możliwe obciążenia jakim będzie poddawana oraz środowisko w jakim się znajduje.
Występują w wielu wersjach i rozmiarach, mogą być wykonane z różnych materiałów oraz w różnym pokryciu.
Każdy typ instalacji posiada dedykowane produkty do jej zamocowania i odpowiednie systemy rozwiązań. Gdy rury biegną poziomo mogą zostać podwieszone do stropu, sufitu lub zamocowane w podłodze. Natomiast dla rur w układzie pionowym stosuje się odpowiednie mocowania pionowe do ścian i przegród w budynku.
Obejmy stanowią kluczowy element zapewniający bezpieczeństwo i stabilność instalacji z równoczesną możliwością kompensacji ruchu instalacji w ramach zjawiska termorozszerzalności.
Usterka mocowania rur może spowodować znaczące i kosztowne uszkodzenia nie tylko instalacji, ale i całego budynku, dlatego tak ważne są doświadczenie, jakość, bezpieczeństwo i odpowiedni dobór użytych materiałów.
Jakie są główne typy obejm ?

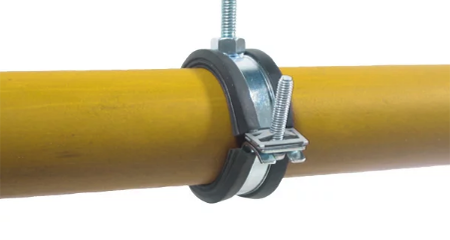

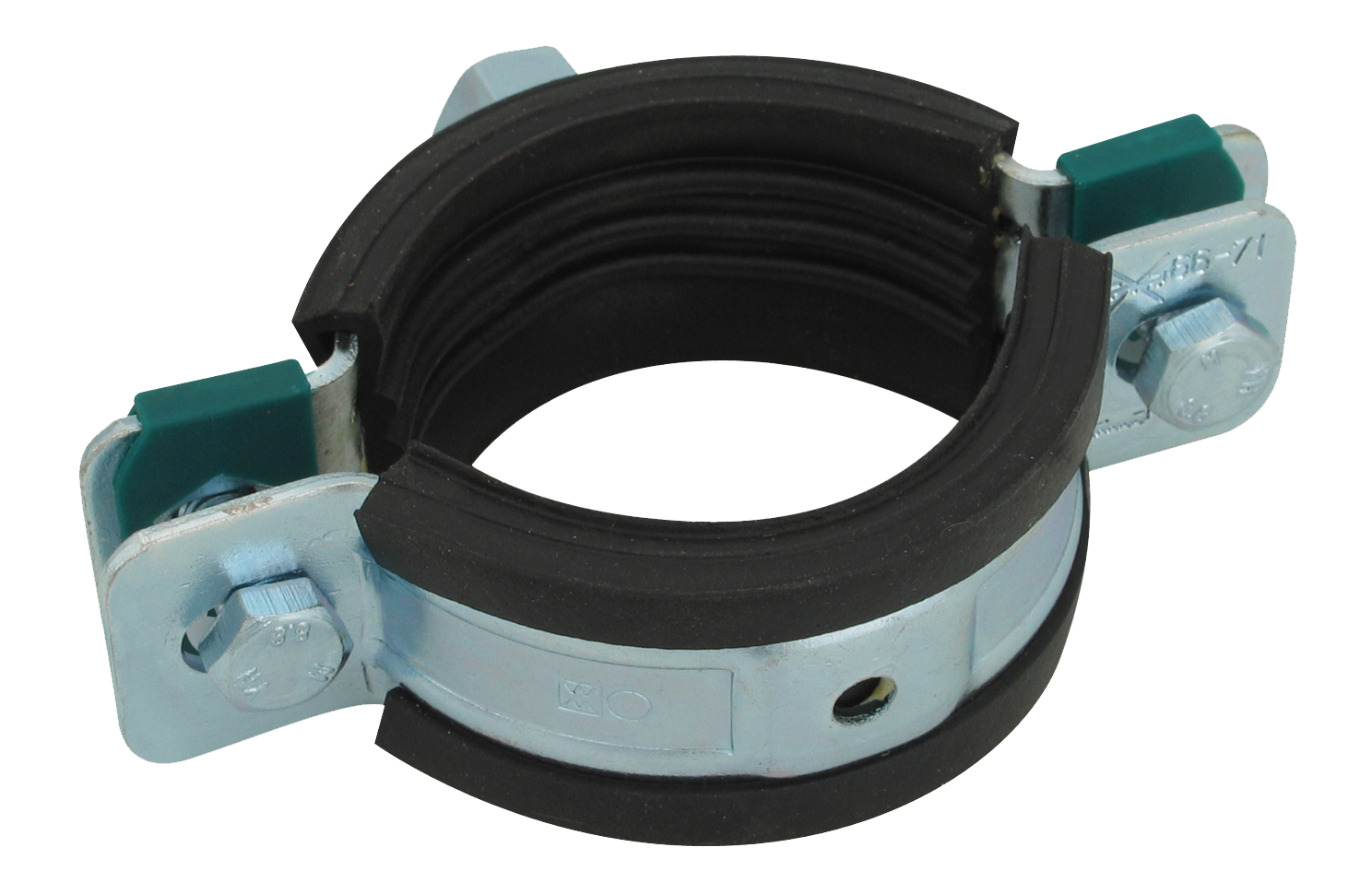

Standardowe obejmy do rur
Obejmy standardowe zazwyczaj składają się z dwóch części i posiadają po każdej stronie zamknięcie. W zależności od przeznaczenia mogą posiadać okładzinę, która utrzymuje rurę i zapewnia tłumienie hałasu płynącego z instalacji.
Klasyczna obejma do rur wciąż podlega ewolucji. Najnowsze modele posiadają jednośrubowe zamknięcie z systemem szybkiego domyku, który pozwala na zamknięcie rury w obejmie poprzez dociśnięcie jedną ręką, bez konieczności użycia narzędzi.
Najlepsze rozwiązanie do prostych instalacji dla rur stalowych i plastikowych.

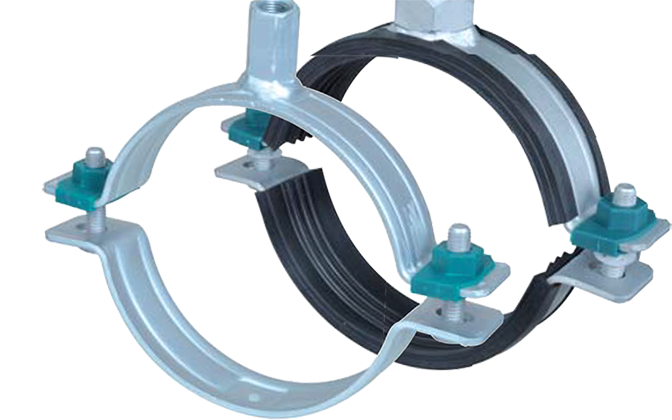

Obejmy do mocowania pionów
Obejmy mocujące BISMAT to systemy dwuśrubowe z funkcją szybkiego zamknięcia. Idealne do zastosowania z konsolą do rur pionowych. Wewnętrzna okładzina EPDM jest odporna na starzenie i zapewnia pełną izolację dźwiękową. Sposób mocowania pozwala na regulowanie odległości pomiędzy ścianą a rurą.
Przeczytaj także o naszym kolejnym rozwiązaniu – konsole do rur pionowych i wybierz odpowiednie dla siebie.
Najlepsze do pionowego mocowania rur z tworzyw sztucznych, stalowych i żeliwnych.
.

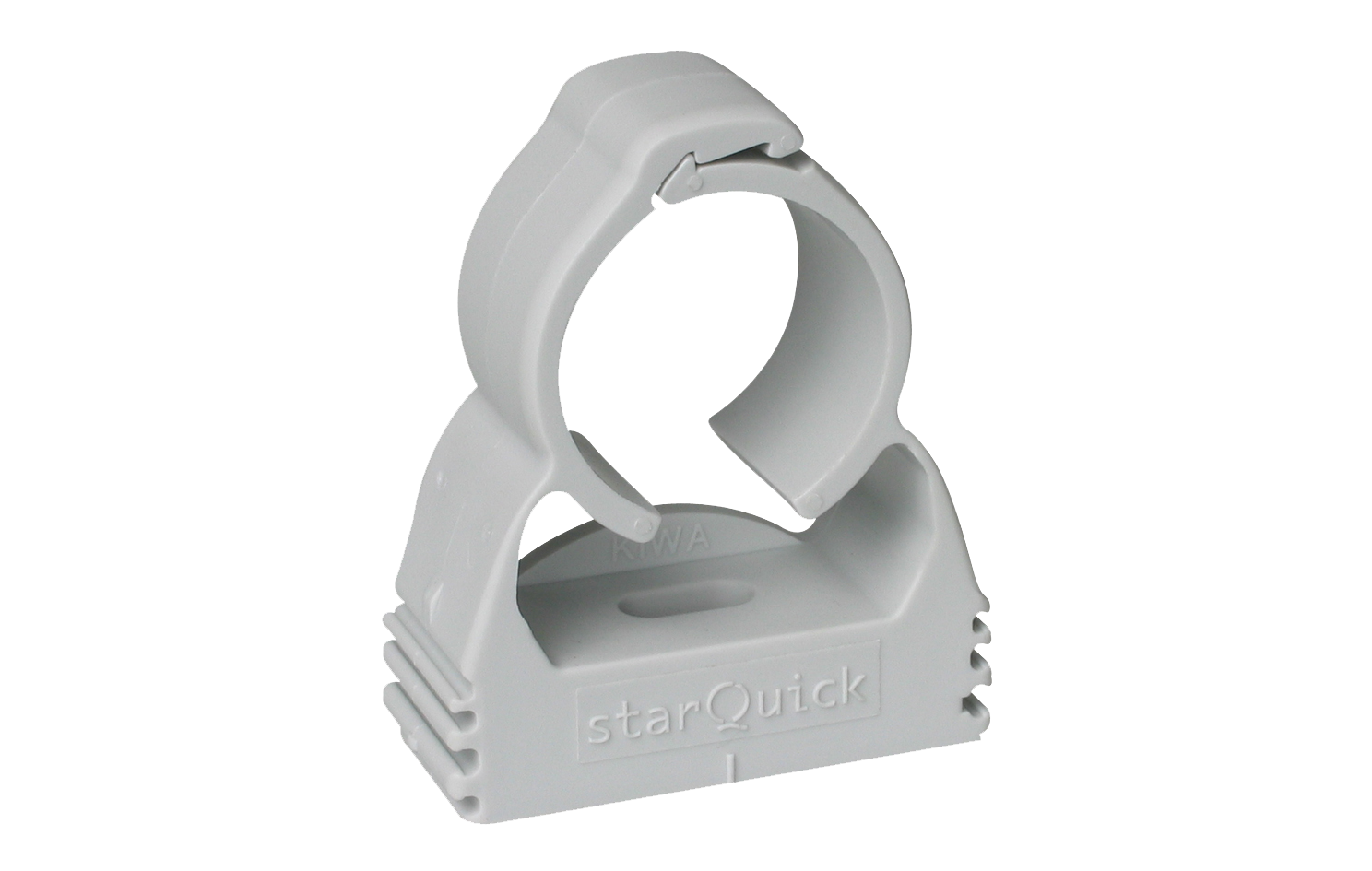

Obejmy tworzywowe
Obejmy tworzywowe są używane głównie do rur tworzywowych oraz miedzianych. Stanowią doskonałe mocowanie rur o małych średnicach i niewielkim obciążeniu.
Polecane do projektów, gdzie wymagana jest duża liczba punktów zamocowań i szybki czas montażu. Obejma wymaga przymocowania wkrętem do podłoża, ale montaż rury w obejmie nie wymaga użycia żadnych narzędzi. Należy jedynie wcisnąć rurę w obejmę i mechanizm samoczynnie zablokuje rurę we właściwym położeniu.
Najlepsze rozwiązanie dla instalacji ogrzewania, instalacji sanitarnych i elektrycznych, również w środowiskach korozyjnych.

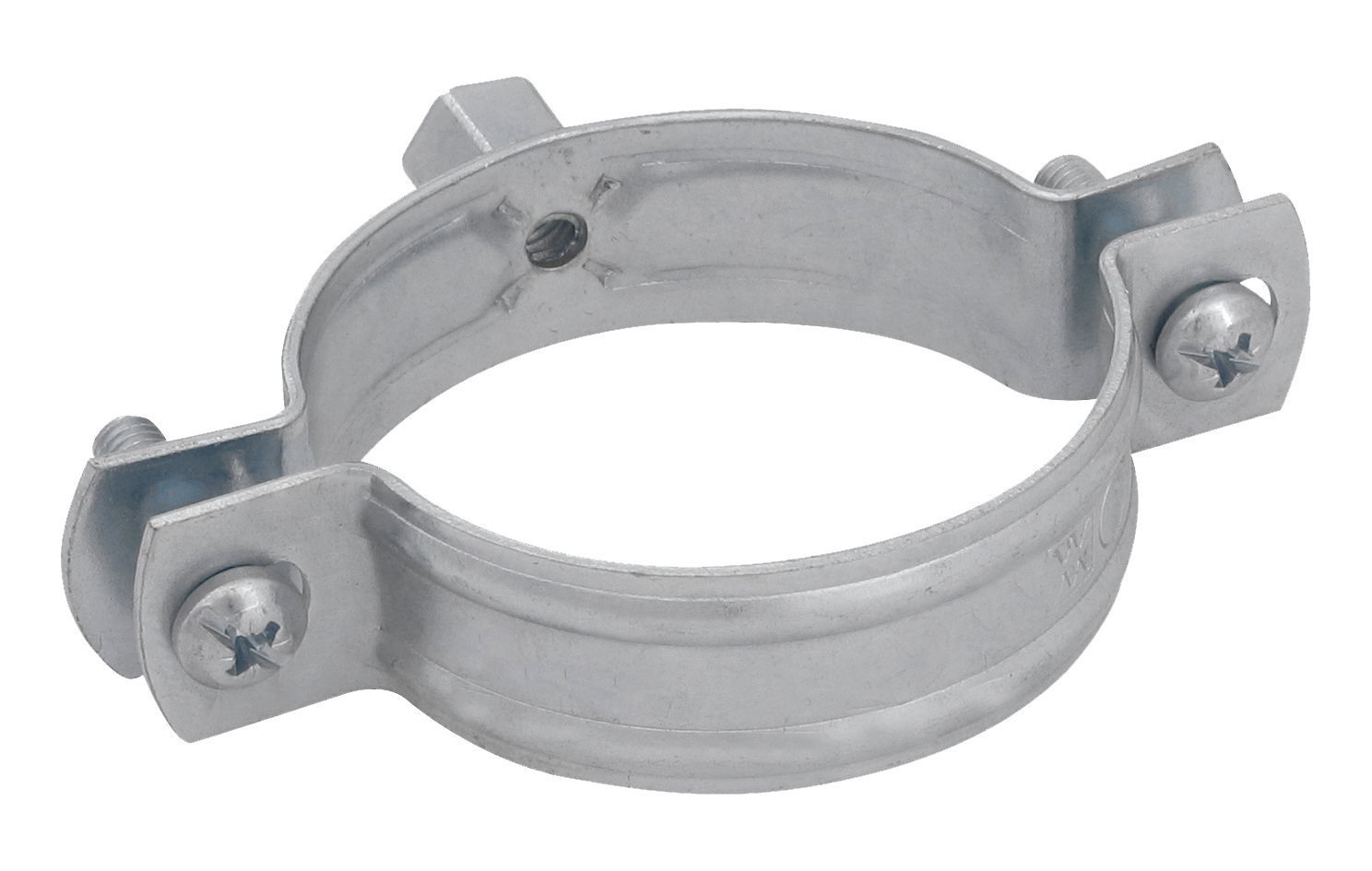

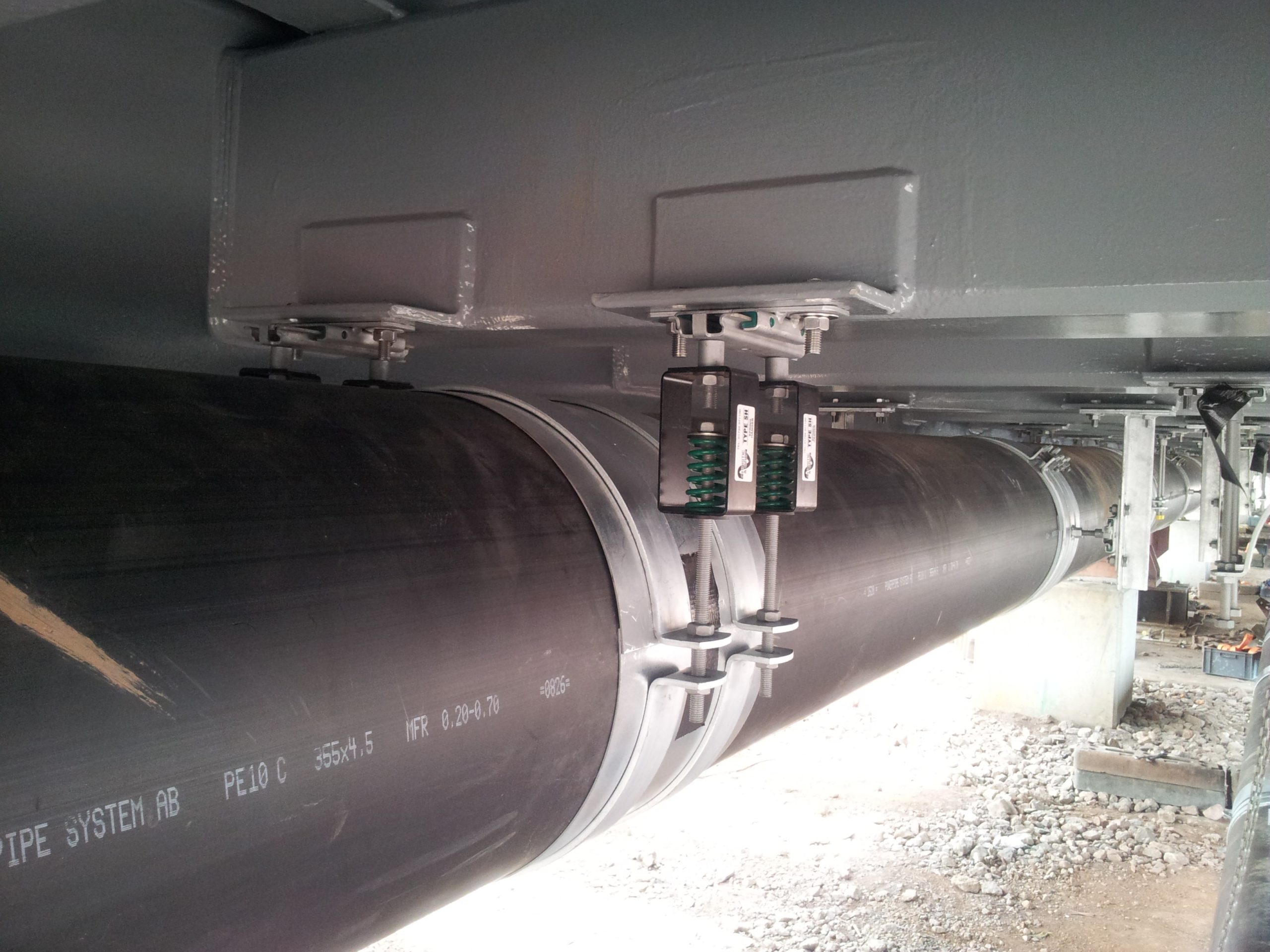

Obejmy do zamocowań ciężkich
Obejmy do ciężkich zamocowań mają masywną budowę i są dedykowane dla instalacji o dużych obciążeniach. Mogą być zamocowane zarówno na zewnątrz, jak i wewnątrz budynku. Są dostępne w wersji z okładziną oraz bez okładziny. Obejmy te są dwuczęściowe z dwiema śrubami zabezpieczającymi, dzięki którym łatwiej je zamocować niż standardowe obejmy.
Najlepsze do bezpiecznych mocowań dla wymagających instalacji zarówno wewnątrz jak i na zewnątrz budynku.
Jak działa obejma ?
Ponieważ istnieje wiele różnych typów obejm do rur każda z nich działa nieco inaczej. W większości przypadków obejmy zaciskają się wokół rury, mocując ją do podłoża lub do konstrukcji z szyn. Po prostu blokują się wokół rury, przylegając ściśle, tak aby instalacja była bezpieczna.
Są również inne typy obejm do rur, które działają nieco inaczej:
- Standardowe obejmy działają przez dokręcenie śrub mocujących znajdujących się na zewnątrz obejmy. Nowoczesne modele mają tylko jedną śrubę zaciskową do szybkiego zamknięcia. Występują też modele posiadające bardziej zaawansowany system z dwoma śrubami, które posiadają dodatkowe elementy takie jak podkładki zapobiegające wypadaniu śruby.
- Obejmy do mocowania pionów działają poprzez mocowanie jednej części obejmy, gdy druga ściśle przylega do ściany rury.

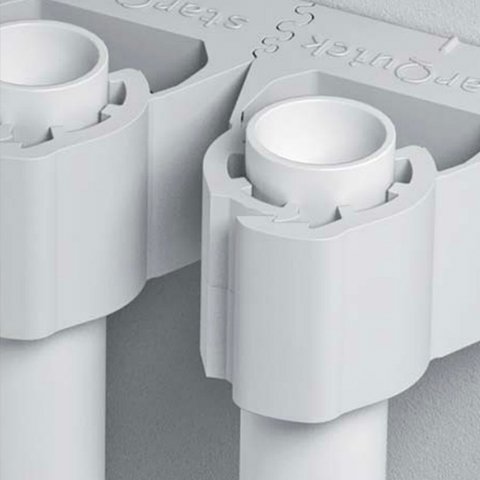

- Obejmy plastikowe mogą pracować w różny sposób. Obejmy z grupy BIS starQuick®, są zwyczajowo montowane do ścian poprzez śruby i kołki, a następnie rura poprzez wciśnięcie jest zamknięta w plastikowej obejmie bez użycia żadnych narzędzi i śrub.
- Obejmy do dużych obciążeń mogą przenosić duże obciążenia dzięki zastosowaniu nakrętki przyłączeniowej, spawanej CO2 , oraz solidnemu zamknięciu.
Sprawimy, że każdy typ mocowania rur będzie prosty.

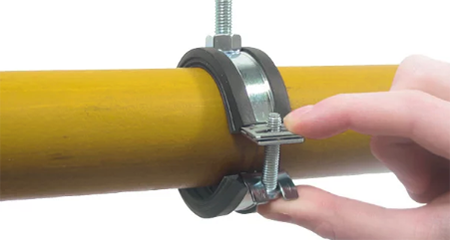

Jeżeli szukasz prostego i szybkiego sposobu mocowania rur odpowiedzią może być zacisk jednośrubowy. Obejma BISMAT Flash to wyjątkowy produkt, który nie wymaga żadnych narzędzi do zamocowania. Wystarczy zacisnąć obejmę jedną ręką i śruba wskoczy na swoje miejsce, a następnie zablokuje się. Obejmy BISMAT Flash są szczególnie użyteczne do mocowania długich instalacji, gdzie szybki montaż pozwala oszczędzić do 40% czasu.

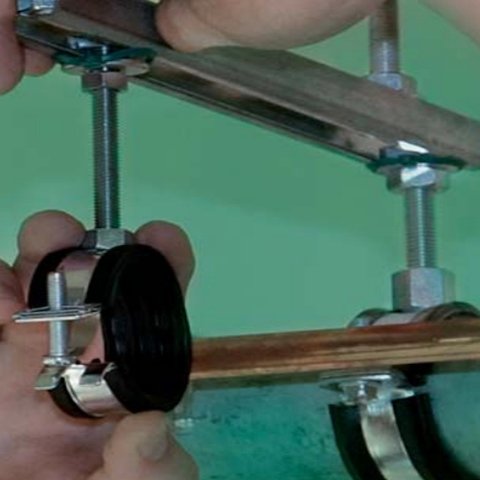

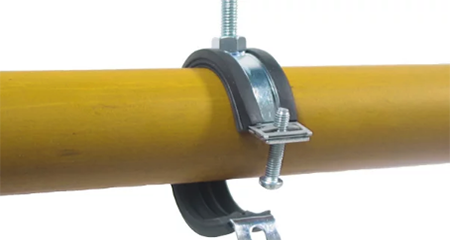

Zdjęcie poniżej pokazuje szybki montaż obejmy Flash
Która obejma jest najlepsza ?
Nie ma jednego, idealnego rozwiązania do wszystkich projektów. Każdy typ instalacji ma dedykowane zamocowania i obejmy. Każdorazowo wybór typu mocowania rur zależy od specyfiki danego projektu, rodzaju instalacji, miejsca montażu i środowiska.
Jakie czynniki należy wziąć pod uwagę podczas wyboru sposobu mocowania ?
Temperatura:
Zmiany temperatury medium powodują pracę całej instalacji. W zależności od typu materiału z jakiego wykonana jest rura, rozszerzalność cieplna może mieć różną intensywność i przebieg. Zmiana temperatury sprawia, że rury rozszerzają się i może dojść do uszkodzenia całej instalacji, a w efekcie nawet do uszkodzeń budynku. Dlatego przed przystąpieniem do wyboru obejm koniecznie przeczytaj jak przebiega rozszerzalność cieplna, a następnie przelicz jak będzie pracowała instalacja w Twoim, konkretnym przypadku.
Waga:
Każdy nasz produkt ma wyliczoną i podaną zalecaną wartość obciążenia, co oznacza, że można wybrać obejmę odpowiednią do przenoszenia wymaganych obciążeń. Jako przykład, może posłużyć obejma do ciężkich zamocowań , która może przenosić wysokie obciążenia zapewniając bezpieczne i stabilne mocowanie. Umożliwia również zwiększenie odległości pomiędzy mocowanymi obejmami z pełnym zachowaniem ich parametrów.
Materiały:
Rury mogą być wykonane z różnych materiałów: stali, miedzi lub tworzywa i w zależności od środowiska będą inaczej się zachowywać. Jest wiele typów materiałów ukrytych pod jedną ogólną nazwą: plastik. Wyróżniamy między innymi: PE, PVC, PA, PP etc. Każdy z tych materiałów ma inną odporność termiczną i inną odporność na substancje chemiczne takie jak: oleje, smary, chlorki oraz kwasy. To powoduje, że każdorazowo należy dobierać typ obejmy do projektu. Przykładowo, rury tworzywowe są zwyczajowo używane razem z obejmami plastikowymi lub metalowymi z okładziną. Użycie metalowej obejmy bez okładziny do mocowania tworzywowej rury może prowadzić do powstawania korozji.
Wyróżniamy kilka typów rur potocznie zwanych metalowymi: stal, żelazo, miedź itp. Typ materiału determinuje jaki rodzaj obejmy należy wybrać: np. obejma ze stali nierdzewnej nie może być zamocowana na rurze miedzianej, ponieważ dojdzie do reakcji pomiędzy metalami. W takim przypadku konieczne jest użycie obejmy tworzywowej lub obejmy z okładziną.
Rozmiar:
Średnica rury ma wpływ na wybór obejmy, ponieważ każdy typ obejm występuje w pewnych zakresach. Większe rury często wymagają dwóch zacisków śrubowych, tradycyjnych mocowań lub rozwiązań dedykowanych, natomiast dla mniejszych średnic są dostępne szybkie w montażu jednozaciskowe obejmy o mniejszym zakresie dostępnych średnic.
Rury o większych średnicach najczęściej wymagają obejm dwuśrubowych lub obejm typu HD, które są dedykowane do dużych obciążeń i zapewniają bezpieczne mocowanie.
Środowisko:
Ważnym czynnikiem decydującym jaką obejmę zamocować jest typ środowiska. Jeśli instalacja będzie zamocowana na zewnątrz budynku przy pełnej ekspozycji na zmieniające się warunki pogodowe, należy wybrać obejmy o podwyższonej odporności na korozję. Wiele z naszych obejm jest dostępnych w pokryciu BIS Ultraprotect 1000 do zewnętrznego montażu.
Jeśli instalacja jest zamocowana w środowisku chemicznym lub w środowisku o warunkach szczególnych takich jak baseny pływackie lub zakłady chemiczne jednym z możliwych rozwiązań może być zastosowanie naszych produktów z grupy starQuick.
Specjalne wymagania:
Niektóre projekty posiadają specjalne wymagania dotyczące m.in. redukcji hałasu lub szybkiego montażu. W takich przypadkach można wybrać dedykowane rozwiązania z naszej oferty.
Przykładowo, jeżeli ze strony inwestora wymagane jest maksymalne skrócenie czasu montażu to zamiast obejm dwuśrubowych wybieramy jednośrubową obejmę do montażu bez narzędzi.
Aby zredukować hałas płynący z instalacji zalecamy wybór obejmy z okładziną EPDM. Wiele z naszych obejm jest certyfikowanych w zakresie izolacji dźwiękowej. Dowiedz się więcej o cichej pracy instalacji.
Jak dobrać rozmiar obejmy do rur?
Aby właściwie dobrać rozmiar obejmy, należy przede wszystkim precyzyjnie ustalić jaki rozmiar mają rury, które należy zamocować. Zwyczajowo średnica rury jest podawana jako średnica nominalna lub średnica zewnętrzna. Średnica nominalna jest to wartość, podająca w prostym przybliżeniu średnicę wewnątrz rury w milimetrach zgodnie z normami EN ISO 6708. Natomiast średnica zewnętrzna d w systemie metrycznym wyrażana jest w milimetrach. Wartość ta określa realną i dokładną średnicę rury według norm DIN EN ISO.

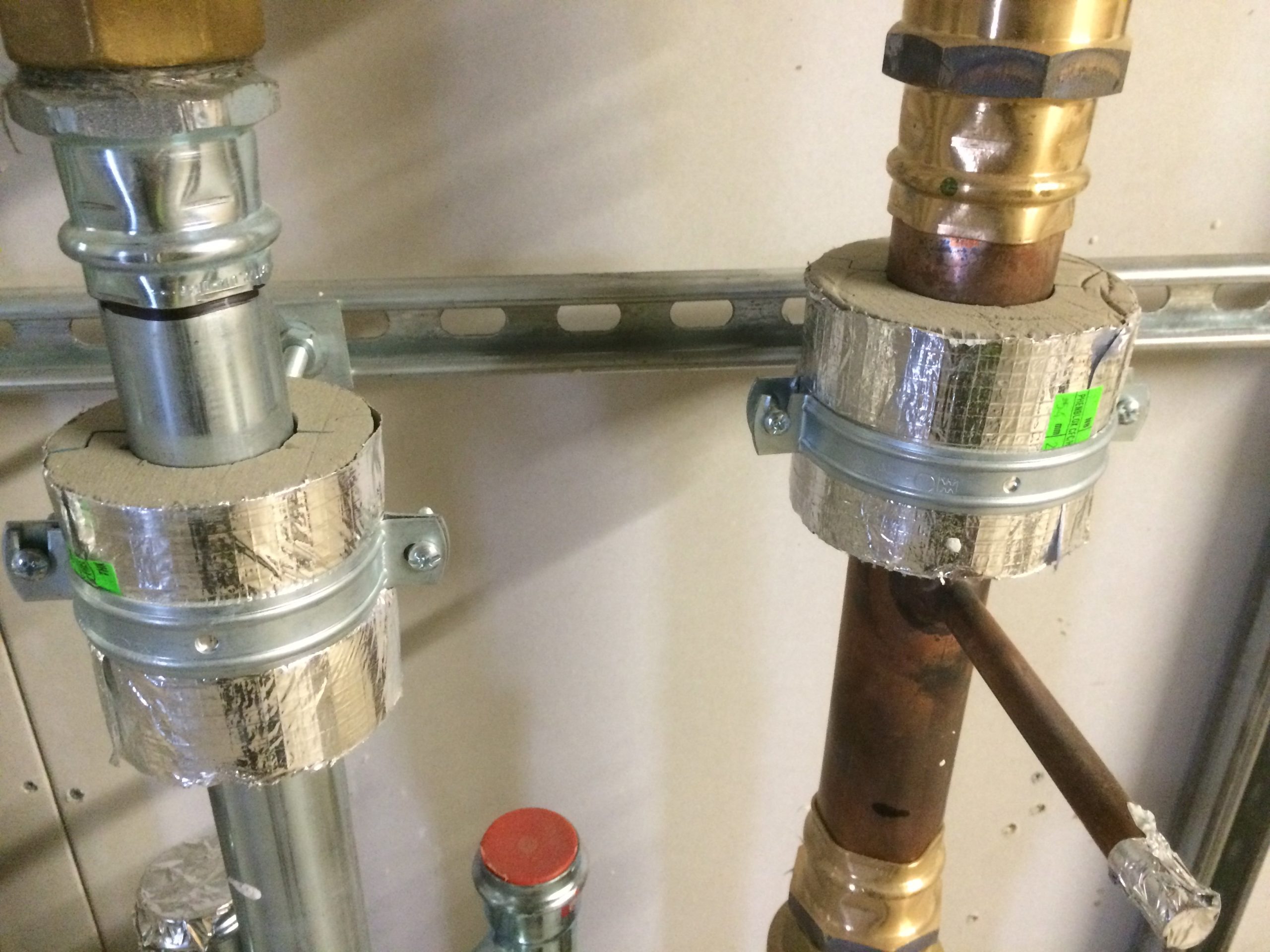

Drugim ważnym aspektem jest to, czy obejma będzie montowana na rurze z izolacją, na przykład z izolacją fenolową lub z bloczkiem drewnianym. W takim przypadku wymagana średnica obejmy będzie większa.
W Walraven oferujemy szeroki zakres regulowanych obejm do rur, które pasują do 99% znanych rozmiarów rur, w tym również obejmy przeznaczone do montażu na rurach z izolacją. Najmniejsza obejma w naszej ofercie ma średnicę 12 mm, a największa 1200 mm. Jeśli jednak Twoja rura wykracza poza ten zakres, możemy wykonać obejmy na indywidualne zamówienie. Skontaktuj się z nami i sprawdź, jak możemy wesprzeć Twój kolejny projekt związany z obejmami do rur.
Tabela przeliczeniowa rozmiarów rur NB/DN
Przygotowaliśmy praktyczną tabelę, która pomoże przeliczyć standardowe rozmiary rur z NB/DN na O/D, czyli średnicę zewnętrzną. Dzięki temu łatwiej dobrać odpowiedni rozmiar obejmy do danej rury. Tabela obejmuje standardowe rozmiary rur stalowych i miedzianych.
Aby pobrać swoją kopię kliknij tutaj.
Obejmy z okładziną
Często w projektach wymagane jest zastosowanie obejm z okładziną. Jest to podyktowane materiałem z jakiego wykonana jest rura lub temperaturą medium płynącego w rurach. Obejmy z okładziną mają również za zadanie niwelować hałas płynący z instalacji.
Wyróżniamy trzy typy okładzin w naszych obejmach:

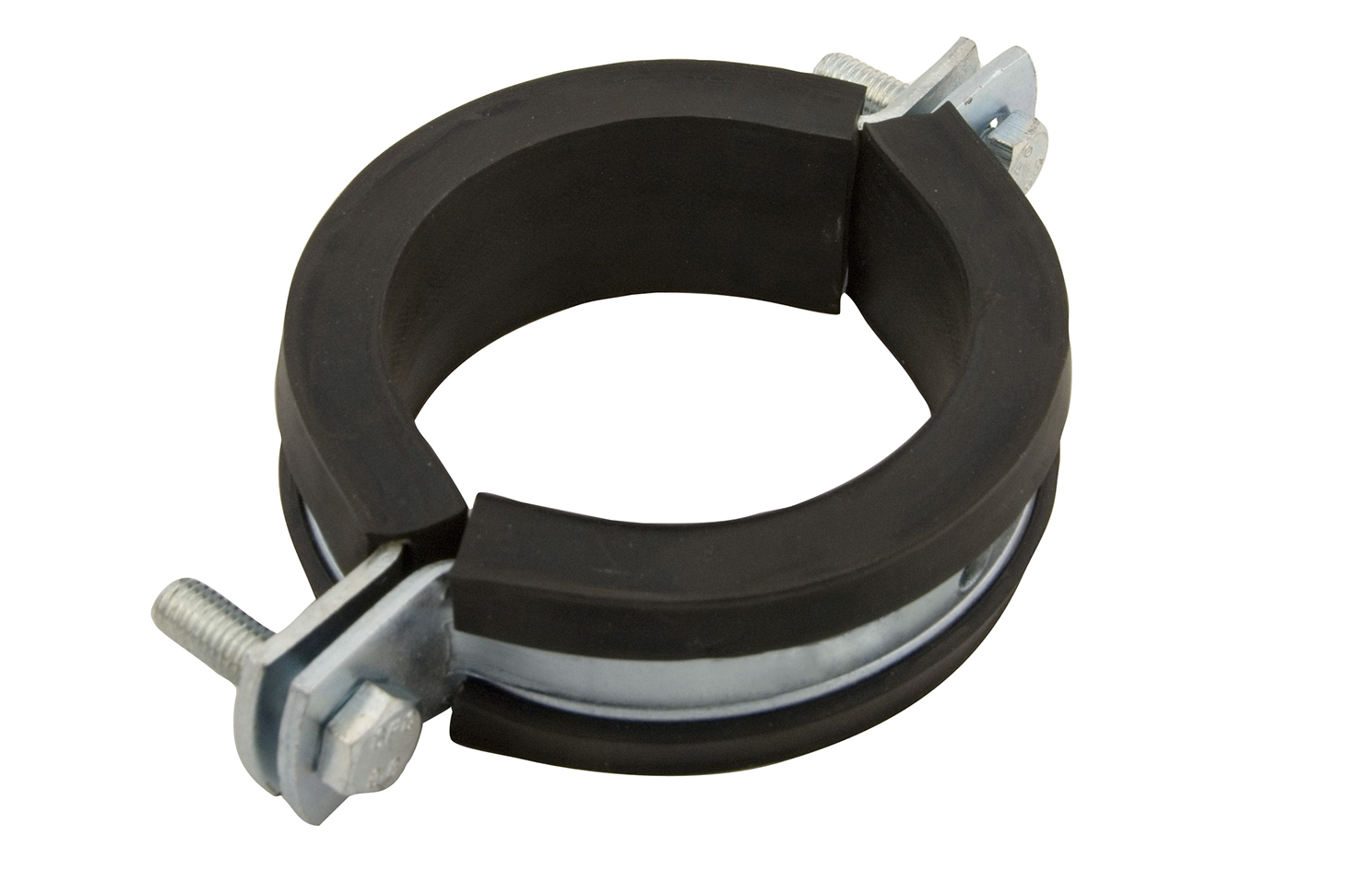

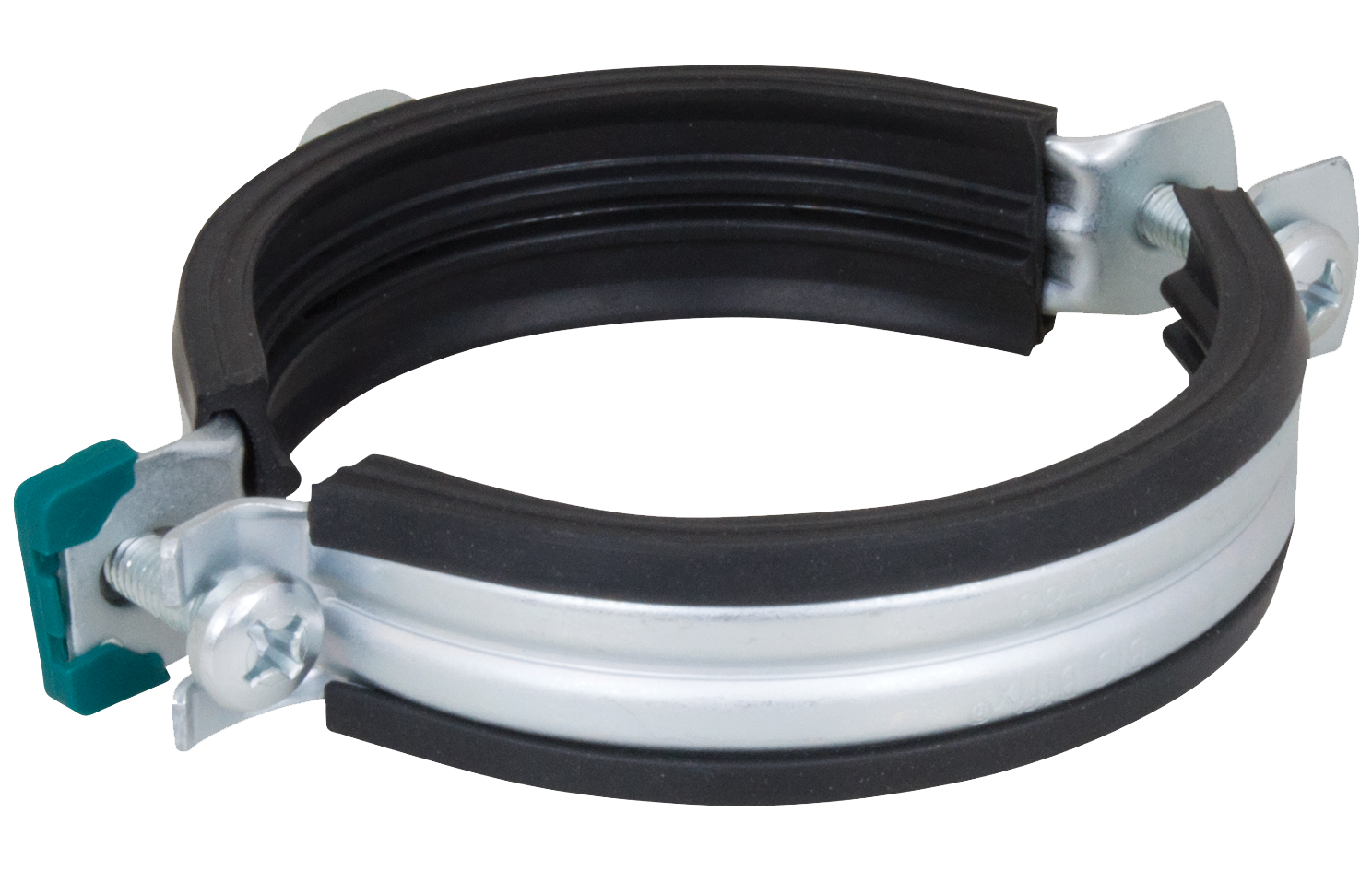

Czarna okładzina:
Obejmy wyposażone w czarną okładzinę wykonaną z EPDM są odpowiednie do mocowania rur wykonanych ze stali, PE i PP. Materiał EPDM nie zawiera chloru i jest odporny na starzenie się. EPDM posiada odporność ogniową zgodnie z DIN 4102 klasa B2 (niepalny).
Po wewnętrznej stronie guma jest uformowana na kształt żeber, co powoduje stabilne zamocowanie rury i brak ruchu w obejmie. W razie potrzeby ruch rury można umożliwić poprzez zastosowanie śrub wahadłowych lub mocowań przesuwnych.

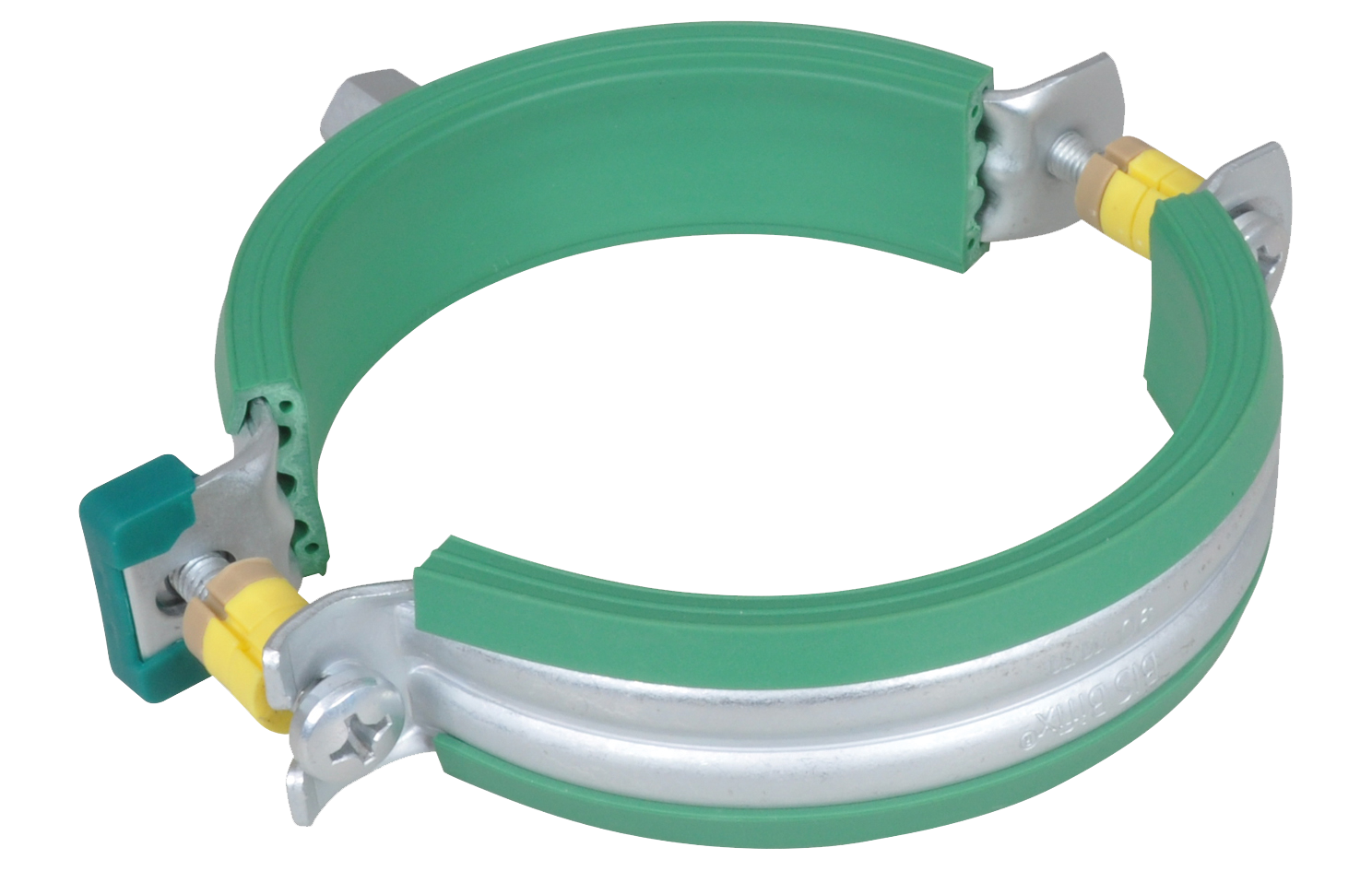

Zielona okładzina:
Zielona okładzina EPDM jest przeznaczona do mocowania rur plastikowych. Wewnętrza część gumy jest wykończona na gładko, dzięki czemu plastikowa rura może się przesuwać. Taka budowa okładziny zapobiega uszkodzeniu i wypychaniu mocowania podczas pracy rury.

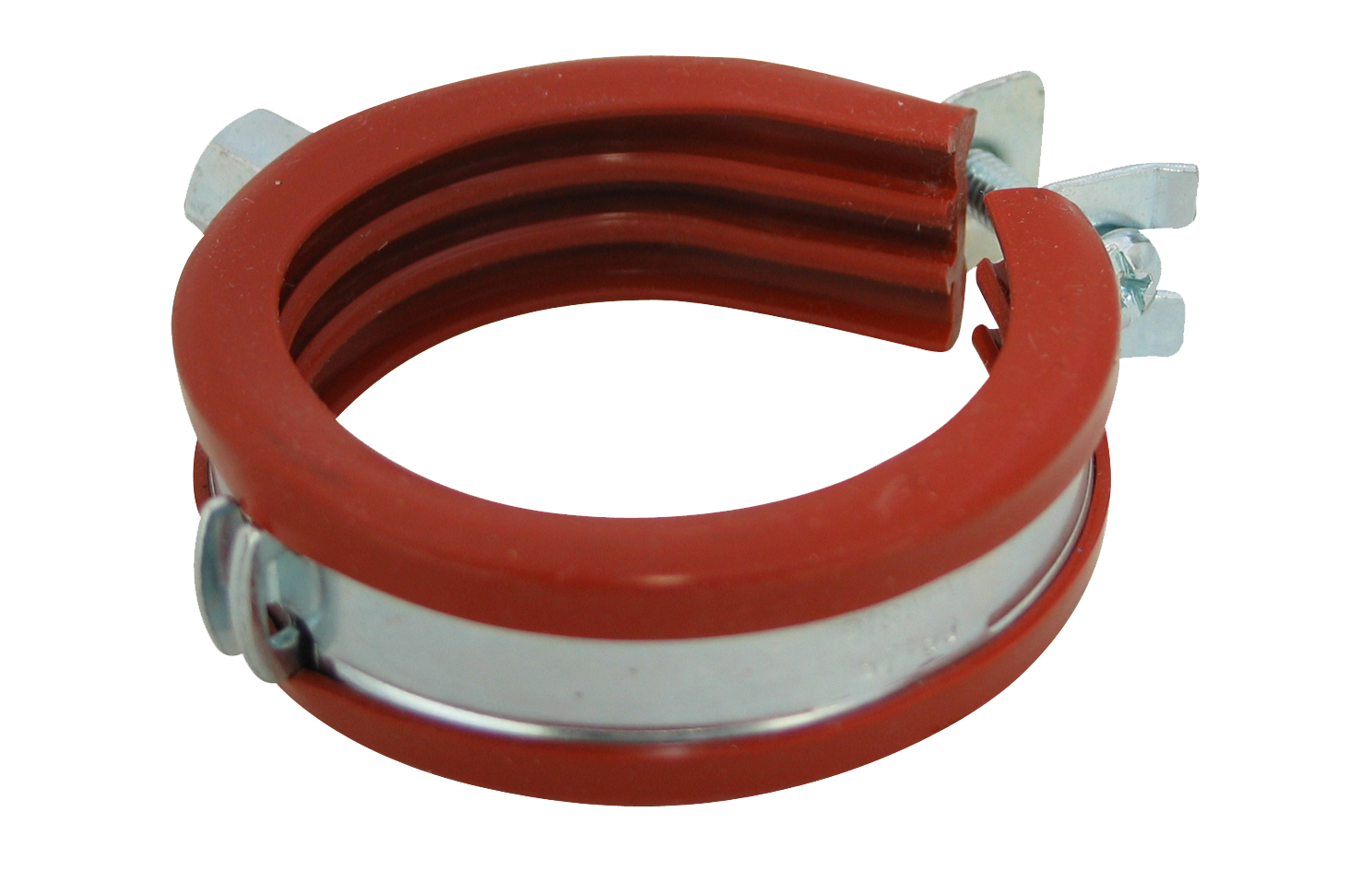

Czerwona okładzina:
Obejmy wyposażone w czerwoną okładzinę mają szczególne zastosowanie. Guma w kolorze brunatno-czerwonym jest wykonana z silikonu, dzięki czemu jest odporna na wysoką temperaturę – aż do 200°C. Jest to doskonałe rozwiązanie do mocowania instalacji z gorącą wodą. Czerwona okładzina izoluje dźwięki i jest odporna na starzenie się.
Wskazówki – przechowywanie obejm
Obejmy z okładziną powinny być przechowywane wg rekomendacji producenta w suchych i stabilnych warunkach. Należy zachować ostrożność i sprawdzić stan okładziny przed montażem, jeżeli obejmy były przechowywane w miejscu o dużych wahaniach temperatury. Jak wiadomo okładzina z EPDM staje się krucha w bardzo niskiej temperaturze oraz może topić się w bardzo wysokiej temperaturze, dlatego zaleca się unikanie ekstremalnych temperatur.
Zachęcamy do zapoznania się z dokumentacją dotyczącą poszczególnych produktów. W przypadku pytań lub wątpliwości zapraszamy do kontaktu z Działem Technicznego Wsparcia Sprzedaży.
Szczegóły oferty Walraven
Szeroki zakres średnic
Posiadamy szeroki zakres średnic obejm do rur i mocowań, które pokrywają 99% wszystkich rynkowych potrzeb dla różnych typów rur i średnic. W wyjątkowych przypadkach, kiedy rura wykracza poza standard możemy przygotować dedykowane rozwiązanie do Twojego projektu.
Oprogramowanie do projektowania i obliczeń
Jako firma o globalnym zasięgu, od wielu lat inwestujemy w nowoczesną technologię. Oprogramowanie, które wciąż rozwijamy wspiera obliczenia i proces projektowania, zapewniając naszym Klientom doskonałe wsparcie techniczne podczas realizacji całego projektu.
100% kontrola jakości
Naszym wyróżnikiem na rynku instalacji są własne fabryki Walraven. Obejmy do mocowania rur są produkowane w naszych zakładach i kontrolowane podczas całego procesu powstawania, od początku do samego końca. Żaden etap produkcji nie jest zlecany na zewnątrz, dzięki czemu mamy 100% kontrolę nad jakością naszych produktów.
Pełne wsparcie projektowe
Zdajemy sobie sprawę, że dobór produktów i właściwe zaprojektowanie może czasem być skomplikowane. Nasz zespół zapewnia bezpłatną pomoc oraz wsparcie na każdym etapie budowy, szczególnie podczas wstępnych konsultacji oraz na etapie projektowania.
Dział Handlowy i Dział Technicznego Wsparcia Sprzedaży to zespół doświadczonych ekspertów. Wieloletnie doświadczenie naszych pracowników, zbudowane podczas wspólnej pracy przy projektach oraz na budowie to gwarancja doskonałej obsługi.
.
Wysoka odporność na korozję
Środowiska korozyjne są klasyfikowane wg skali C1 ( niski poziom korozji ) do C5 ( spodziewany najwyższy poziom korozji środowiska). Walraven produkuje obejmy i elementy mocujące do rur, które są odpowiednie do stosowania w środowiskach C1-C4.

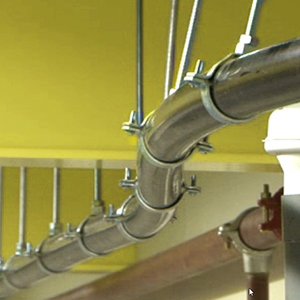

Rozmieszczenie punktów stałych i punktów ślizgowych
Rury zwiększają lub zmniejszają swoje wymiary podczas zmiany temperatury. Podczas projektowania instalacji należy odpowiednio rozmieścić punkty stałe oraz punkty ślizgowe, aby ruch instalacji był przewidywalny i nie spowodował uszkodzeń budynku.
Nasze obejmy i mocowania rur mogą być używane jako punkty stałe, punkty ślizgowe lub podpory przesuwne. W ten sposób zapewniamy bezpieczny ruch rury w zadanym kierunku, eliminując ryzyko awarii instalacji. Przeczytaj więcej o rozszerzalności cieplnej.
Ekstremalne testy
Projektując nasze produkty wychodzimy daleko poza istniejące wytyczne. Nasze obejmy testujemy nie tylko zgodnie ze standardami RAL. We własnym zakresie również testujemy nasze obejmy – dzięki temu wiemy wszystko o obejmach !
Pełny system montażowy – od pojedynczej kotwy do pełnego rozwiązania !
Walraven posiada szeroką ofertę zamocowań , a obejmy to jedna z naszych największych grup produktowych. Od pojedynczej kotwy, czyli mocowania punktowego, poprzez obejmy, szyny możemy dostarczyć pełne rozwiązanie do mocowań instalacji i urządzeń, niezależnie od ich wielkości.
Nasze produkty są zestawione w następujące grupy: zamocowania lekkie, ciężkie, przemysłowe, podpory dachowe, produkty do konstrukcji lekkich. Przeczytaj czym charakteryzują się nasze systemy mocowania instalacji.
Kompletny system mocowania Walraven
Poza szeroką gamą obejm produkujemy również wszystkie elementy, które razem tworzą kompletny system mocowania rur. Należą do nich m.in.:
- Szyny montażowe – od lekkich szyn, przez profile montażowe, po wytrzymałe szyny Maxx
- Akcesoria do szyn – m.in. nakrętki ślizgowe, łączniki, kątowniki
- Kotwy – mechaniczne i chemiczne
- Akcesoria gwintowane – pręty, nakrętki, śruby
- Punkty stałe – jeśli trzeba nadać kierunek wydłużeniom termicznym
- Mocowania lekkie – np. kołki z tworzywa, wkręty

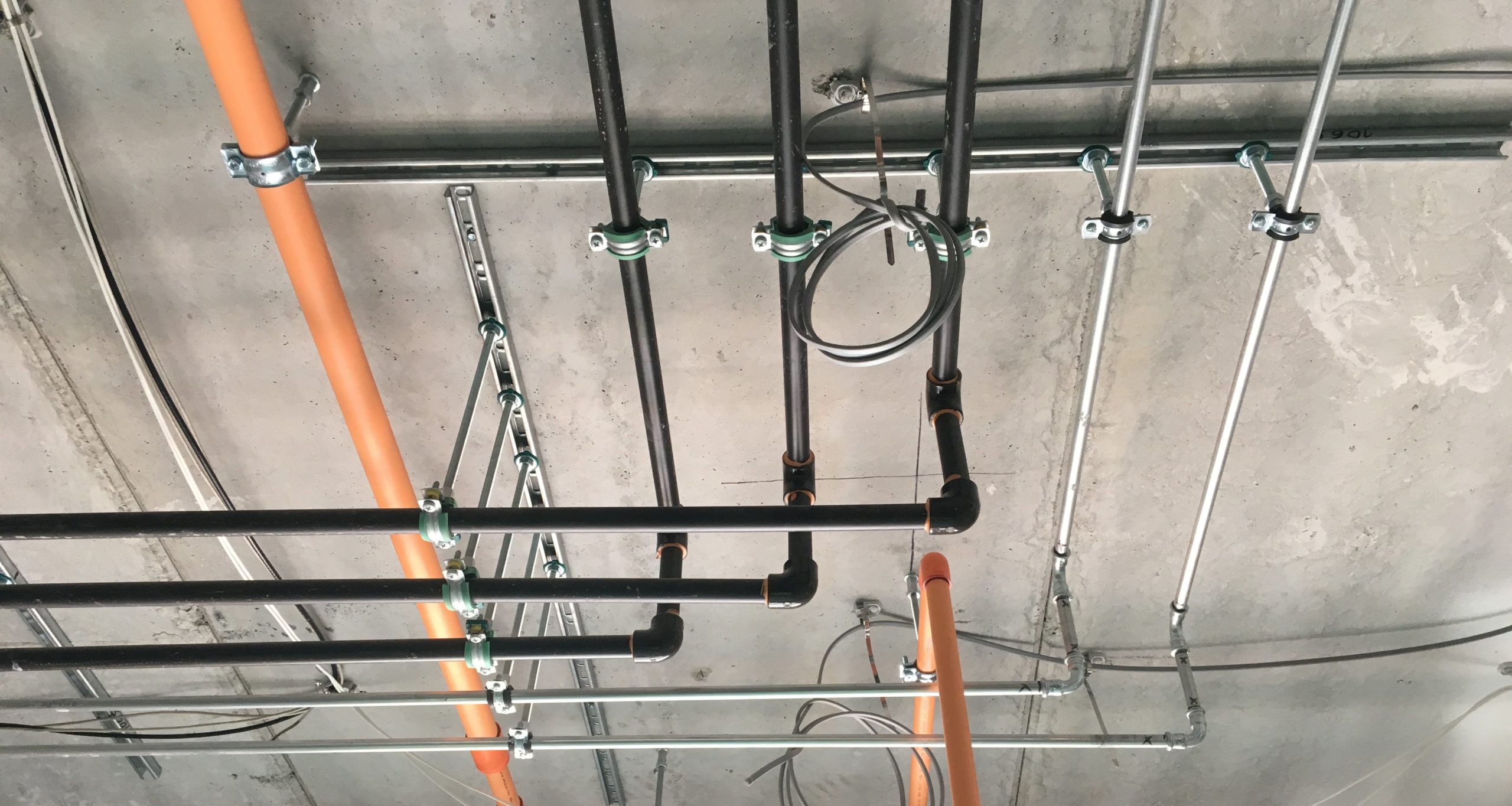

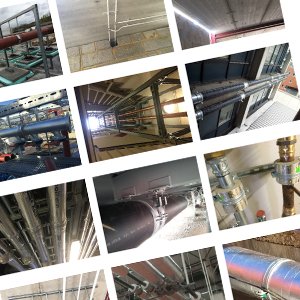

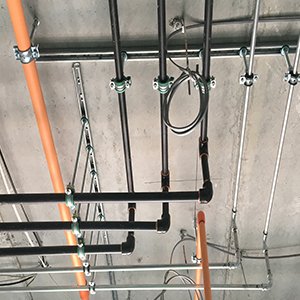

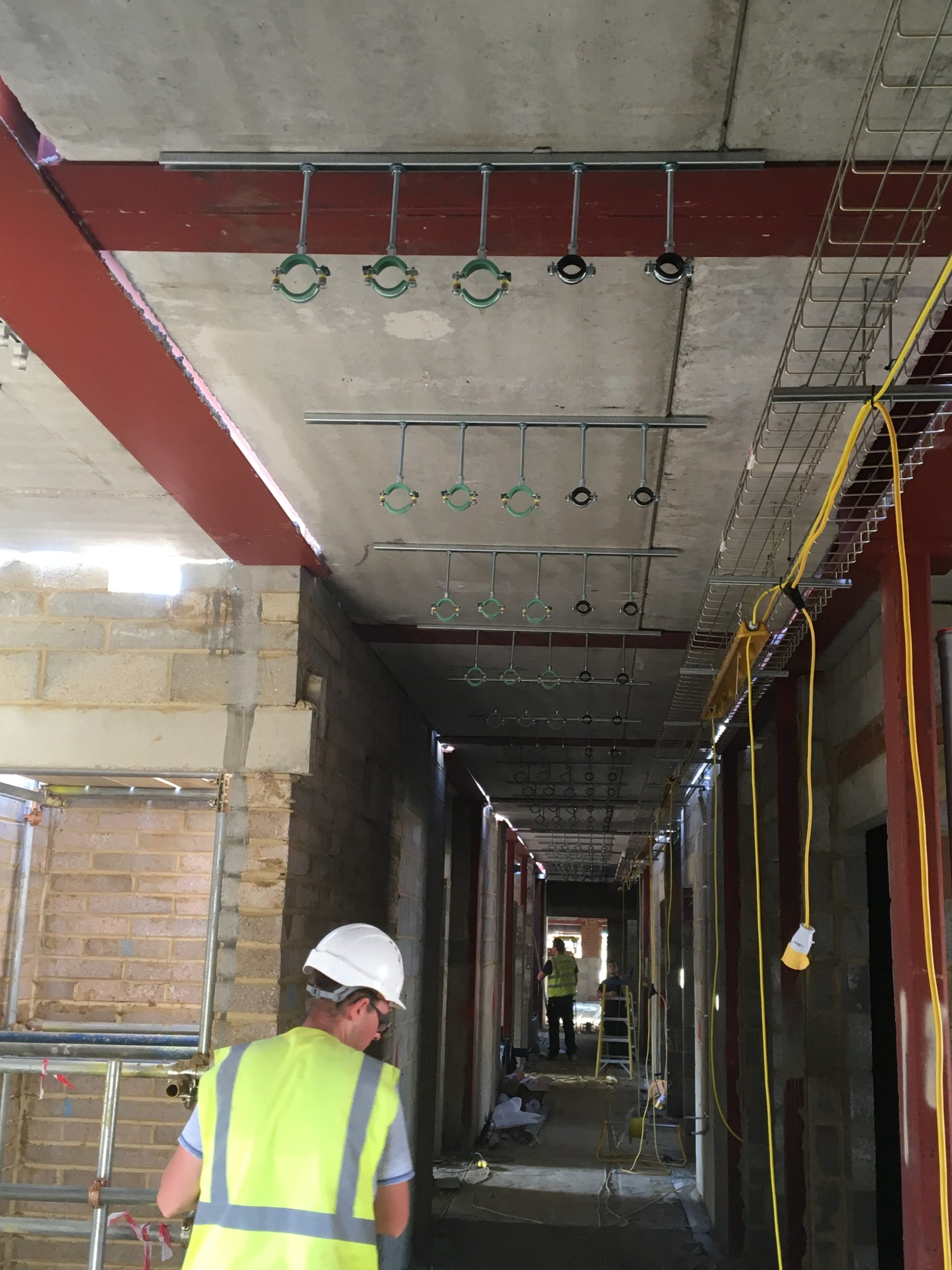

Poniższe zdjęcie przedstawia przykład kompletnego systemu mocowania rur, który zrealizowaliśmy:
Masz pytanie dotyczące obejm?
Jeśli masz jakiekolwiek pytania lub wątpliwości dotyczące wyboru lub montażu obejmy lub innego elementu systemu Walraven, skontaktuj się z nami poprzez formularz.
Obejmy do rur – porady
Jak najlepiej dobrać odległości między mocowaniami?
Nie ma oficjalnych wytycznych ani norm, które określałyby odległość między obejmami, a to spory problem dla instalatorów. Gdy rozstaw jest zbyt duży, rury zaczynają się uginać.
Efektywne mocowanie rur – jak robić to dobrze
Efektywnym sposobem mocowania instalacji jest zamocowanie kilku rur na jednej podporze.
Zgodnie z praktyczną zasadą o rozstawie podpór powinna decydować ta rura, która wymaga najmniejszego rozstawu.
Maksymalny rozstaw podpór (według producentów)
Producenci rur zwykle podają maksymalny dopuszczalny rozstaw podpór. Zależy on od materiału rury, jej średnicy oraz ciężaru.
W przypadku rur stalowych dopuszczalny rozstaw sięga zwykle do 6 metrów, choć w praktyce rzadko się go spotyka – instalacje bywają bardziej złożone.
Porozmawiaj z ekspertem Walraven i dobierz najlepsze rozwiązanie
Od ponad 75 lat zajmujemy się mocowaniami rur, dlatego mamy wiedzę i doświadczenie, by dobrać odpowiednie odległości między mocowaniami i zapewnić bezpieczeństwo instalacji.
Dowiedz się więcej o obejmach

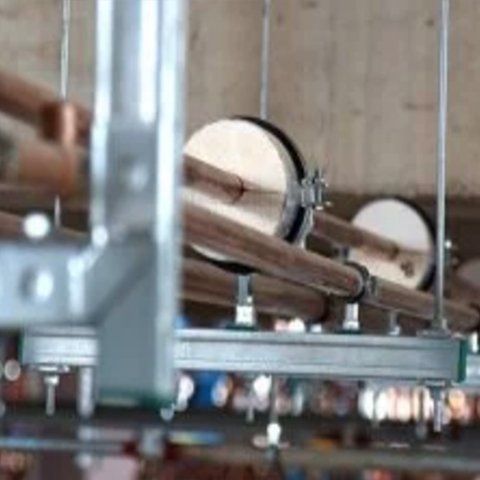

Poradnik: jak wyciszyć instalację
Dobór obejm ma duży wpływ na redukcję hałasu w budynku.
Obejmy samozamykające się
Przyjrzyj się obejmie Walraven starQuick® – samozamykającemu się mocowaniu rur z tworzywa sztucznego.
.

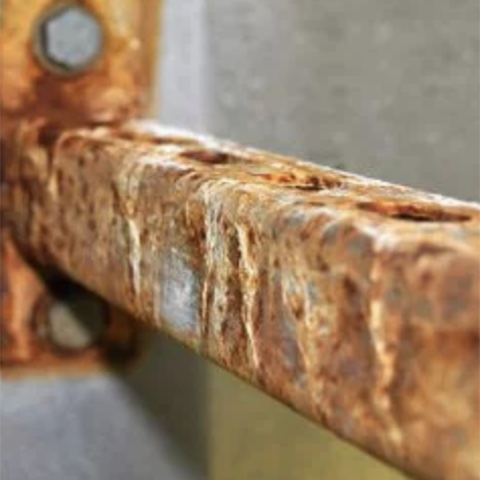

Poradnik: jak zapobiegać korozji
W zależności od zastosowania niewłaściwie dobrana obejma może ulec korozji albo przyspieszyć korozję rury.
Obejma o najszybszym montażu
