Akademie muzyczne nie są zwykłymi obiektami budowlanymi, to obiekty w których każdy detal techniczny musi spełniać podwyższone parametry akustyczne.
Prezentujemy kolejne case study zrealizowane we współpracy z Akademią Muzyczną, tym razem w innym rejonie Polski.
Projekt wymagał indywidualnego podejścia do prowadzenia instalacji oraz skutecznego ograniczenia przenoszenia drgań na konstrukcję budynku. Poniżej pokazujemy zastosowane rozwiązania oraz założenia projektowe, które stały za ich doborem.
Wykonawcą instalacji była firma ze śląska. Na początku realizacji wykonawca nie był w pełni świadomy, jak rygorystyczne wymagania akustyczne dotyczą zamocowań instalacyjnych w tego typu obiekcie. Już podczas pierwszego spotkania zwróciliśmy uwagę na kluczową rolę wibroizolacji i poprawnego doboru elementów montażowych.
Po pierwszej naradzie z Inwestorem i Akustykiem firma wykonawcza szybko wróciła do nas z prośbą o ponowne spotkanie oraz kompleksowe wsparcie w zakresie:
doboru rozwiązań montażowych,
przeliczeń akustycznych,
koordynacji rozwiązań z wymaganiami projektowymi.
Ze względu na podwyższone wymagania dobór podpór i przeliczenia akustyczne na tym obiekcie trwały trzy razy dłużej niż na standardowych obiektach budowlanych.

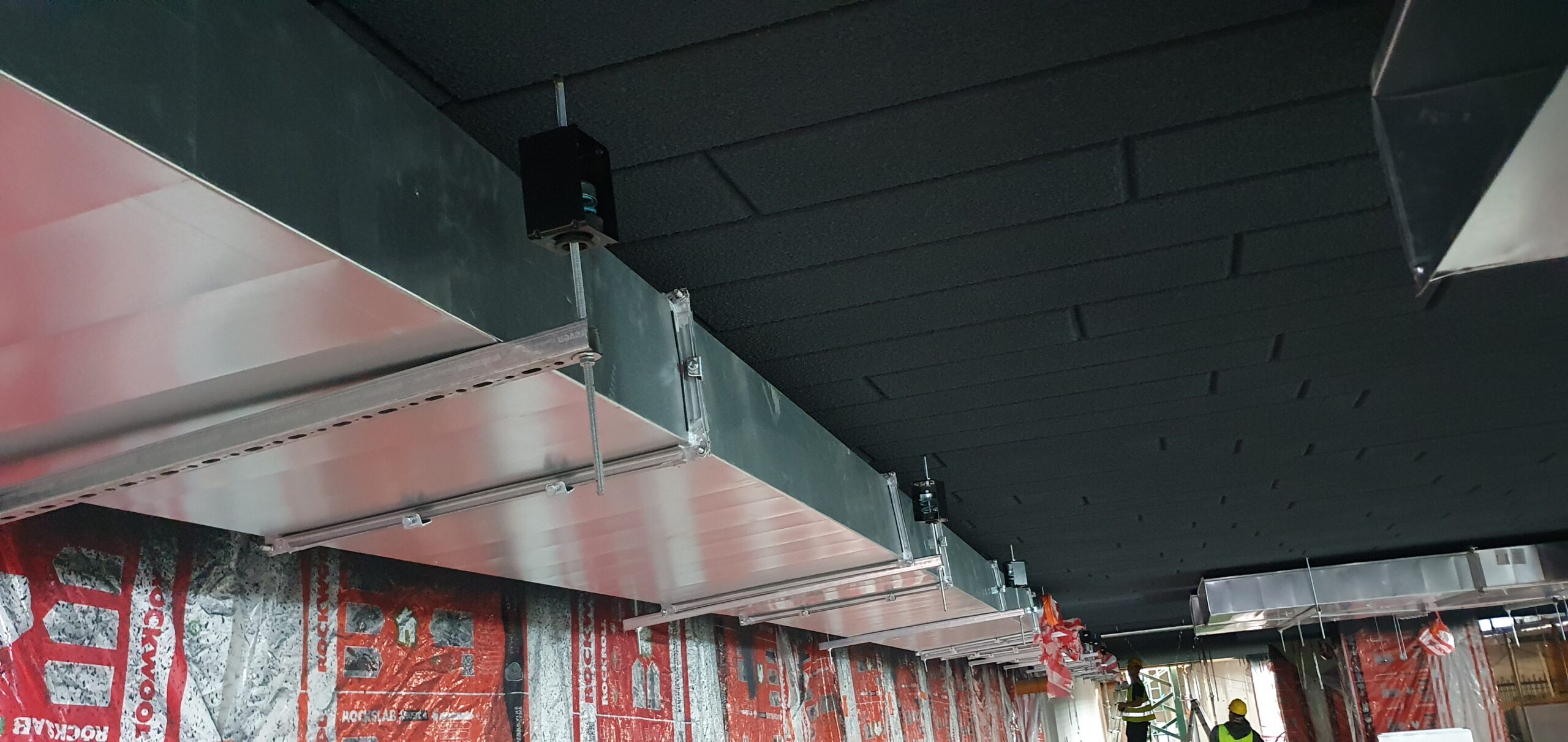

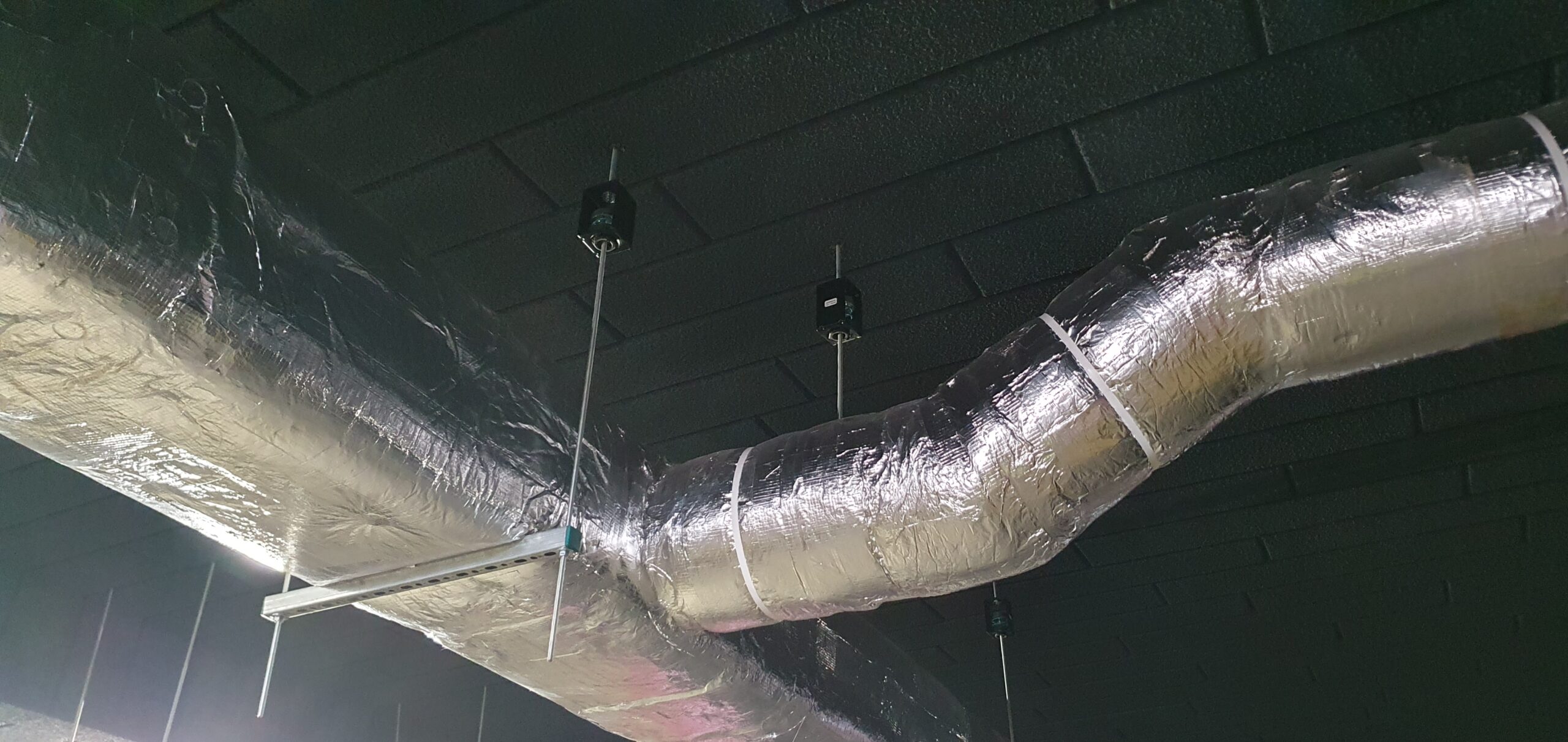

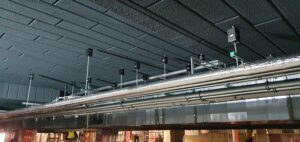

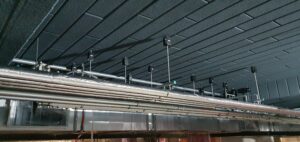

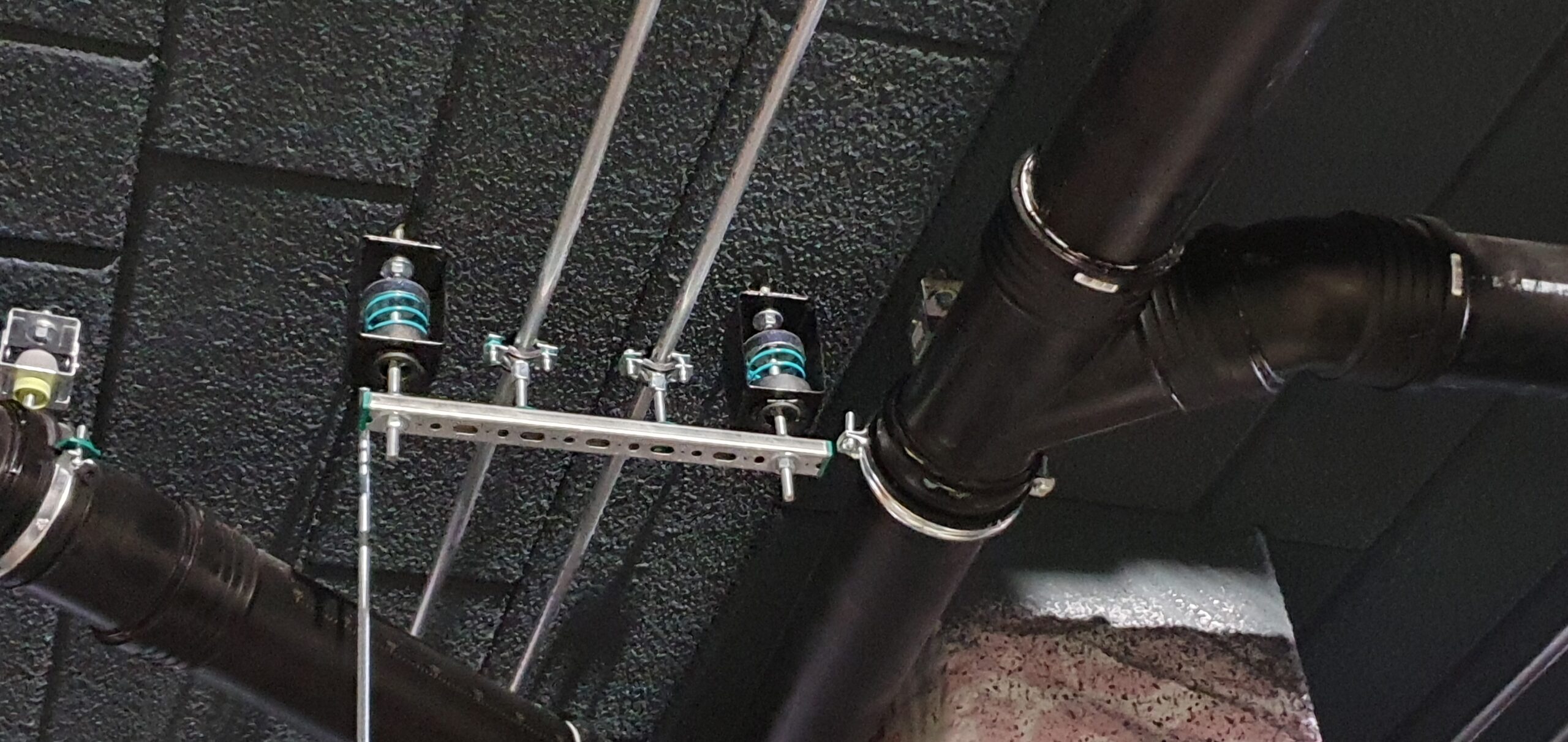

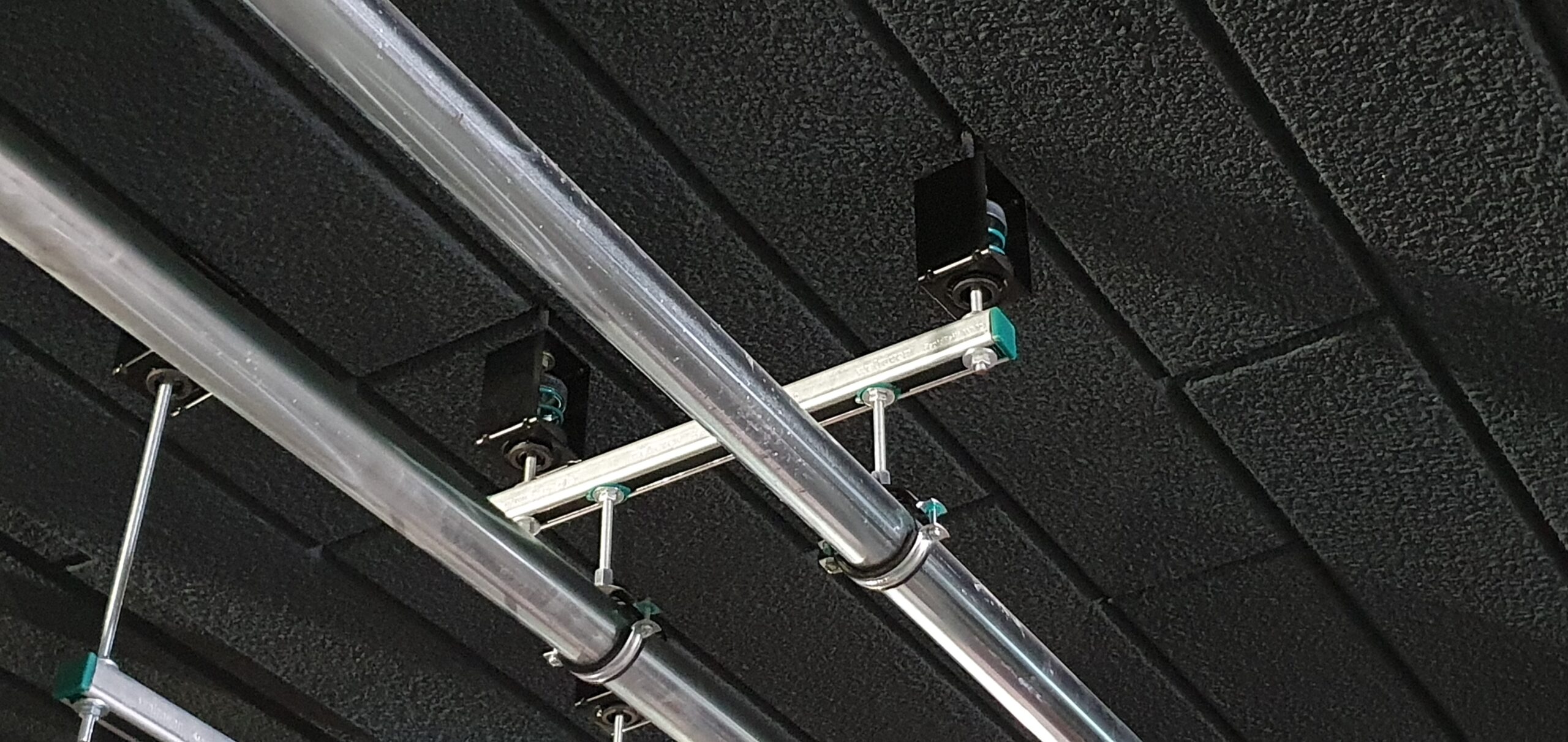

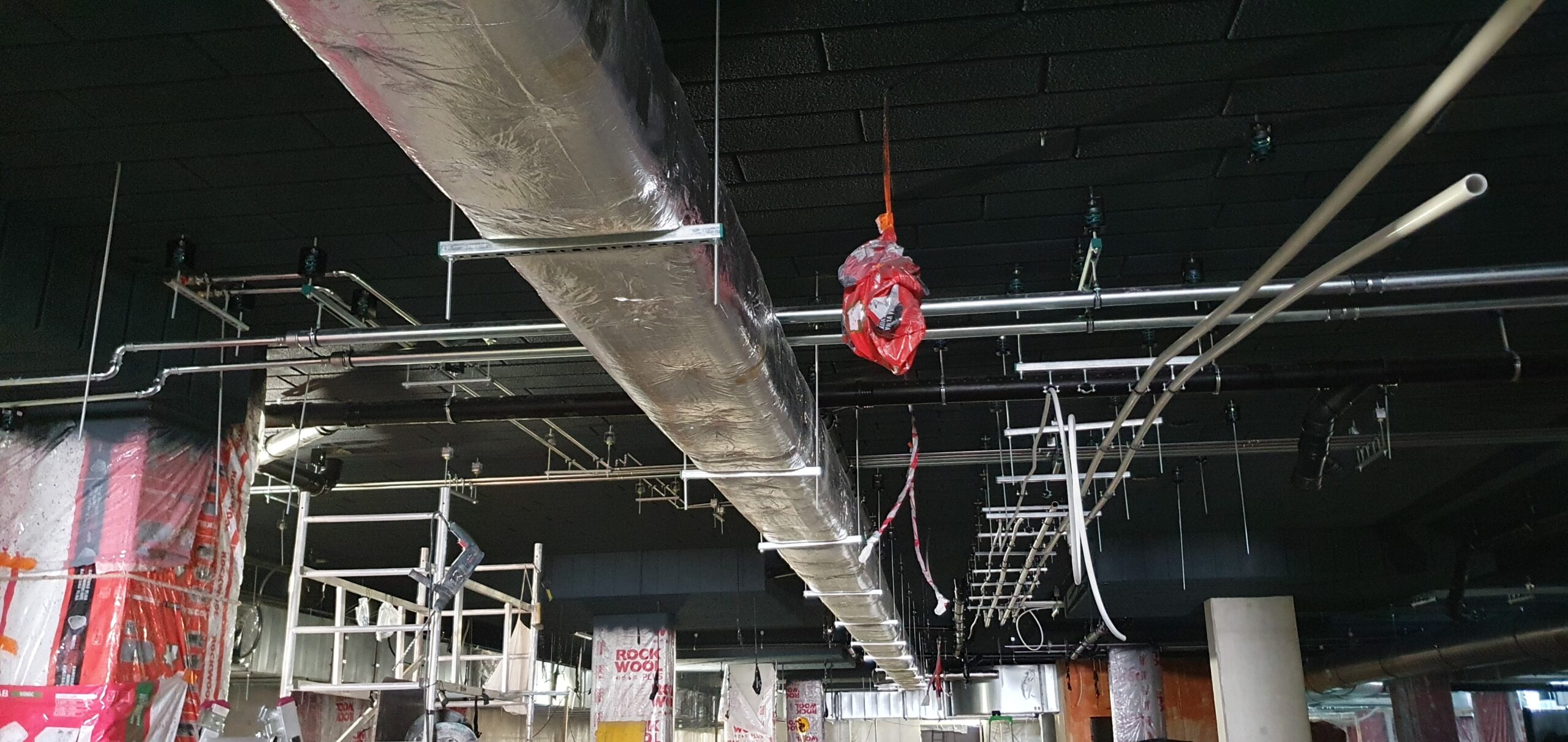

Dla wszystkich podparć instalacji różnego rodzaju wewnątrz należało zastosować wibroizolatory HS ze względu na wymogi uzyskania tłumienia na poziomie 5Hz w strefach głównej sceny.
W pozostałych strefach w zależności od typu instalacji mogliśmy zastosować elementy wibroakustyczne HS lub HR, gdyż tam dopuszczalne tłumienie było mniejsze na poziomie 10Hz.
Szczególne podziękowania należą się Mateuszowi Tekielakowi – Key Account Manager Industrial Projects w – który udostępnił formatki obliczeniowe i przeprowadził szkolenie z doboru rozwiązań.
Równie istotnym obszarem była instalacja urządzeń na dachu. Dla central wentylacyjnych zaprojektowano specjalne typy konstrukcji, które również musiały być skutecznie odizolowane akustycznie.
Zastosowano:
Pozwoliło to ograniczyć przenoszenie drgań na konstrukcję budynku.
Zakres współpracy nie ograniczał się wyłącznie do doborów i dokumentacji technicznej. Obejmował również:
przygotowanie rysunków montażowych,
częste wizyty na budowie,
wsparcie wykonawcy w zakresie poprawnych technik montażu,
koordynację zamocowań dla różnych instalacji – zarówno przed, jak i po wypełnieniu instalacji medium.
Było to szczególnie istotne, ponieważ wykonawca nie miał wcześniejszego doświadczenia w realizacjach o tak wysokich wymaganiach akustycznych.
Projekt był wymagający, ale niezwykle wartościowy – pozwolił spełnić rygorystyczne wymagania akustyczne obiektu, zapewnić poprawną pracę instalacji bez przenoszenia drgań oraz przekazać wykonawcy praktyczną wiedzę z zakresu wibroakustyki. Doświadczenie to pokazało, jak kluczowa w tego typu inwestycjach jest wczesna współpraca wykonawcy, doradcy technicznego i akustyka oraz jak duże znaczenie mają właściwie dobrane systemy zamocowań.
