Konstrukcje dachowe na bazie profili Walraven Maxx MX150

Dla Klienta, będącego wiodącą spółką branży generalnego wykonawstwa budownictwa biurowego, kubaturowego i mieszkaniowego, Walraven przygotował specjalne rozwiązania kontrukcji dla urządzenia znajdującego się na dachu.

Wyzwanie

W pierwotnym projekcie pod serie urządzeń na dachu dwóch biurowców – 2 agregaty prądotwórcze, 5 chillerów, 10 central, serię wentylatorów bytowych i oddymiających – przewidziano konstrukcje stalowe, które miały zostać wykonane na markach betonowych. Poza posadowieniem urządzeń konstrukcje mają zapewniać dostęp serwisowy i rewizyjny. Takie rozwiązanie generowałoby dużą ilość mostków cieplnych na markach. Pojawiłyby się również potencjalne problemy montażowe, wynikające ze zmian urządzeń i niezgodności w projektach.

Rozwiązanie

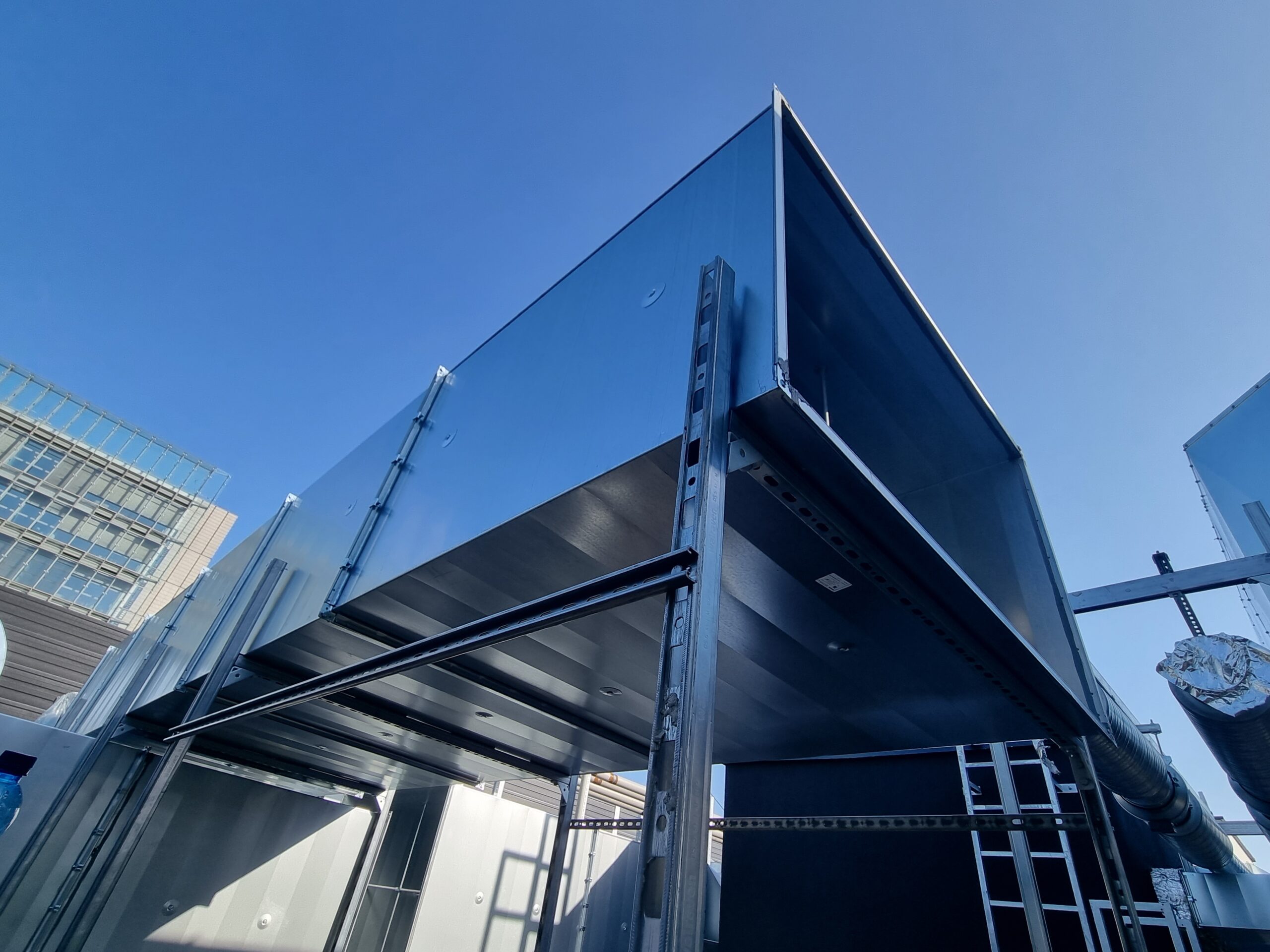

Inżynierowie Walraven zaproponowali zamienne rozwiązania, które polegały na wykonaniu konstrukcji za pomocą systemu mocowań Walraven RapidStrut® oraz Walraven Maxx, postawionych bezinwazyjnie na izolacji dachu na stopach BIS Yeti®. Poza standardowymi rozwiązaniami dla central i wentylatorów wykonano również, największe w historii polskiej spółki Walraven, dwie pojedyncze konstrukcje:

• konstrukcję wsporczą agregatu prądotwórczego o masie 20 ton, na wysokości około 2m ponad połacią dachu i instalacjami;
• wspólną konstrukcję pod parę 4-tonowych chillerów, zespół wentylatora oddymiającego o masie 1 tony wraz z podkonstrukcjami dla znajdujących się w tym rejonie czerpni wentylacyjnych.

Wszystko zostało wykratowane – co zagwarantowało dostęp serwisowy.

Rozwiązania te, poza kolejnym przekroczeniem granic znanych rozmiarów konstrukcji systemowych (poprzedni rekord ciężaru urządzenia – 16,5t!), były premierowym zastosowaniem profila Walraven Maxx MX150.
