Montaż wentylacji w szachcie – Szpital Uniwersytecki w Krakowie

Opublikowane na: 8 lutego 2018

Montaż wentylacji w szachcie - Szpital Uniwersytecki w KrakowieW Krakowie powstaje nowa siedziba Szpitala Uniwersyteckiego Kraków-Prokocim. Jest to duża inwestycja, w planach jest obiekt posiadający 24 sale operacyjne, 925 łóżek, a to wszystko na 15 hektarach terenów. Jest to pierwszy w Polsce szpital z parkingiem porównywalnym do tych w galeriach handlowych. Bezpieczeństwo w budynkach użyteczności publicznej, takich jak szkoły czy szpitale, jest niezwykle ważne. Walraven również stawia je zawsze na pierwszym miejscu, przykładając szczególną wagę do jakości naszych produktów, gwarantując niezawodne rozwiązania.

Problem – umożliwienie montażu instalacji wentylacji oraz zapewnienie bezpieczeństwa podczas prac

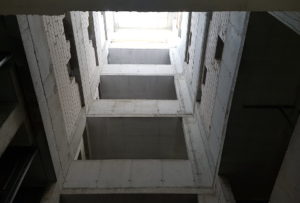

szacht480Pracowaliśmy nad tematem zagospodarowania szachtu o wymiarach 6x4m i wysokości ok. 30m. Głównym problemem było zamontowanie biegnącej pionowo w szachcie instalacji wentylacyjnej, a także zapewnienie instalatorom bezpieczeństwa podczas montażu. Instalacje wentylacyjne oraz rurowe wypełniały całkowicie przekrój szachtu utrudniając bezpieczny dostęp na etapie montażu. Standardowym rozwiązaniem w takiej sytuacji jest tworzenie podestów na każdym piętrze tak, by pracownicy mogli swobodnie idąc od dołu szachtu w górę montować stopniowo instalację. Zamocowanie samych kanałów wentylacyjnych wykonuje się za pomocą oddzielnych elementów. Niestety z uwagi na gabaryty szachtu ani konstrukcja podestów obsługowych, ani konstrukcja pod kanały wentylacyjne zbudowana wyłącznie na prostopadle przymocowanych do ścian szynach, nie spełniały wymagań nośności konstrukcji.

Rozwiązanie Walraven

podesty_gora_z_instalatoremWalraven zaproponowało rozwiązanie z wykorzystaniem naszego Systemu mocowań przemysłowych Maxx. Na środku szachtu zamocowano pionowo 4 słupy wykonane z szyn Maxx, ustawione na uchwytach podłogowych Maxx, przytwierdzonych do podłoża za pomocą kotew WTB7. Na każdym piętrze słupy wiązane były z konstrukcją ścian prostopadłymi szynami, tworząc elementy służące zarówno do zamocowania instalacji, jak i jako podesty obsługowe. Taka konstrukcja miała odpowiednią nośność i zapewniała bezpieczeństwo podczas montażu. W chwili obecnej montowana jest wentylacja w trzecim, ostatnim szachcie.

Jak możemy pomóc Ci zrealizować Twój projekt?

Jeśli szukasz bezpiecznych rozwiązań skontaktuj się z nami i zobacz w jaki sposób możemy rozwiązać Twój problem z mocowaniem instalacji. Nasz Dział Technicznego Wsparcia Sprzedaży służy fachową poradą.

Więcej informacji o systemie Maxx znajdziesz tutaj.
