Modernizacja starszego obiektu szpitalnego to nie tylko montaż nowoczesnych urządzeń medycznych. To także wymiana instalacji wentylacji i klimatyzacji, a te często montowane są na dachu budynku, którego pierwotnej konstrukcji nikt już dokładnie nie zna.

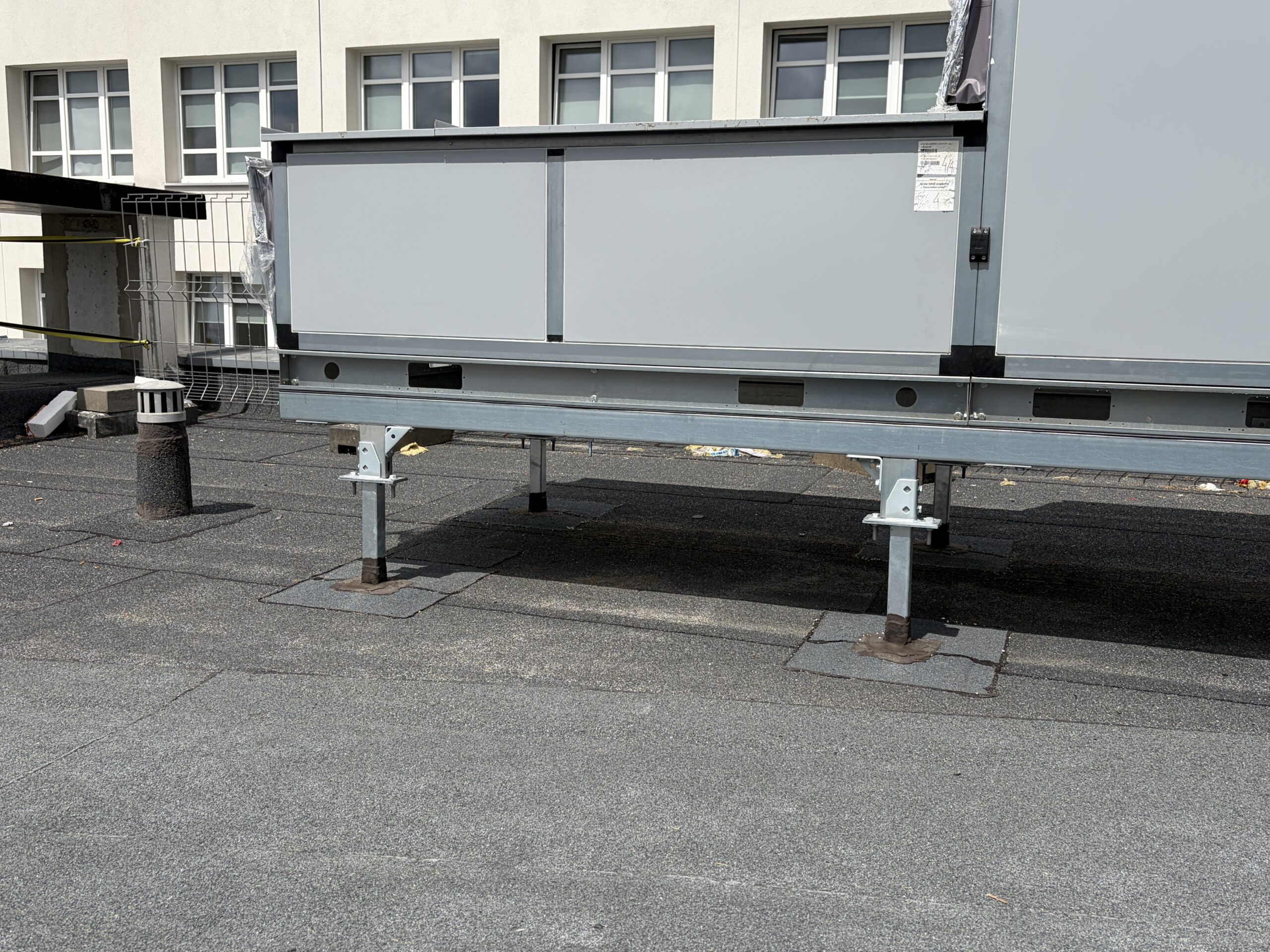

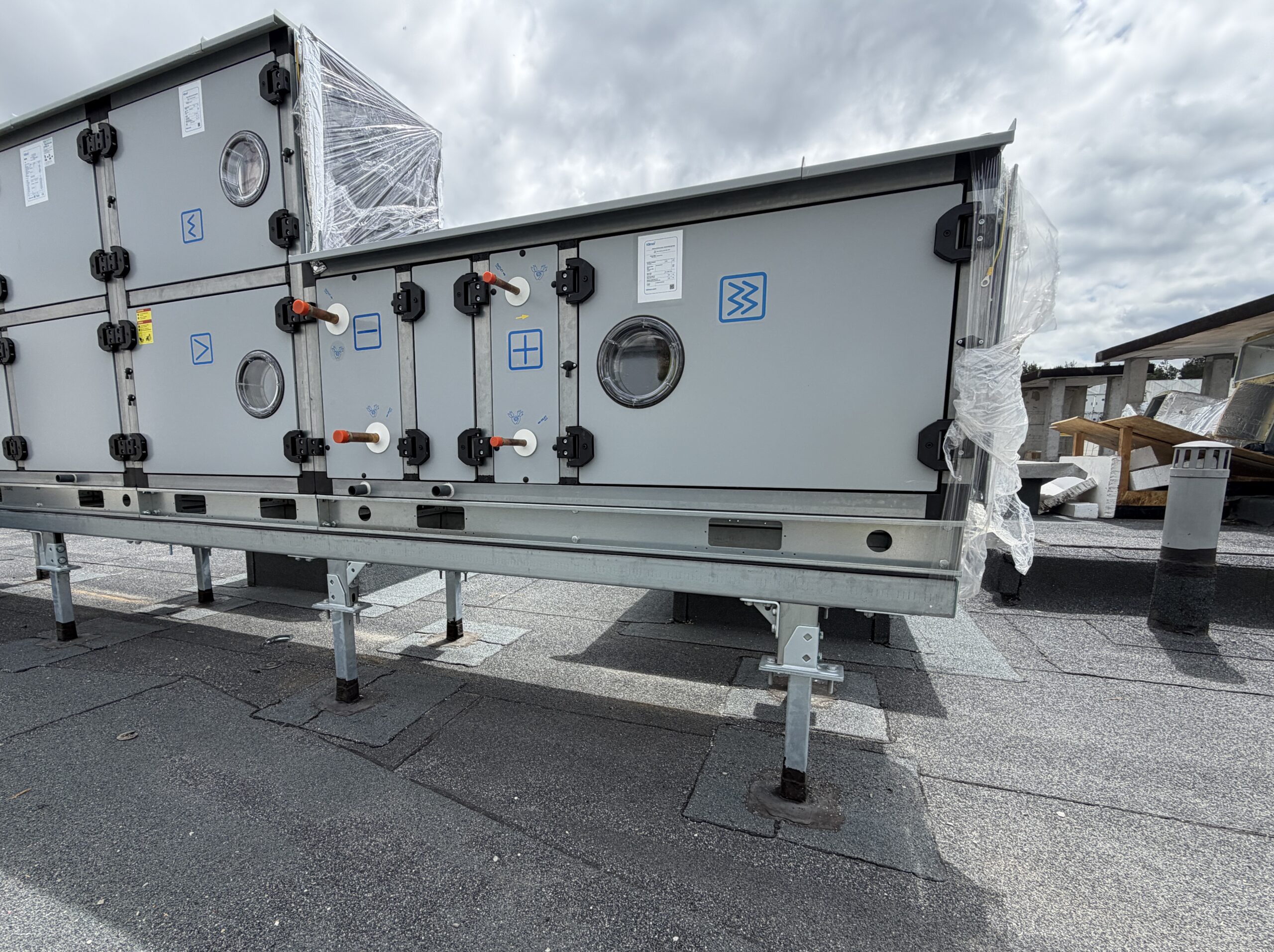

Na dachu obiektu zaprojektowano serię central wentylacyjnych oraz agregat wody lodowej o znacznym ciężarze. Te obciążenia trzeba było bezpiecznie przenieść na konstrukcję budynku za pomocą dedykowanej podkonstrukcji.
Problem pojawił się na starcie: brak archiwalnej dokumentacji oznaczał nieznany układ warstw dachowych. Bez tej wiedzy nie dało się jednoznacznie określić dopuszczalnej nośności typowych stóp dachowych, które przenoszą ciężar przez warstwy połaci. W takich warunkach przenoszenie obciążeń przez warstwy dachowe o nieokreślonej nośności jest po prostu niemożliwe do bezpiecznego zaprojektowania.

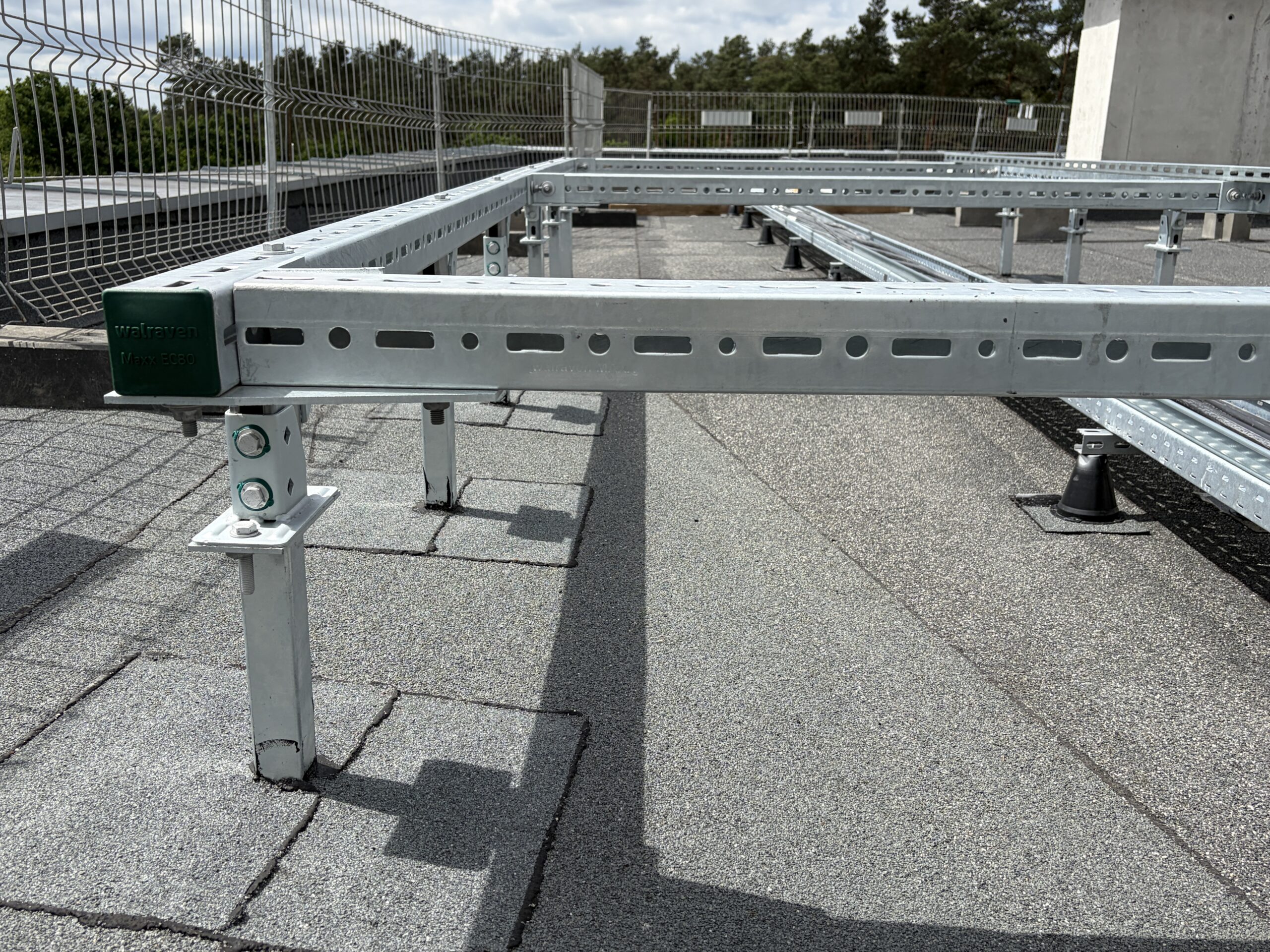

Zamiast stóp dachowych zastosowaliśmy marki dachowe kotwione bezpośrednio do stropu konstrukcyjnego, a więc do elementu o znanej, pewnej nośności. Marki wykonane są z profilu zamkniętego, który umożliwia prawidłowy montaż obróbki dekarskiej i szczelne wyprowadzenie konstrukcji przez warstwy dachu, bez naruszenia izolacji.
Do zakotwienia marek w stropie wykorzystaliśmy śruby do betonu Walraven W-LX-H. Kluczowa korzyść w tym zastosowaniu: śruba do betonu nie pracuje na rozporze, więc nie wprowadza w strop dodatkowych naprężeń. Eliminuje to ryzyko mikropęknięć betonu, a tym samym ryzyko przecieków, które na dachu jest szczególnie kosztowne. Dodatkowo montaż wymaga mniejszej średnicy wiercenia niż przy typowych kotwach mechanicznych, a unikalna geometria gwintu ogranicza odpryski betonu wokół otworu.
Całość konstrukcji wykonano w systemie zabezpieczenia antykorozyjnego BUP1000 (BIS UltraProtect® 1000), zapewniającym trwałość elementów wystawionych na działanie czynników zewnętrznych.
Zastosowane rozwiązanie pozwoliło na wykonanie stabilnej i trwałej podkonstrukcji pod ciężkie urządzenia HVAC, przy jednoczesnym ograniczeniu ingerencji w istniejącą konstrukcję dachu.
Dzięki połączeniu systemów zamocowań Walraven oraz wsparcia technicznego naszych inżynierów możliwe było opracowanie rozwiązania dopasowanego do wymagających warunków modernizowanego obiektu szpitalnego – bez kompromisów w zakresie bezpieczeństwa, szczelności i trwałości konstrukcji.
projekt: mgr inż. Michał Strempel
