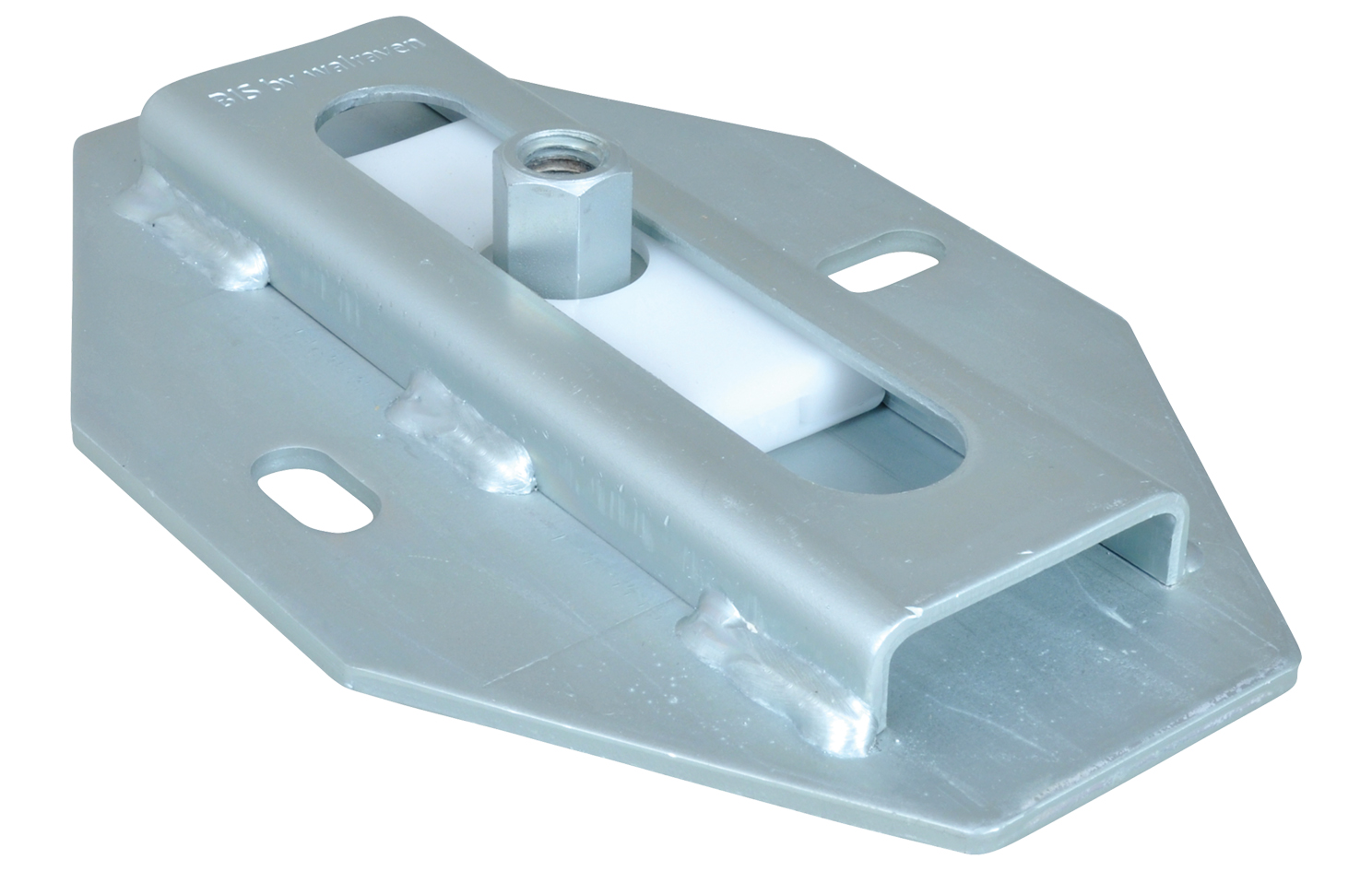

BIS Klzné uloženia (BUP1000)

  • jednoduchá podpora pre rozťažnosť potrubia
  • zabezpečení dílů zajišťuje, že se mechanismus nevysune
  • upevnenie priamo na stavebnú konštrukciu alebo v kombinácii s lištovými systémami

ďalšie špecifikácie

Špecifikácie a balenie

Výr. č.ModelGLB (mm)H (mm)s (mm)d1 (mm)k (mm)SL (max.) (mm)Fa,z (N)M.Bal.
Výr. č.6668310ModelJednoduchéGM8/10L130 mmB (mm)200H (mm)31s (mm)4,0d1 (mm)21 x 11k (mm)96SL (max.) (mm)100F<subscript>a,z</subscript> (N)3 500M.Bal.5
Výr. č.6668312ModelJednoduchéGM10/12L130 mmB (mm)200H (mm)34s (mm)4,0d1 (mm)21 x 11k (mm)96SL (max.) (mm)100F<subscript>a,z</subscript> (N)4 800M.Bal.5
Výr. č.6668316ModelJednoduchéGM16L130 mmB (mm)200H (mm)31s (mm)4,0d1 (mm)21 x 11k (mm)96SL (max.) (mm)100F<subscript>a,z</subscript> (N)4 800M.Bal.5

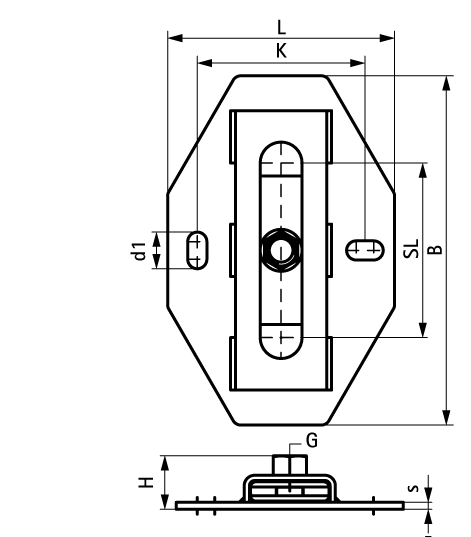

6663XXX_M

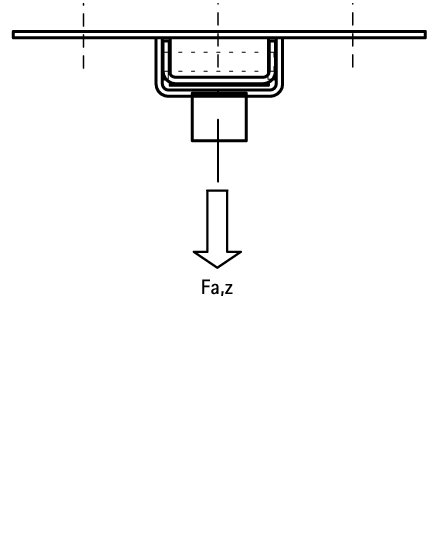

6663XXX_T

Specifikácie

  • jednoduchá podpora pre rozťažnosť potrubia
  • zabezpečení dílů zajišťuje, že se mechanismus nevysune
  • upevnenie priamo na stavebnú konštrukciu alebo v kombinácii s lištovými systémami
  • vhodné pre montáž na strop (zavesené) a montáž na podlahu (stojaca montáž)
  • velmi nízka montážna výška, nenáročné na priestor
  • rôzne možnosti pripojenia, dá sa kombinovať s Bifix® G2 alebo HD1501 Objímkami
  • materiál: kovové časti z ocele; plastové časti z POM (polyoxymetylén)
  • koeficient trenia μ = 0.18; koeficient klzného trenia μ = 0.14
  • povrchová úprava:
    • výrobok je súčasťou systému BIS UltraProtect® 1000
    • vhodné pre vnútorné i vonkajšie inštalácie
    • testované podľa ISO 9227, test v soľnej hmle min. 1 000 hodín (max. 5% korózie)
  • odolné proti teplotám do +120 °C
