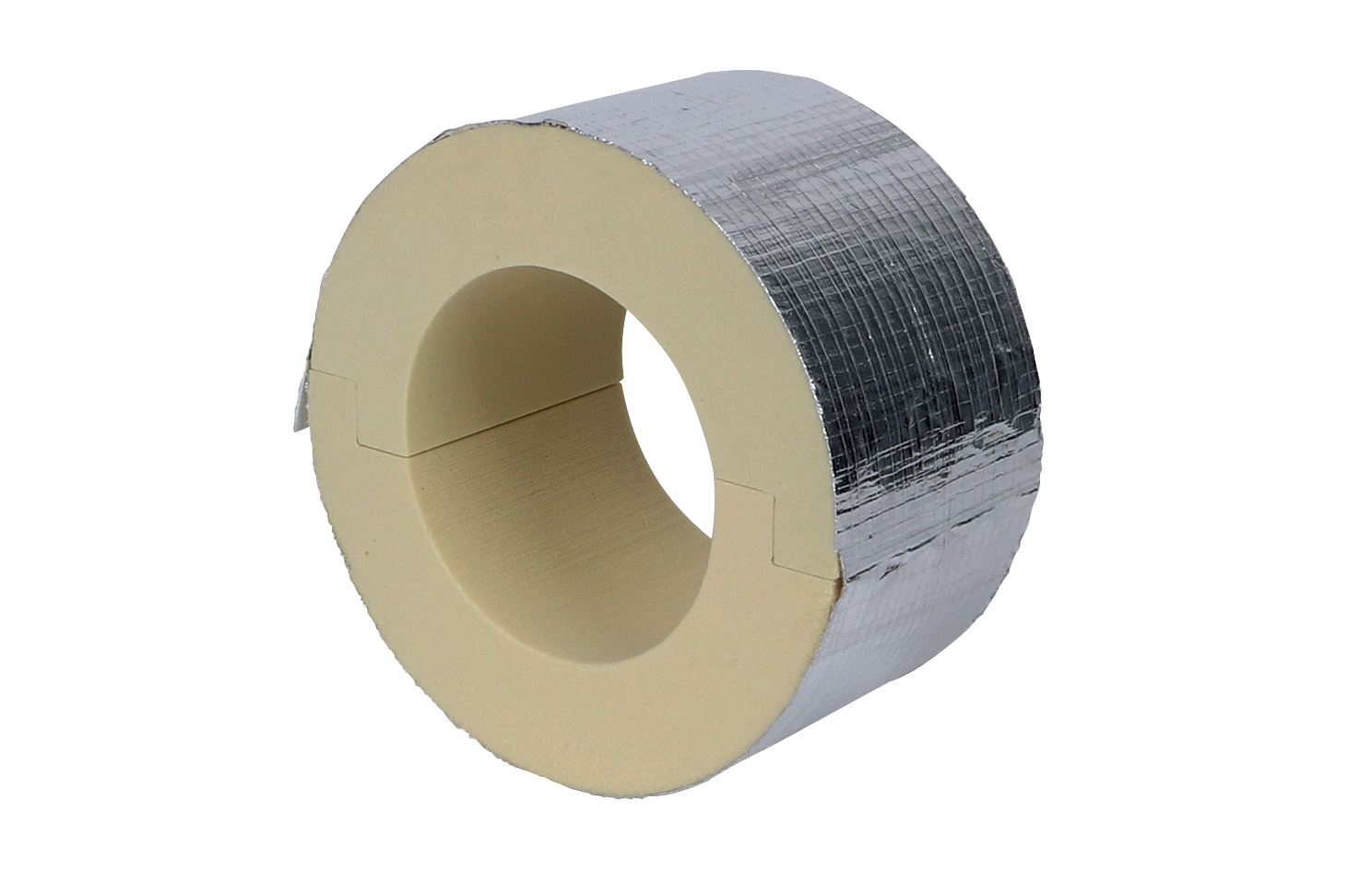

BISOFIX® PIR30

pre izolované potrubia

Vlastnosti & výhody

  • izolačné púzdro (hrúbka 30mm) s objímkou BIS Bifix® 300'
  • na upevnenie tepelne izolovaného potrubia z ocele, medi alebo nerezovej ocele
  • k použitiu v kombinácii s tvrdými izolačnými materiálmi
  • parotesný spoj s izoláciou potrubia sa dá ľahko vytvoriť použitím alumíniovej pásky
  • keď inštalujete chladovú objímku, vždy zarovnajte kontaktné plochy izolačného puzdra horizontálne (ochrana proti ťahovým a tlakovým silám)
  • rozmery a merná hmotnosť sú ladené do hmotnosti potrubia
  • od potrubí s Ø 273 mmsú potrebné výstuhy
  • materiál: objímka z ocele; izolačné púzdro z PIR tvrdenej peny s vlhku odolným plášťom zo skleného vlákna vystuženého hliníkovou fóliou
  • neobsahuje CFC, HCFC, formaldehyd alebo kadmium
  • vynikajúce tepelné a mechanické vlastnosti
  • objímka: pozink
  • pracovná teplota: -180 °C až +140 °C
Spýtajte sa

Špecifikácie a balenie

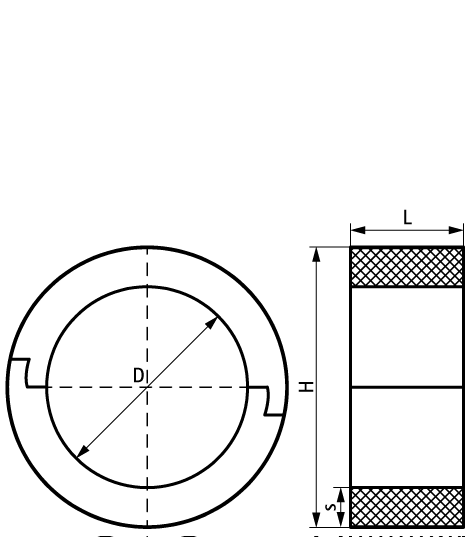

Výr. č.D (mm)D (")DNGLB (mm)H (mm)h (mm)Fa,z (N)M.Bal.Súpiska
produktov
Výr. č.2213015D (mm)15,0 - 16,0D (")-DN-GM8/10L75 mmB (mm)109H (mm)99h (mm)56Fa,z (N)170M.Bal.12Súpiska výrobkov
Výr. č.2213017D (mm)17,2 - 18,0D (")⅜DN10GM8/10L75 mmB (mm)109H (mm)99h (mm)57Fa,z (N)190M.Bal.12Súpiska výrobkov
Výr. č.2213021D (mm)21,3 - 22,0D (")½DN15GM8/10L75 mmB (mm)117H (mm)102h (mm)59Fa,z (N)230M.Bal.12Súpiska výrobkov
Výr. č.2213027D (mm)26,9 - 28,0D (")¾DN20GM8/10L75 mmB (mm)123H (mm)108h (mm)61Fa,z (N)300M.Bal.12Súpiska výrobkov
Výr. č.2213033D (mm)33,7 - 35,0D (")1DN25GM8/10L75 mmB (mm)129H (mm)113h (mm)64Fa,z (N)320M.Bal.12Súpiska výrobkov
Výr. č.2213042D (mm)42,4D (")1¼DN32GM8/10L75 mmB (mm)138H (mm)123h (mm)69Fa,z (N)350M.Bal.12Súpiska výrobkov
Výr. č.2213048D (mm)48,3D (")1½DN40GM8/10L75 mmB (mm)144H (mm)128h (mm)72Fa,z (N)370M.Bal.12Súpiska výrobkov
Výr. č.2213054D (mm)54,0D (")-DN-GM8/10L75 mmB (mm)153H (mm)138h (mm)77Fa,z (N)380M.Bal.12Súpiska výrobkov
Výr. č.2213057D (mm)56,0 - 57,0D (")-DN-GM8/10L75 mmB (mm)153H (mm)138h (mm)77Fa,z (N)390M.Bal.12Súpiska výrobkov
Výr. č.2213060D (mm)60,3D (")2DN50GM8/10L75 mmB (mm)160H (mm)144h (mm)80Fa,z (N)410M.Bal.12Súpiska výrobkov
Výr. č.2213064D (mm)63,5 - 64,0D (")-DN-GM8/10L75 mmB (mm)160H (mm)144h (mm)80Fa,z (N)420M.Bal.12Súpiska výrobkov
Výr. č.2213076D (mm)76,1D (")2½DN65GM8/10L75 mmB (mm)178H (mm)163h (mm)89Fa,z (N)460M.Bal.24Súpiska výrobkov
Výr. č.2213089D (mm)88,9D (")3DN80GM8/10L75 mmB (mm)187H (mm)171h (mm)93Fa,z (N)500M.Bal.24Súpiska výrobkov
Výr. č.2213108D (mm)108,0D (")-DN-GM8/10L75 mmB (mm)204H (mm)197h (mm)102Fa,z (N)620M.Bal.18Súpiska výrobkov
Výr. č.2213114D (mm)114,3D (")4DN100GM8/10L100 mmB (mm)233H (mm)200h (mm)108Fa,z (N)1 370M.Bal.8Súpiska výrobkov
Výr. č.2213133D (mm)133,0D (")-DN-GM8/10L100 mmB (mm)256H (mm)223h (mm)119Fa,z (N)1 520M.Bal.8Súpiska výrobkov
Výr. č.2213140D (mm)139,7D (")5DN125GM8/10L100 mmB (mm)256H (mm)223h (mm)119Fa,z (N)1 570M.Bal.8Súpiska výrobkov
Výr. č.2213159D (mm)159,0D (")-DN-GM8/10L100 mmB (mm)273H (mm)242h (mm)128Fa,z (N)1 720M.Bal.8Súpiska výrobkov
Výr. č.2213168D (mm)168,3D (")6DN150GM10/12L100 mmB (mm)303H (mm)248h (mm)129Fa,z (N)2 720M.Bal.8Súpiska výrobkov
Výr. č.2213219D (mm)219,1D (")8DN200GM16L150 mmB (mm)358H (mm)306h (mm)160Fa,z (N)4 210M.Bal.6Súpiska výrobkov
Výr. č.2213273D (mm)273,1D (")10DN250GM16L150 mmB (mm)421H (mm)352h (mm)181Fa,z (N)5 020M.Bal.6Súpiska výrobkov
Výr. č.2213324D (mm)323,9D (")12DN300GM16L150 mmB (mm)465H (mm)410h (mm)212Fa,z (N)5 790M.Bal.6Súpiska výrobkov
