Bezpečné zázemí pro moderní fotbalový stadion v Bratislavě

Nový stadion v hlavním městě Slovenska Bratislavě splňuje požadavky nejvyšší kategorie stadionů UEFA 4. To znamená, že kromě mezinárodních fotbalových zápasů se na novém stadionu mohou hrát i zápasy Evropské ligy a Ligy mistrů. Produkty Walraven, včetně individuálních konstrukčních řešení pro více než 30 speciálních situací, zajišťují bezpečné upevnění vedení systému vytápění a chlazení na moderním fotbalovém stadionu.

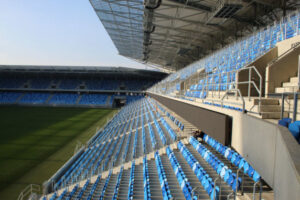

Nový „Národní fotbalový stadion“ v Bratislavě je variabilně využitelný a pojme 22 500 diváků a je považován za jeden z nejmodernějších stadionů v Evropě, mimo jiné i díky svému ekologickému a energetickému konceptu. Slavnostně otevřen v roce 2019 slouží jako útočiště reprezentace Slovenské republiky a hlavního klubu „FK Slovan Bratislava“.

Při stavbě stadionu naše technické oddělení ve spolupráci s obchodním zástupcem naplánovali bezpečné uchycení potrubí pro systém vytápění a chlazení a podpořili montážníky na místě při realizaci. V podzemních garážích, strojovně a kotelně a na střeše bylo instalováno

• 4000 metrů montážních lišt,
• 14 000 objímek na potrubí,
• 10 000 kotev
• 600 pevných bodů

od společnosti Walraven. Vše rychle a snadno sestavitelné jako obvykle. Při navrhování potrubních závěsů bylo nutné překonat několik překážek.

Jednou z největších výzev byly žebírkové stropy v suterénu a podzemním parkovišti v kombinaci s přípustným zatížením, které bylo třeba vzít v úvahu.

Naším úkolem bylo navrhnout upevňovací konstrukce tak, aby bylo možné všechna potrubí bezpečně ukotvit i přes malou tloušťku konstrukce a s tím spojenou sníženou nosnost dílce. Úkolem bylo rozložit váhu trubek do více bodů, tedy upevnit je na konstrukci pomocí více kotev způsobem rozložení zatížení.



Technické oddělení zohlednilo dovolené zatížení žebrových stropů rozložením zatížení na lišty a na závitové tyče, realizované objímkami Walraven.

• Upevňovací prvky a izolační objímky Bisofix® byly použity pro tepelně izolované trubky z oceli, mědi nebo nerezové oceli . Neobsahují žádné chlorfluoruhlovodíky (CFC), hydrofluoruhlovodíky  (HCFC), formaldehyd nebo kadmium, v souladu s udržitelným konceptem nového stadionu.
• K upevnění středně těžkých ocelových, měděných, litinových, plastových a MSV trubek byla také použita nejnovější generace dvoušroubových objímek – Walraven KSB2 a Walraven Bifix® G2 . Jsou odolné vůči budoucnosti a vyznačují se zejména úsporným použitím materiálů s nejvyšší úrovní výkonu.



Všechny tři typy objímek na potrubí jsou vybaveny bezpečnostním rychlouzávěrem, který usnadňuje a urychluje montáž nad hlavou.

Koncepce upevnění byla doplněna zvukově izolovanými masivními objímkami Walraven HD1501 pro těžké upevnění, jejichž šroubové uzávěry jsou zajištěny protiztrátovými podložkami, stejně jako související závitové tyče  a nebo závitové spojovací prvky, jako jsou předem smontované Posuvné svorníky pro rychlou montáž s profilovými lištami Walraven RapidStrut® a Walraven RapidRail® .

Aby zůstali pod přípustným zatížením na žebrovaných deskách, zvolili jsme dostatečný počet závitových tyčí s kotvami skrz desky, aby bylo potrubí bezpečně upevněno.



Vzhledem k průběžnému upevňování potrubí topení nebo teplé vody se muselo počítat i se změnami délky potrubí.



Aby se vyrovnala vzniklá napětí a předešlo se poškození potrubních systémů a konstrukce, Walraven doporučil upevnění pomocí pevných bodů pro kompenzaci změn délky potrubí.

Tento výběr byl proveden s ohledem na povahu potrubí (materiály, průměr a tloušťku stěny), provozní podmínky – zejména minimální a maximální teplotu – a maximální tlak uvnitř potrubí.

Zvukově izolované sady pevných bodů dB-FiX® ukotvené v železobetonových pilířích nebo nosnících a upevněné na montážní lišty RapidStrut® představují speciální řešení pro kompenzaci tepelně vyvolaných změn délky potrubí v této situaci trasy vedení. Konstrukce byla spojena s ETA -schválenými a požárně testovanými kotvami pro vysoké zatížení .

Fotogalerie:

dB-FiX® zvukově izolované pevné body včetně objímek pro vysoké zatížení Walraven HD500 na montážních lištách Walraven RapidStrut® doplněných o chemickou maltu WIS a kotevní šrouby WIS v oblasti rozvodů potrubí s tepelně indukovanou lineární roztažností.





dB-FiX® zvukově izolační upevnění s pevným bodem v kombinaci s masivními objímkami Walraven HD500 a průvlakovými kotvami Walraven WTB1 pro vertikálně vedené topné trubky.





Izolační objímky Bisofix® , dvoušroubové objímky na potrubí KSB2 , dvoušroubové objímky Walraven Bifix® G2 , odolné objímky Walraven HD1501 kombinované s montážními lištami Walraven RapidStrut® , montážními lištami Walraven RapidRail® a závitovými tyčemi .













Izolační objímky Bisofix® , dvoušroubové objímky na potrubí Walraven KSB2 , dvoušroubové objímky Walraven Bifix® G2 , masivní objímky HD1501 , doplněné o závitové tyče , bezpečně drží a vedou trubky pro chlazení a ohřev na  montážních lištách Walraven RapidStrut® a montážní lišty Walraven RapidRail® v suterénu a v prostoru podzemního parkoviště.

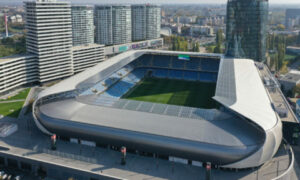

Na energeticky úsporný a ekologický stadion nejvyšší kategorie UEFA se vejde 22 500 diváků.
