Revit® a BIM jako nejlepší kombinace pro návrh podpěr potrubí

Zveřejněno dne: 16 srpna 2022

Žádné riziko odpadu nebo nákladů souvisejících s nesprávným provedením!

IJburg je rozsáhlý developerský projekt na okraji Amsterdamu v Nizozemsku. Tam, kde území Amsterdamu dosahuje k IJsselmeer, největšímu jezeru Nizozemska, vzniká na umělých ostrovech vyrostlých z jezera velké rozšíření zástavby o velikosti 220 ha a více než 22 000 obyvatel. To znamená, že při rozvoji okresu bylo nutné zohlednit stávající přirozené funkce a požadavky vodního systému. První fáze IJburgu i druhá fáze se v posílené podobě snaží pracovat v souladu s okolím; mimořádně vysoká hustota až 90 domů na hektar, zajišťující zachování kvality vody v IJsselmeer spolu s vysokou estetickou přitažlivostí. Vzhledem k tomu, že výstavba probíhá na ostrovech, které také protínají vodní cesty, musí být voda přirozeně hlavním hlediskem při výstavbě lokality.

Výzva

Prostřednictvím společnosti Milder, výrobce a dovozce plastových potrubních systémů, obdržel Walraven požadavek na vývoj potrubního nosného systému. Pro tento projekt byly instalovány systémy zemních výměníků tepla pro obytné účely a pro přepravu tepla a studené vody bylo nutné zkonstruovat potrubí z PE velkého průměru. Zemní výměníky tepla využívají téměř konstantní teplotu v podzemí k ohřevu nebo chlazení vody, což je životaschopná a ekonomická alternativa nebo doplněk ke konvenčnímu ústřednímu vytápění ve vlastnostech tohoto projektu.

Řešení

Revit® & BIM® for high quality pipe support design

Jedním z hlavních důvodů, proč si Kersten Retail, hlavní dodavatel tohoto projektu, vybral Walraven jako dodavatele, byl ten, že naši techničtí inženýři kromě svých technických znalostí používají pro své návrhy software Revit®. Pomocí softwaru Revit® naši inženýři vytvářejí konzistentní, koordinované a kompletní návrhy a dokumentaci založenou na modelu. Použitím integrovaného BIM specifikujícího produkty Walraven mohou vyvinout efektivní a vysoce kvalitní řešení podpory potrubí pro různé instalace potrubí a včas detekovat kolize. To vede nejen k bezpečnosti a snadnému použití, ale také zabraňuje plýtvání, nákladům na poruchy a nákladným nápravným opatřením. Pro projekt IJburg naši inženýři vytvořili návrh podpěry potrubí v samostatném souboru Revit®, který byl propojen s hlavním souborem, který nám zaslal Kersten Retail a který specifikoval stavební a instalační návrh projektu. Po schválení byly výkresy řešení předány našemu internímu servisnímu oddělení prefabrikace k montáži. Konstrukce zajišťovala rychlou a přesnou montáž, což zajistilo úsporu času a nákladů na místě.

Co dělá tento projekt také skutečně výjimečným, je to, že byly použity izolační role a desky Walraven Aerofoam® NBR. Tato vysoce účinná pěna s uzavřenými buňkami nabízí vysokou tepelnou účinnost a ochranu před hrozícími problémy s kondenzací. Vzhledem k malému prostoru v prostoru stavby se izolační společnost rozhodla nejprve na PE trubky a rozdělovače instalace aplikovat izolaci Walraven Aerofoam® NBR a poté prefabrikáty dopravit na staveniště. Není to snadná práce. Díky vynikající mechanické pevnosti izolační pěny Walraven Aerofoam® NBR nedošlo k žádnému poškození a byla zachována vysoká izolační hodnota. Bez nutnosti oprav, bez ztráty času!

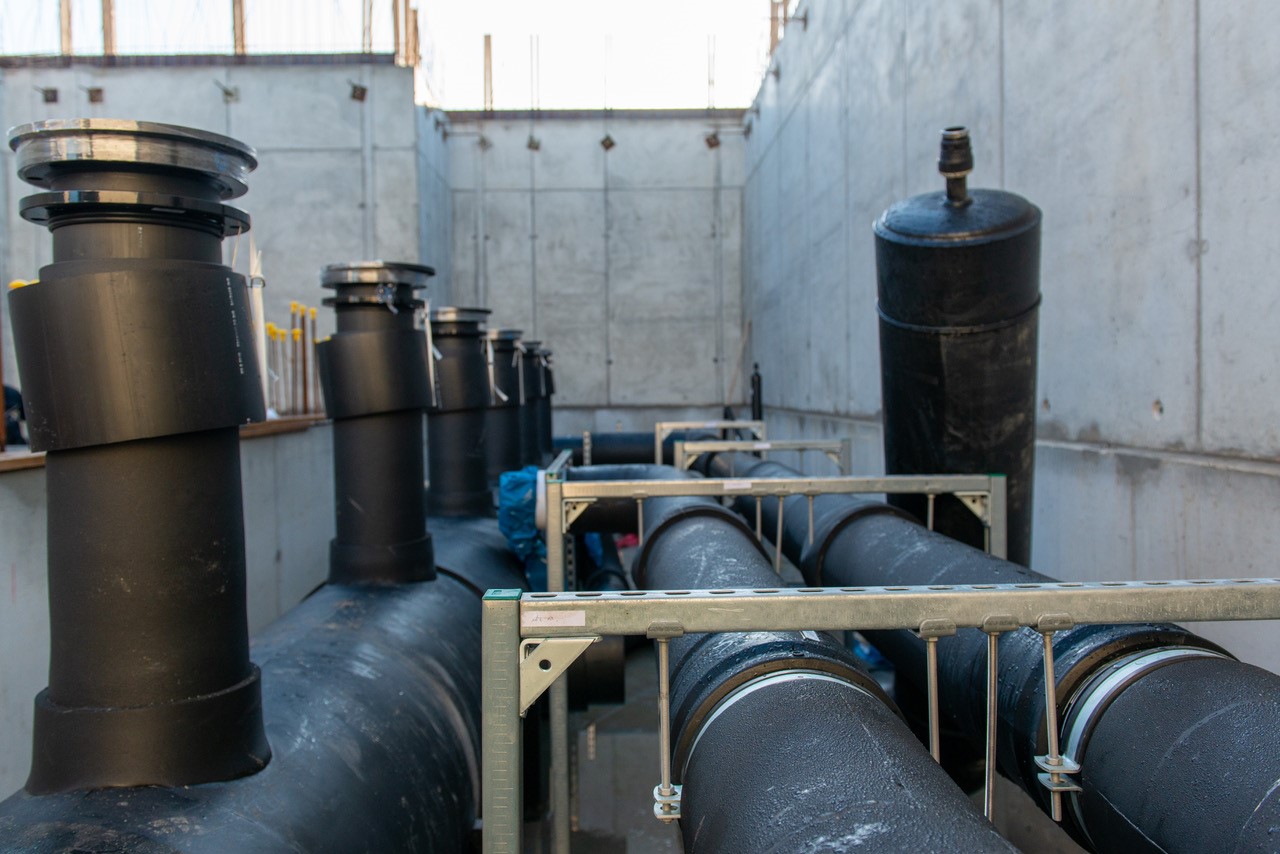

Revit® & BIM® for high quality pipe support design Picture: Kees de Vries





Typ instalace:
pipe support system

  • Systém zemního výměníku tepla

Použité produkty (mimo jiné):

Jak vám můžeme pomoci?

Chtěli byste se dozvědět více o tom, jak mohou podpůrné systémy potrubí Walraven prospět vašim náročným projektům? Proč se neozvat a dozvědět se více? Požádejte o zavolání svého regionálního manažera prodeje Walraven a proberte své požadavky.
