Guía esencial para anclajes de hormigón

Guía para instalar y seleccionar anclajes para hormigón

Seleccionar un correcto anclaje para hormigón para tu proyecto es realmente importante por muchas razones. El hormigón es un material resistente que requiere el taladro y el anclaje correctos para asegurar una buena unión.

La selección del anclaje de hormigón de alta calidad adecuado ofrecerá eficiencias en el proyecto y asegurará evitar problemas durante o después de la instalación, como daños o tornillos  pueden surgir por el uso de un producto incorrecto o de mala calidad.

Pero, ¿cuál es el mejor anclaje para elegir y qué se debe considerar al elegir un tornillo de hormigón para un proyecto? Esta guía te ayudará a comprender cómo seleccionar el anclaje de tornillo para hormigón adecuado para tus necesidades.

¿Qué son los anclajes para hormigón?

Los tornillos para hormigón se utilizan generalmente para asegurar aplicaciones de carga media-alta en superficies de hormigón, ladrillo macizo, ladrillo hueco o piedra. A veces se les conoce como anclajes de hormigón, pernos de hormigón o anclajes de tornillo de hormigón.

Están diseñados para proporcionar una sujeción fuerte y segura, y para instalarse de manera rápida y eficiente, incluso en sustratos difíciles. También se pueden fijar cerca del borde del hormigón, sin riesgo de deformación.

Los anclajes para hormigón están disponibles en diferentes estilos para su uso en diferentes aplicaciones.

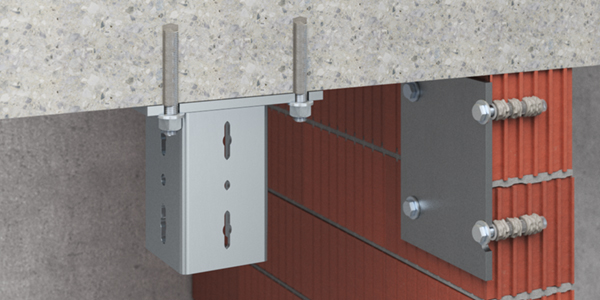

Walraven Heavy Duty Anchors

¿Cómo funcionan los anclajes para hormigón?

Los anclajes para hormigón se mantienen en su lugar mediante enclavamiento mecánico. A medida que se atornillan en los orificios previamente taladrados, las roscas de dientes de sierra cortan el hormigón y forman el enclavamiento mecánico entre el tornillo y el material base. Una vez instalados, se pueden ajustar si es necesario, pero solo de acuerdo con las instrucciones de instalación en la ETA.

¿Cuándo debo usar los anclajes para hormigón?

Los pernos o anclajes de hormigón son adecuados para todas las aplicaciones de servicios de construcción, por ejemplo, para fijar soportes de tuberías o instalar fijaciones para maquinaría.

La mayoría de los anclajes  para hormigón son adecuados para su uso en hormigón fisurado y no fisurado y, en ciertos casos, para cargas dinámicas como sísmicas, fatiga y choque, lo que los hace muy versátiles. Muchos también tienen una clasificación de resistencia al fuego que les da mayor seguridad y versatilidad.

No te pierdas nuestro caso de estudio para obtener más información sobre los beneficios de los anclajes para hormigón:

Fisurado y sin fisurar– ¿Cuál es la diferencia?

Una pregunta común que se hace es cómo elegir el anclaje adecuado para una categoría específica de hormigón. El hormigón se distingue comúnmente como hormigón «fisurado» o «no fisurado».

Hormigón no fisurado: zonas de hormigón afectadas por cargas de compresión, p. Ej. paredes o columnas, generalmente se consideran no agrietadas. Esto significa que la probabilidad de que se formen grietas en el hormigón después de la instalación generalmente se considera baja.

Hormigón fisurado: las zonas afectadas por la carga de tracción, como las partes inferiores de los techos, se consideran agrietadas. Esto significa que, con el tiempo, se pueden desarrollar grietas en el hormigón. Pueden desarrollarse grietas incluso en zonas de hormigón armado afectadas por cargas de tracción. Aunque las grietas de hormigón tienen un ancho de alrededor de 0,3 mm y pueden ser invisibles para el ojo humano, pueden tener un efecto significativo en la capacidad de carga de un anclaje. Con esto en mente, al anclar en hormigón fisurado, solo se deben utilizar anclajes que hayan sido probados y aprobados para su uso en hormigón fisurado.

En los casos en los que sea difícil o imposible confirmar que el hormigón no está agrietado y permanecerá sin grietas durante la vida útil de un anclaje, la regla general es considerar el hormigón como fisurado.

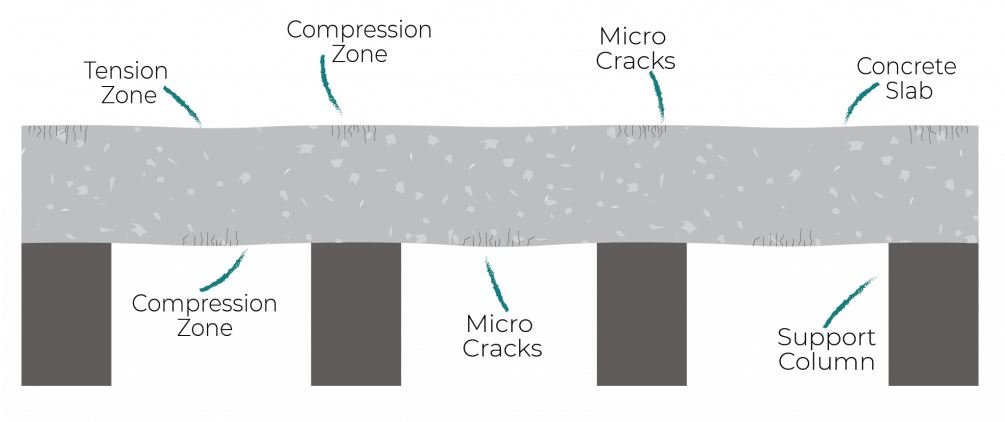

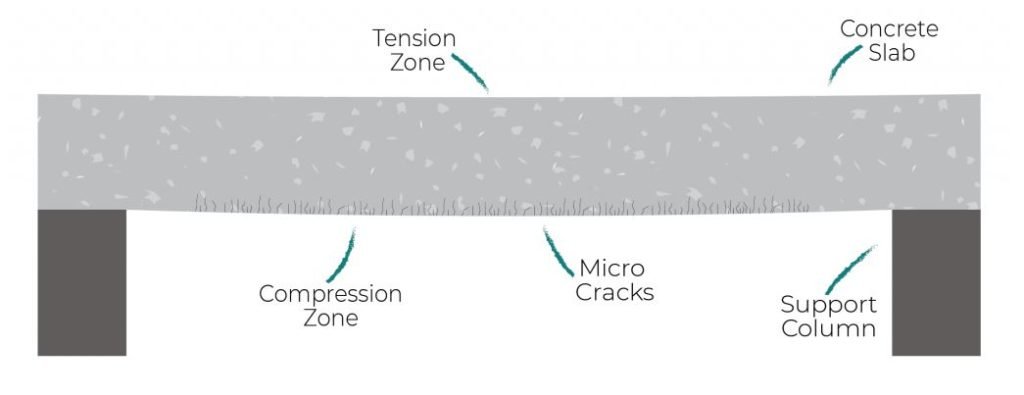

cracked concrete

Examples of cracked concrete

cracked concrete

Tipos de anclajes para hormigón

Existen varios tipos de anclajes para hormigón, diseñados para su uso en diferentes tipos de aplicaciones. Walraven ofrece los cuatro tipos principales que se muestran a continuación.

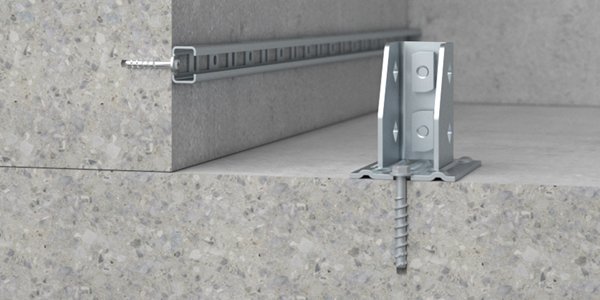

concrete screw

Tornillo hexagonal para hormigón (WCS1H)

Un tornillo para hormigón con cabeza hexagonal es un tornillo autorroscante de alta resistencia con arandela. Puede perforar en hormigón, ladrillo macizo, ladrillo hueco y piedra. La cabeza hexagonal permite un apriete más firme que otras opciones. Para la fijación sólida de carriles, placas de pared y más.

concrete screw

Tornillo hembra para hormigón (WCS1N)

Un anclaje de tornillo para hormigón adecuado para colgar varillas roscadas en instalaciones en el techo. Con rosca interior hembra M8 / M10 y accionamiento hexagonal. Para una fácil fijación de rutas de tuberías, fijación de canales, conductos de ventilación y más. Estos colgadores de varilla autorroscantes ofrecen una alternativa rápida a los anclajes de inserción tradicionales y se instalan en menos de la mitad del tiempo.

concrete screw

Tornillo para hormigón (WCS1P)

Los anclajes de cabeza plana  son más versátiles en su aplicación, pero comúnmente tienen menor resistencia que la alternativa de cabeza hexagonal debido a la falta de ajuste de la cabeza. Sin embargo, con la cabeza más plana, recibe una fijación al ras contra la superficie del material adjunto. Ideal para fijación de canales directamente al techo para la instalación de tuberías o conductos de ventilación.

concrete screw

Tornillo macho para hormigón (WCS1M)

Un tornillo de rosca de conexión macho adecuado para la fijación de tubos, soportes y canales con la máxima eficacia. La cabeza con rosca externa permite la fijación directa de abrazaderas de tubería. Simplifica la instalación aérea.

¿Debo usar anclajes con certificado ETA?

Los anclajes se utilizan a menudo en aplicaciones críticas para la seguridad. Pero, ¿qué es una aplicación de seguridad crítica y qué importancia tiene utilizar anclajes aprobados por ETA?

Las directrices de aprobación técnica europea definen las aplicaciones críticas para la seguridad como:

“Aplicaciones en las que el fallo de un anclaje podría resultar en el colapso o colapso parcial de una estructura, causar riesgo para la vida humana o conducir a una pérdida económica significativa”

Durante la última década más o menos, ha habido una serie de fallos importantes de instalación que han provocado lesiones graves y la muerte. Las razones más comunes por las que ocurren son:

  • Selección incorrecta del anclaje
  • Instalación incorrecta
  • Cambios de especificación

Con la aparición de estos fallos, la CFA introdujo un conjunto de pautas, BS8539: 2012, que es un Código de Práctica estándar para anclajes. El mensaje principal de BS8539: 2012 es que se deben usar anclajes aprobados por ETA siempre que sea posible.

ETA

anchor failure

anchor failure

No te pierdas nuestro artículo y descubre más sobre las certificaciones ETA:



Cómo instalar anclajes para hormigón

Como se mencionó en el apartado anterior, la instalación incorrecta de los anclajes, incluidos los anclajes para tornillos de hormigón, es una de las principales causas de fallos en la instalación, lo que puede provocar graves problemas e incluso la muerte. Por lo tanto, es muy importante que se sigan las pautas de instalación del fabricante al instalar pernos de hormigón.

¿Cuál es el punto fundamental que se pasa por alto?

Con frecuencia nos encontramos con que se pasa por alto la limpieza del taladro. Es tentador omitir esta parte del proceso, pero es importante limpiar el orificio para cumplir con las instrucciones de instalación que se establecen en la DITE. Si no quita los restos del taladro del interior del orificio antes de instalar el tornillo para hormigón, puede crear una situación en la que el tornillo no pueda insertarse completamente en el orificio durante el proceso de ajuste. Posteriormente, si se aplica demasiada presión al apretar, el tornillo de hormigón puede romperse o cortarse.

Videos y consejo top

Hemos creado algunos videos tutoriales de instalación útiles para nuestra gama de anclajes. Para ver cómo instalar correctamente los anclajes para hormigón, consulta nuestra guía HOW-TO en el botón de al lado. También puedes leer la documentación de ETA para obtener las instrucciones completas de instalación y rendimiento.



5 consejos top para la instalación de anclajes para hormigón

¿Cuál es la oferta de productos de anclaje de hormigón de Walraven?

La gama de anclajes para hormigón de Walraven incluye tornillos para hormigón, pernos pasantes, anclajes empotrables, anclajes de alta carga, anclajes químicos y más. Además de nuestra gama de productos, ofrecemos soporte técnico y asesoramiento para ayudarlo en cada paso del camino si lo necesita.

En resumen, Walraven ofrece:

  • Una gama de anclajes mecánicos y químicos de alta carga y alto rendimiento
  • Gama aprobada por ETA que ofrece tranquilidad y conformidad con BS8539: 2012
  • Opciones resistentes al fuego
  • Opciones con resistencia sísmica
  • Vídeos de instalación y guía de instalación documentada
  • Asesoramiento técnico disponible por teléfono en cualquier momento
  • Expertos para realizar pruebas de extracción in situ
  • Descarga gratuita del software de diseño de anclajes para ayudarlo a realizar cálculos de anclaje específicos para su instalación y seleccionar el anclaje adecuado para sus necesidades.



¡Anclajes de hormigón Walraven en acción!

Craig Weaver de TDR Mechanical Services eligió usar anclajes para hormigón Walraven en la remodelación de un bloque de ciencias de una escuela en Walsall.

El trabajo requirió la instalación aérea del canal a través del tablero de aislamiento, listo para la fijación de tuberías. Usó tornillos para hormigón debido a su idoneidad para la instalación aérea. «Elegí los tornillos para hormigón de Walraven porque están aprobados por la ETA, así que sabía que podía confiar en ellos y que estarían a la altura».

Lee aquí el caso de estudio completo

concrete screw  concrete screw
