Alles over brandmanchetten

Wat is een brandmanchet?

Een brandmanchet is een metalen schild met een grafietinlage voor het brandwerend afdichten van doorvoeren. Een brandmanchet kan een inbouw of opbouwmanchet zijn.

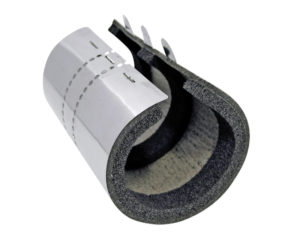

Een inbouwmanchet bouw je (zoals de naam al zegt) in in de muur. Dit type brandmanchet pakt eigenlijk de gehele doorvoer aan. Het manchet bestaat uit een openstaand stalen schild en een intumescerende inlage (grafiet). Tijdens installatie plaats je het manchet om de buis en haakt het schild in elkaar. Het dichte schild zorgt ervoor dat de druk van het uitzettende intumescerende materiaal (de inlage die geactiveerd wordt bij brand) binnen gaat in plaats van naar buiten. Hierdoor drukt het brandmanchet de zacht wordende leiding dicht en kan er geen vuur of rookdoorslag meer via de buis doorvoer plaatsvinden. Het voordeel van dit type manchet is dat de leiding niet op één plek is vastgeklemd, waardoor er na installatie nog ruimte is voor expansie of krimp van de leiding.

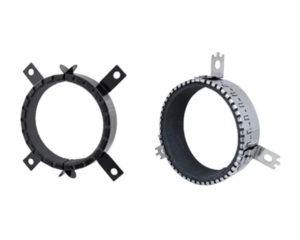

Een opbouwmanchet installeer je op de muur. Vaak aan beide zijden van de muur (als je van brandcompartiment naar brandcompartiment gaat) of aan een kant van de muur (van brandcompartiment naar niet-brandcompartiment). Ook dit manchet bestaat uit een stalen buitenkant, een inlage van intumescerend materiaal, en heeft dezelfde functie als een opbouwmanchet.

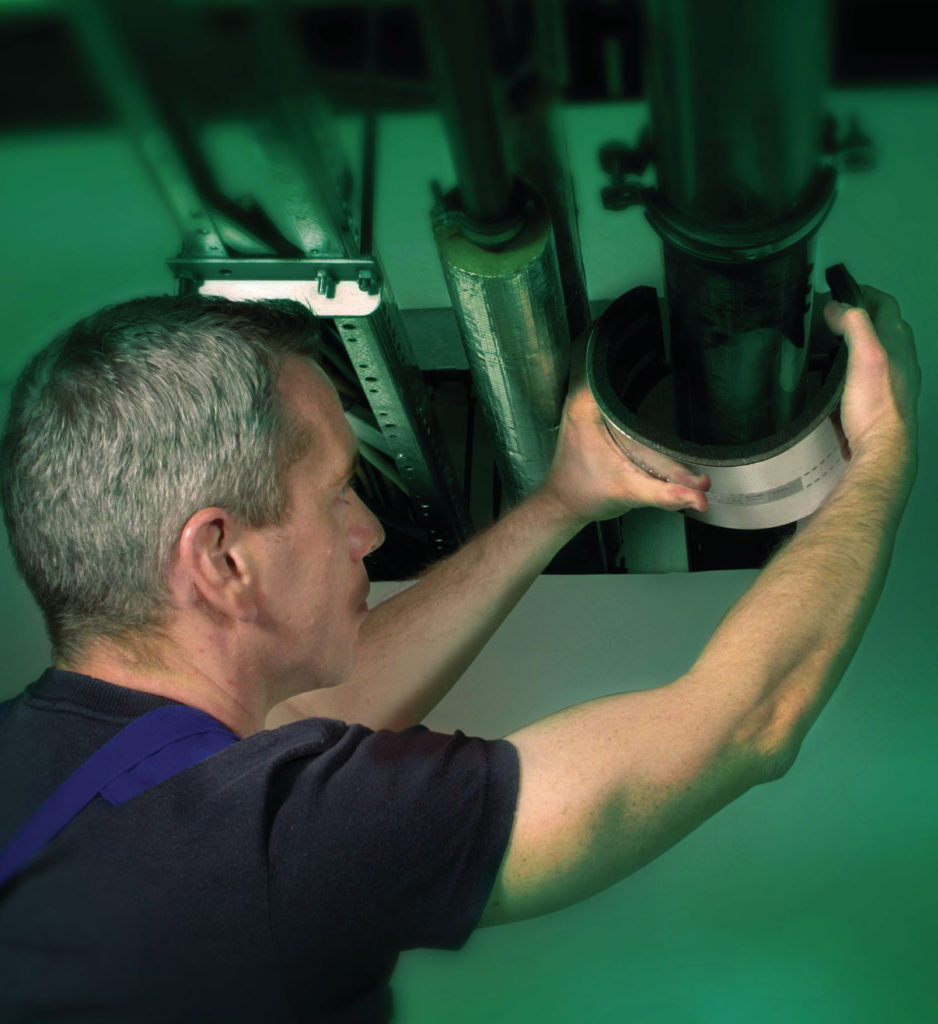

Pacifyre_MKII_PS_Installer_Green

Inhoud van deze pagina

1. Wat is een brandmanchet?
2.  Wat doet een brandmanchet?
3.  Wanneer gebruik je een inbouwmanchet en wanneer een opbouwmanchet?
4.  Wanneer moet ik een brandmanchet toepassen? En wanneer is brandwerend afdichten verplicht?
5. Welke brandmanchetten zijn er en wat zijn de verschillen?
6. Wat zijn de wettelijke eisen voor een brandwerende doorvoer?
7. Kan ik een brandmanchet alleen gebruiken voor buizen, of ook voor kabels?
8. Hoe moet ik een brandmanchet plaatsen?
9. Meer informatie over onze brandwerende systemen

Wat doet een brandmanchet?

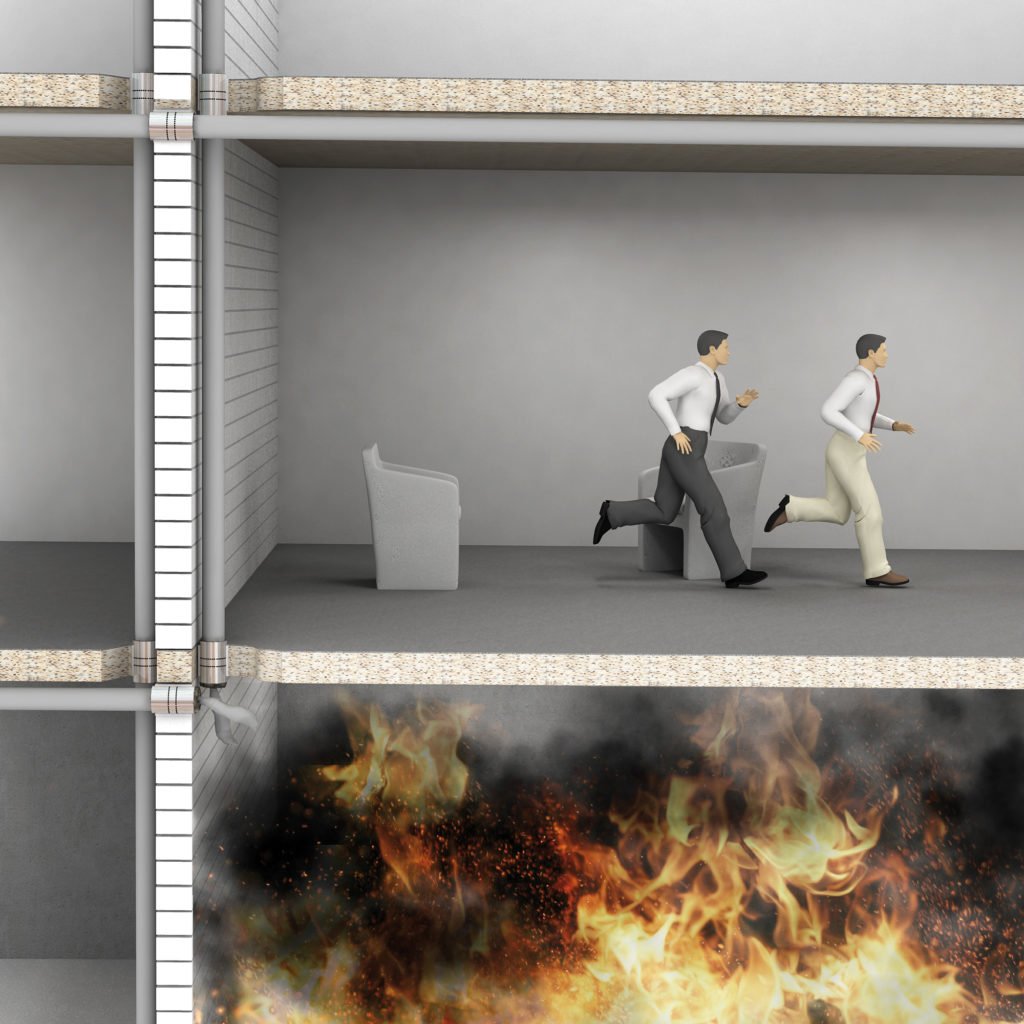

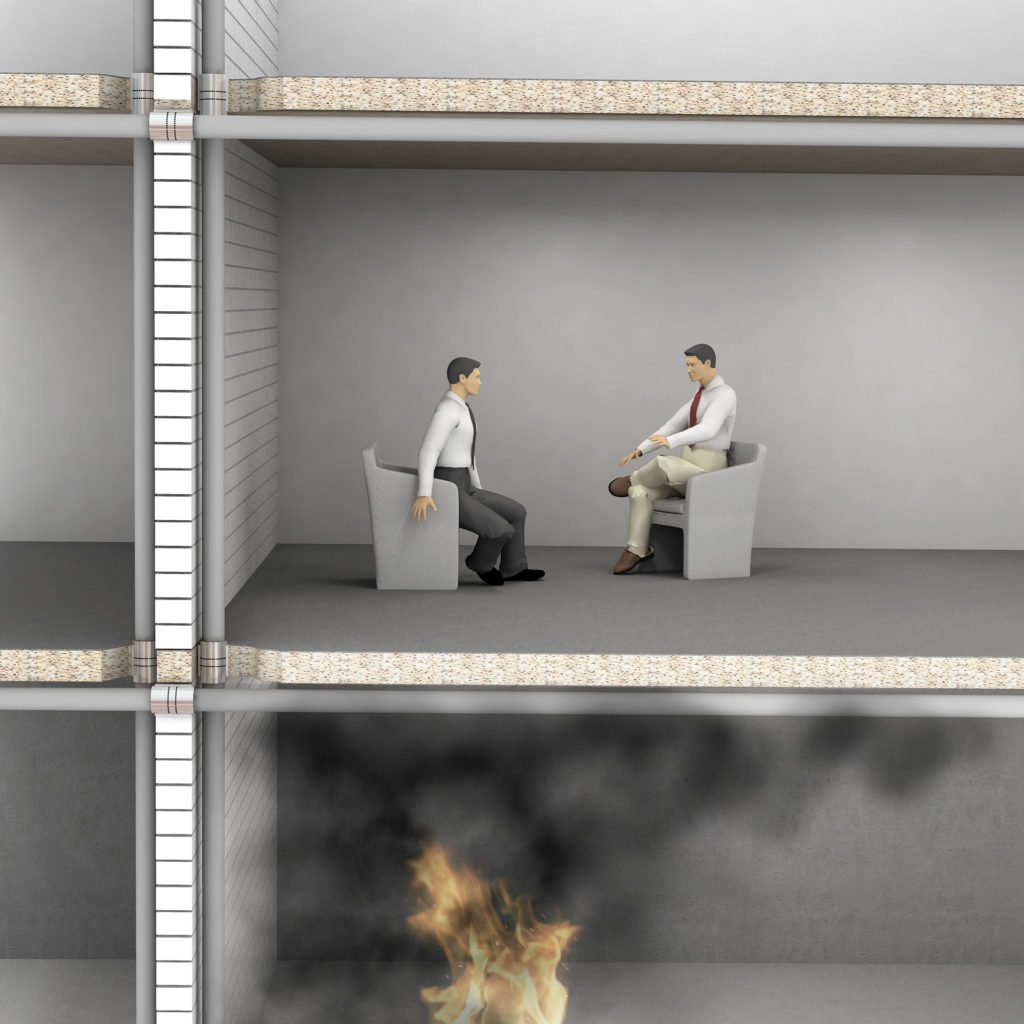

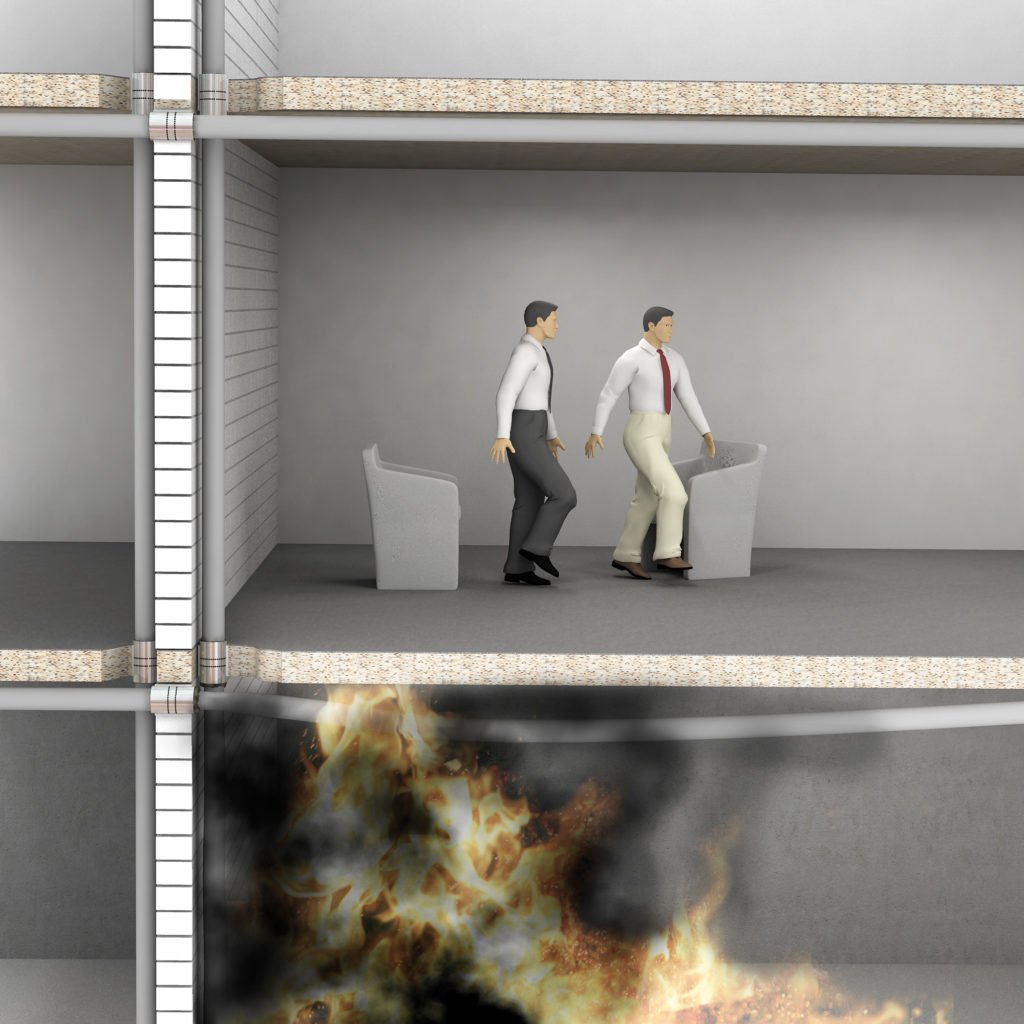

Brandmanchet wordt gebruikt voor het brandwerend afdichten van gaten in een brandwerende wand of brandwerend plafond. De functie van een brandmanchet is vrij eenvoudig: de leiding dichtknijpen bij brand. Een brandmanchet werkt als volgt: de inlage van een brandmanchet wordt geactiveerd bij een bepaalde temperatuur, net voordat een brandbare leiding zacht wordt. De intumescerende inlage zet dan flink uit, en met de kracht die hierbij vrij komt drukt de inlage de leiding dicht. Het ontwikkelen van een goede intumescerende inlage vraagt veel onderzoek. Wanneer de inlage te vroeg uit zet, dan werkt het manchet niet (de leiding is nog niet zacht genoeg om dicht te knijpen), maar wanneer de inlage te laat uitzet geeft dit rookdoorslag.

Wanneer gebruik je een inbouwmanchet en wanneer opbouwmanchet?

De keuze voor een inbouw of een opbouwmanchet hangt af van de situatie en voorkeur van de installateur. In een bestaande situatie (zoals een renovatie, of een situatie waarin de leidingen al in de muur zijn ingestort) is opbouw vaak de enige mogelijkheid. In een nieuwbouw situatie kunnen beide manchetten eenvoudig worden toegepast, omdat er nog ruimte is om een doorvoermanchet om de leiding te plaatsen. Met een doorvoermanchet is een installateur gemiddeld iets meer tijd kwijt aan het installeren (vanwege o.a. het groter opboren). Ook spelen kosten van de manchetten vaak een rol in het selecteren van het product. Een inbouwmanchet is vaak iets duurder, maar van een opbouwmanchet zijn er in veel gevallen twee stuks nodig (aan beide zijden van de muur).

Wanneer moet ik een brandmanchet toepassen? En wanneer is brandwerend afdichten verplicht?

Een brandmanchet moet worden toegepast wanneer een leiding door een wand van brandcompartiment naar een ander (brand)compartiment gaat. De doorgevoerde leiding is brandbaar en/of heeft een brandbare isolatie (Brandbare buizen zijn o.a.: PP, meerlagen buis, PVC, kunststoffen). Onbrandbare buisdoorvoeringen zijn o.a. staal, rvs, gietijzer, koper. Heb je een onbrandbare leiding en onbrandbare isolatie, dan is er geen brandmanchet nodig.

Maar, als je een onbrandbare leiding hebt die niet is geïsoleerd, moet je toch wat doen. Je wilt geen hitteoverdracht hebben via de leiding (staal geleid hitte goed, en hierdoor kan brand ontstaan in het naastgelegen brandcompartiment). Een brandmanchet is niet nodig, maar bij een diameter buis van 30mm of kleiner hebben we daar een combinatie voor: de Walraven Pacifyre^® A Brandwerende Acrylaat Kit (2180100010) en de Tangit FP 800 Brandwerende Coating (2181801). Je kit de voeg af met de Walraven Pacifyre^® A Acrylaat Kit. Vervolgens breng je de Tangit FP 800 Brandwerende Coating aan op de leiding en de omgeving eromheen (minimaal 15cm). Deze coating neemt hitte op en vertraagt de branddoorslag.

Op deze pagina kun je meer lezen over brandwerend afdichten: https://www.walraven.com/nl/brandwerend-handboek/

Welke brandmanchetten zijn er en wat zijn de verschillen?

Opbouwmanchetten:

Walraven Pacifyre® EFC Brandmanchet: De EFC is een flexibele doe-het-zelf oplossing. De EFC bestaat uit een kartonnen doos met een rol intumescerend materiaal en een rol hitteschild. Je kunt dus zelf ter plekke de juiste maat brandmanchet maken, erg handig voor bijvoorbeeld onverwachte situaties. Doordat je dit manchet zelf moet maken, kost het installeren iets meer tijd. Dit brandmanchet is getest op elke brandbare wand, behalve de gipsplaat.
Walraven Pacifyre® AWM III Brandmanchet: Dit is een voorgevormd, rond manchet. Dit manchet mag niet overal worden toegepast: niet op PPR, gipsplaat en meerlagen. Voor overige situaties is dit manchet wel geschikt. Een groot voordeel van dit manchet is dat je hem overmaats kunt toepassen. Daardoor is dit manchet heel geschikt voor schuin lopende leidingen.
Walraven Pacifyre® AWM Max Brandmanchet: Is geschikt voor grote leidingen, PE, PVC, vanaf 200 mm tot 400mm.
Walraven Pacifyre® BFC: Dit manchet is overal toe te passen, behalve in combinatie met meerlagen. Dit manchet is nog een strip met intumescerend materiaal, dus moet je ook nog zelf op vorm maken.

Inbouwmanchetten:

Walraven Pacifyre® MK II Brandmanchet (in verschillende maten). Dit brandmanchet biedt een gegarandeerde bescherming tegen vuur, rook en geluid. Het manchet laat krimp en uitzetting of zijdelingse beweging van de buis toe & vergt weinig ruimte: daarmee zeer geschikt voor moeilijk toegankelijke plaatsen.
Walraven Pacifyre® IWM III Brandwerend Band: als enige geschikt voor installatie in gipsplaat. Één rol is voldoende voor vele doorvoeringen. Dit ‘manchet’ is zeer gemakkelijk in te bouwen: band om de buis leggen, in de wand schuiven, klaar! Er is maar een gering aantal lagen nodig, dus kleiner boorgat mogelijk.

Wat zijn de wettelijke eisen voor een brandwerende doorvoer?

De belangrijkste maatregel om een grote brand te voorkomen, is het opdelen van een gebouw in compartimenten, die van elkaar gescheiden zijn door brandwerende wanden en vloeren. Op die manier blijft de omvang van een brand beperkt tot één compartiment. Het inrichten van brandcompartimenten vormt een van de basiseisen in de regelgeving van de overheid, die gericht is op de veiligheid van mensen. Maar het is ook een belangrijke maatregel om schade aan het gebouw te beperken. Er zijn twee belangrijke voorwaarden:

De wanden moeten voldoende brandwerend zijn
In de brandwerende scheidingsconstructies mogen geen onbeschermde openingen voorkomen.

De overheidsregelgeving vereist vaak niet meer dan een brandwerendheid van 60 minuten. Dat is ruim voldoende om te vluchten, maar bij een langdurige brand niet altijd om schade te beperken. Voor schadebeperking is meestal een brandwerendheid van 2 uur (en soms meer) nodig.

Het spreek voor zich dat elk brandcompartiment mogelijkheden moet bieden om bij brand snel en veilig te kunnen vluchten. Vervolgens moeten vluchtroutes naar een veilige plaats leiden. Om de vluchtroutes brand- en rookvrij te houden moeten ook deze brand- en rookwerend zijn afgeschermd.

Al onze producten voldoen aan de wettelijke eis. De wettelijke eis die van toepassing is heeft te maken met o.a. grootte brandcompartiment. Mocht u hier vragen over hebben, neem dan gerust contact op met onze verkoopafdeling voor advies.

passive fire protection

how does passive fire protection work

fire protection materials

Kan ik een brandmanchet alleen gebruiken voor buizen of ook voor kabels?

Een brandmanchet is niet nodig voor het brandwerend afdichten van kabeldoorvoeren. Uiteraard heeft Walraven oplossingen voor kabeldoorvoeren. Een losse kabel kan worden afgewerkt met een vulmassa (zonder manchet). Het gaat hierbij vooral om de opening rondom de kabel die in de muur zit. De kabel zelf is in principe al voldoende geïsoleerd tegen brand. Bij installatie van een kabelbundel of kabelgoot gebruik je ook geen manchet, maar Tangit FP 450 Brandwerende Pasta (2181450) om een ‘slak’ aan pasta om de kabelbundel te leggen. De rest van de doorvoer werk je af met de Tangit FP 550 2-c Brandwerend Schuim (2181550), gelijk afwerken met de muur en vervolgens afsmeren met de Tangit FP 800 Brandwerende Coating (2181801).

Hoe moet ik een brandmanchet plaatsen?

Voor het installeren van onze producten zijn geen diploma’s nodig. De productcombinaties zijn namelijk gecertificeerd. Bij iedere productpagina staat een montageomschrijving. Zolang de juiste producten op de juiste manier worden geïnstalleerd, is hier geen diploma voor nodig.

Het kan natuurlijk prettig zijn om praktijkervaring op te doen met onze producten en om meer kennis op te doen over de selectie van de juiste producten. Als u hier interesse in heeft is het mogelijk om een brandwerende training te volgen bij Walraven. Voor meer informatie of inschrijven voor de workshop klikt u hier.

Meer informatie over het selecteren en plaatsen van onze brandmanchetten? Vraag dan ons gratis brandwerend handboek aan via de banner hieronder.
